PSM КД2318 исп.1 Пресс однокривошипный наклоняемый

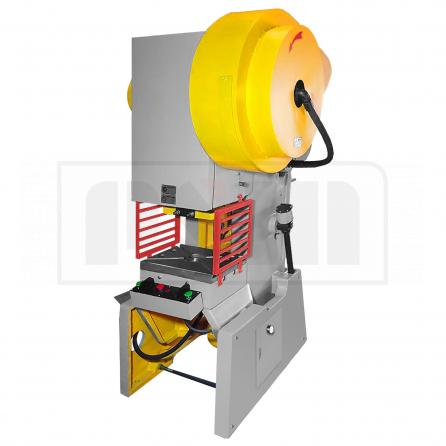

Пресс однокривошипный КД2318 исп.1

Для чего предназначен

Модель КД2318 исп.1 — это однокривошипный пресс открытого типа, простого действия с наклоняемой станиной. Оборудование используется для холодной штамповки листовых материалов: вырубка, пробивка отверстий, неглубокая вытяжка и аналогичные процессы.

Станина и возможность наклона

Станина — литая, чугунная, коробчатой формы. Она смонтирована на двух опорах (стойках) и может наклоняться назад на угол до 30°. Такая конструктивная особенность нужна для удобного съёма готовых изделий или для удаления отходов самотеком под действием силы тяжести.

Стол выполнен как одно целое со станиной, на него устанавливается подштамповая плита.

Устройство ползуна и система регулировок

Ползун отлит из чугуна, оснащён двумя регулируемыми призматическими направляющими двустороннего типа, а также жёстким выталкивателем. Защита от перегрузок реализована через срезную шайбу.

Настройка хода ползуна производится поворотом эксцентриковой втулки на приводном эксцентриковом валу. Величина просвета (расстояния) между столом и ползуном изменяется вращением винта шатуна.

Режимы работы

В зависимости от типа выполняемых операций и наличия средств механизации, пресс может работать в следующих режимах:

• Одиночный ход — запуск осуществляется либо двумя кнопками (двурукое включение), либо, как опция, нажатием педали.

• Непрерывная работа (автоматические повторяющиеся ходы).

• Толчковый режим.

• Ручное проворачивание механизма.

Дополнительное оснащение

Для расширения технологических возможностей и увеличения производительности пресс можно укомплектовать:

• разматывающим устройством;

• механизмом правки и подачи материала;

• пневматической подушкой или выталкивателем, встраиваемым в стол.

Климатическое исполнение

Оборудование соответствует климатической категории УХЛ4 согласно ГОСТ 15150.

Особенности пресса КД2318 исп.1

• При проектировании пресса Завод ПромСтройМаш принял во внимание потребность заказчиков в увеличении штампового пространства, при этом сохранил возможность применения оснастки разработанной для советских моделей прессов с аналогичным номинальным усилием.
• Увеличенный размер стола и ползуна пресса, относительно аналогов, представленных на рынке, позволяет установить оснастку больших размеров.
• Увеличенные диапазоны регулировки хода ползуна и регулировки расстояния между столом и ползуном, позволяют настроить пресс под различные виды и высоту штампов.

По Техническому Заданию заказчика прессы серии КД2318, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Право вносить технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация КД2318 исп.1

Дополнительные опции КД2318 исп.1
