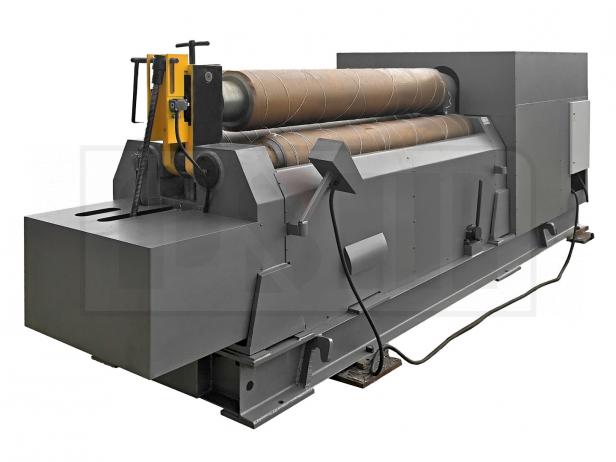

PSM ИБ2224 исп.1 Вальцы листогибочные трехвалковые симметричные
- Описание
- Особенности
- Характеристики
- Комплектация
Назначение вальцев трёхвалковых листогибочных ИБ2224 исп.1
Вальцы трехвалковые листогибочные ИБ2224 исп. 1 предназначена для гибки цилиндрических и конических обечаек из листового материала в холодном стоянии толщиной до 25 мм и шириной до 2000мм с пределом текучести σт=250 МПа (25 кгс/мм.кв.).
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
- В случае гибки конических обечаек и сортового проката машина должна быть укомплектована специальными приспособлениями, которые поставляется заводом по особому заказу и за отдельную плату
| Наименьший радиус гибки, мм | 550 |
| Ширина листа, мм | 2000 |
| Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2): | 25 |
| Диаметр верхнего валка, мм | 350 |
| Диаметр нижнего валка, мм | 300 |
| Расстояние между нижними валками, мм | 320 |
| Мощность главного электродвигателя, кВт | 30 |
| Габаритные размеры: | : |
| - слева-направо, мм | 5200 |
| - спереди-назад, мм | 1950 |
| - высота над уровнем пола, мм | 1620 |
| Масса машины со средствами механизации, кг | 14500 |
| Технические изменения, существенно не влияющие на характеристики машины, завод-изготовитель оставляет за собой | ! |
По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.
Стандартная комплектация ИБ2224
- Машина 3-х валковая листогибочная в сборе ИБ2224 исп. 1
- Выносной пульт управления.
- Эл.шкаф управления.
- Механизм автоматического останова и реверсирования валков.
- Паспорт,руководство по эксплуатации.
- ЗиП
Дополнительные опции ИБ2224
- Инструмент для гибки сортового проката ИБ2224 исп. 1
- Приспособление для гибки конусных обечаек ИБ2224 исп. 1
- Приемный стол СП-1
- Передний стол СП-2
- Механизм съема изделия МСИ-1
- Механизм поддержки обечайки МПО-1
- Дублирующий пульт дистанционного управления
* Актуальность цен на оснастку уточняйте у наших специалистов!!!
сроки поставки уточняйте у менеджеров
