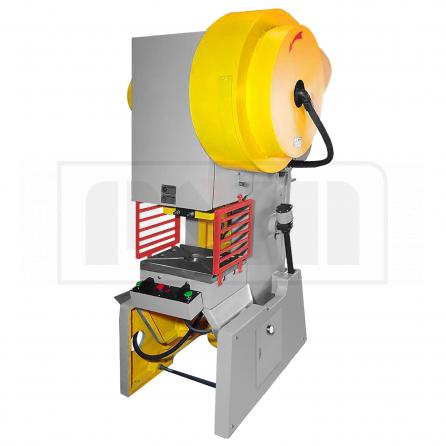

PSM КД2320 исп.1 Пресс однокривошипный механический

Пресс КД2320 исп.1: описание и возможности

Назначение

Модель КД2320 представляет собой однокривошипный пресс открытого типа, функционирующий по схеме простого действия. Это оборудование применяется для холодной штамповки листовых заготовок: вырубка, пробивка, неглубокая вытяжка и другие подобные технологические операции.

Конструкция станины и наклон

Станина — чугунная, литая, выполнена в форме коробки. Она опирается на две стойки и может отклоняться назад на угол до 30°. Такая возможность нужна для удобного удаления готовых деталей или отходов штамповки — они ссыпаются или съезжают самотеком под собственным весом.

Стол жестко соединён со станиной (является её неотъемлемой частью), на нём закрепляется подштамповая плита.

Ползун и настройки

Ползун изготовлен из чугуна, оснащён парой призматических направляющих двустороннего типа (обе направляющие регулируются) и жёстким выталкивателем. Для предотвращения перегрузок служит срезная шайба.

Регулировка хода ползуна осуществляется поворотом эксцентриковой втулки, расположенной на эксцентриковом валу привода. Зазор между столом и ползуном изменяется с помощью винта шатуна.

Режимы работы

В зависимости от специфики выполняемых задач и степени механизации, пресс поддерживает такие режимы:

• Одиночный цикл — запуск возможен двумя способами: одновременным нажатием двух кнопок (двурукое управление) либо, как опция, ножной педалью.

• Автоматическая серийная работа (непрерывное повторение ходов).

• Толчковый режим (кратковременное включение).

• Ручное проворачивание вала.

Дополнительное оснащение

Чтобы повысить производительность и расширить технологические возможности, пресс можно доукомплектовать:

• устройством для разматывания рулонного материала;

• механизмом правки и подачи ленты;

• пневматической подушкой или выталкивателем, монтируемым в стол.

Климатическое исполнение

Оборудование рассчитано на эксплуатацию в условиях умеренного и холодного климата (категория УХЛ4 согласно ГОСТ 15150).

Особенности пресса

• При проектировании пресса Завод ПромСтройМаш принял во внимание потребность заказчиков в увеличении штампового пространства, при этом сохранил возможность применения оснастки разработанной для советских моделей прессов с аналогичным номинальным усилием.
• Увеличенный размер стола и ползуна пресса, относительно аналогов, представленных на рынке, позволяет установить оснастку больших размеров.
• Увеличенные диапазоны регулировки хода ползуна и регулировки расстояния между столом и ползуном, позволяют настроить пресс под различные виды и высоту штампов.

По Техническому Заданию заказчика прессы серии КД23, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Право вносить технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.
