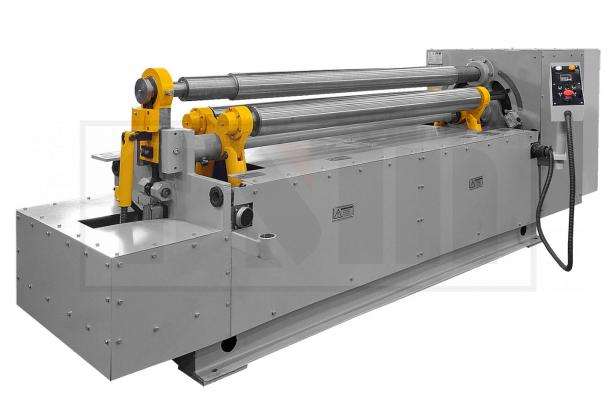

PSM ИБ2220 исп.2 Вальцы листогибочные трехвалковые асимметричные

Назначение вальцев трёхвалковых листогибочных ИБ2220 исп.2

Машина листогибочная трёхвалковая ИБ2220 (исп. 2) предназначена для гибки цилиндрических обечаек из листового металла максимальным размером 2000х10 мм с пределом текучести σ_т=250 МПа (25 кгс/мм. кв.) в холодном состоянии.

На машине допускается гибка конических обечаек из листового металла при их комплектовании соответствующим приспособлением.

С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Для удобства эксплуатации, машина может комплектоваться средствами механизации: стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.

Машина листогибочная трёхвалковая изготовлена по ТУ3828-002-66656357-2021.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Особенности машины ИБ2220 исп.2

• Машины листогибочные трехвалковые данной конструкции отличаются прочностью, экономичностью и универсальностью.
• Серия трёхвалковых листогибочных машин модели ИБ является самой точной среди класса машин с тремя валками. Конструкция станины представляет собой цельное сварное основание, на котором смонтированы вертикальные стойки из листового материала, что обеспечивает достаточную жесткость и точности машины.
• Уникальной особенностью трёхвалковой листогибочной машины модели ИБ2220 исп. 2 является конструктив перемещения боковых валков, который реализует их перемещение по радиусной траектории одновременно в горизонтальной и вертикальной плоскостях, что обеспечивает плавное формирование контура обечайки и качественную подгибку края заготовки.
• Перемещение боковых валков с индивидуальным приводом от электродвигателей через редукторы, в схеме управления реализована возможность отдельной регулировки положения переднего и заднего валка, что обеспечивает возможность подгибки края заготовки.
• Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей.
• Верхний валок является опорным, вращение валка свободно и не имеет привода.
• Откидная опора верхнего валка с электромеханическим приводом обеспечивает его надежную фиксацию даже при максимальных нагрузках.
• Частотный преобразователь электродвигателя привода вращения боковых валков, обеспечивает плавную регулировку скорости проката заготовки в широком диапазоне.

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Стандартная комплектация ИБ2220

Дополнительные опции ИБ2220
