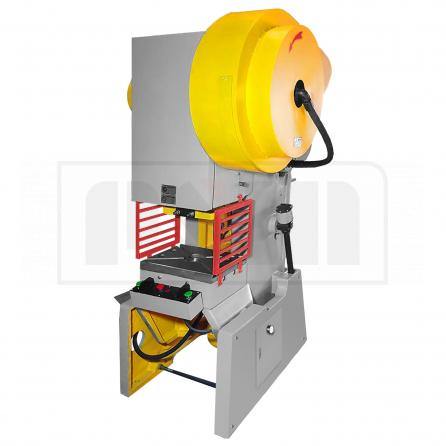

PSM КД2322 исп.1 Пресс однокривошипный механический

Пресс однокривошипный КД2322 исп.1: полное описание

Назначение

Модель КД2322 исп.1 — это однокривошипный пресс открытого типа простого действия. Основная сфера применения — холодная штамповка листового металла: вырубка, пробивка, неглубокая вытяжка и другие подобные операции.

Станина, наклон и стол

Станина — литая, чугунная, коробчатой конфигурации. Она монтируется на двух стойках и может наклоняться назад на угол до 30°. Такое решение облегчает съём готовых деталей и удаление отходов (они падают или ссыпаются самотеком под действием силы тяжести). Стол выполнен как одно целое со станиной, на него крепится подштамповая плита.

Ползун и система настроек

Ползун отлит из чугуна, снабжён парой регулируемых призматических направляющих двустороннего типа, а также жёстким выталкивателем. От перегрузок защищает срезная шайба.

Регулировка хода ползуна производится поворотом эксцентриковой втулки, расположенной на приводном эксцентриковом валу. Зазор (расстояние) между столом и ползуном изменяется с помощью винта шатуна.

Режимы работы

В зависимости от специфики задач и наличия механизации, пресс может эксплуатироваться в следующих режимах:

• Одиночный — запуск либо двумя кнопками (двурукое управление), либо опционально педалью.

• Непрерывный (автоматическое повторение ходов).

• Толчковый (кратковременное включение).

• Ручной проворот механизма.

Дополнительное оснащение

Для расширения технологических возможностей и повышения производительности пресс можно укомплектовать:

• разматывателем;

• механизмом правки и подачи материала;

• пневматической подушкой или выталкивателем, встраиваемым в стол.

Климатическое исполнение и нормативная база

Базовое исполнение — УХЛ, категория размещения 4 согласно ГОСТ 15150. Пресс выпускается по техническим условиям ТУ3828-002-66656357-2021.

Особенности пресса

При разработке данной модели завод «ПромСтройМаш» ориентировался на потребность заказчиков в расширенном штамповом пространстве. При этом сохранили обратную совместимость: разрешено использовать оснастку, которая была создана для советских прессов с аналогичным номинальным усилием.

По сравнению с рыночными аналогами, у КД2322 исп.1 увеличены габариты стола и ползуна, что позволяет монтировать более крупную оснастку.

Также расширены диапазоны регулировки хода ползуна и расстояния между столом и ползуном. Это даёт возможность настраивать пресс под штампы разной высоты и типоразмеров.

По Техническому Заданию заказчика прессы серии КД2322, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Право вносить технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.
