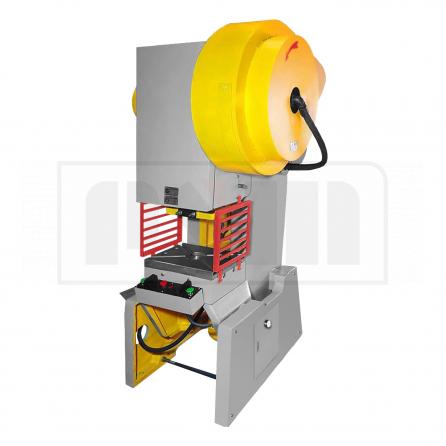

PSM КД2114 исп.1 Пресс однокривошипный механический
- Описание
- Особенности
- Характеристики
- Комплектация
Общее описание и назначение пресса КД2114 исп.1
Модель КД2114 представляет собой однокривошипный пресс открытого типа, функционирующий по схеме простого действия. Такое оборудование предназначено для операций холодной листовой штамповки: вырубка, пробивка, неглубокая вытяжка и аналогичные процессы.
Конструкция станины и стола
Станина — литая, чугунная, имеет коробчатую форму и не предусматривает наклона. Стол жестко связан со станиной (является её неотъемлемой частью), на него устанавливается подштамповая плита.
Характеристики ползуна и система регулировок
Ползун отлит из чугуна, снабжён двумя регулируемыми двусторонними направляющими призматического типа, а также жестким выталкивателем. Для защиты от перегрузок предусмотрено срезное предохранительное кольцо (шайба).
Настройка хода ползуна осуществляется поворотом эксцентриковой втулки на приводном эксцентриковом валу. Величина зазора (расстояния) между столом и ползуном меняется с помощью винта шатуна.
Доступные режимы работы
В зависимости от специфики выполняемых задач и наличия средств автоматизации, пресс поддерживает несколько режимов:
-
Одиночный цикл — запуск возможен двумя способами: через кнопочный пост (требуется одновременное нажатие двух кнопок) или, как опция, педалью.
-
Автоматический непрерывный режим (серийные ходы).
-
Кратковременный режим «толчок».
-
Ручное проворачивание вала.
Дополнительное оснащение для расширения функционала
Чтобы повысить производительность и технологическую гибкость, в комплектацию могут включаться:
-
разматыватель;
-
правильно-подающее устройство;
-
пневматическая подушка либо выталкиватель, монтируемый в стол.
Климатическое исполнение и нормативные документы
По ГОСТ 15150 оборудование соответствует климатической категории УХЛ4. Пресс в исполнении №1 выпускается согласно ТУ3828-002-66656357-2021.
Преимущества модели: больше пространства для штампов
При разработке этой модели завод «ПромСтройМаш» ориентировался на потребность рынка в расширенном штамповом пространстве. При этом конструкторы сохранили обратную совместимость: оснастка, созданная для советских прессов с тем же номинальным усилием, подходит и к КД2114.
По сравнению с аналогами, представленными сегодня на рынке, у данной модели увеличены:
-
габариты стола;
-
размеры ползуна.
Это позволяет использовать более крупные штампы.
Кроме того, расширенные диапазоны регулировки — как хода ползуна, так и межстолового расстояния — дают возможность без проблем перенастраивать пресс под штампы разной высоты и типоразмеров.
Пресс однокривошипный открытый простого действия предназначен для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д.
| Номинальное усилие пресса, кН (тс) | 25 (2,5) |
| Размеры стола, мм | 320х220 |
| Ход ползуна регулируемый, мм: | |
| - наибольший, мм | 40 |
| - наименьший, мм | 4 |
| Число непрерывных ходов ползуна, мин-1 | 250 |
| Наибольший ход выталкивателя в ползуне, мм | 5 |
| Размеры отверстия в столе, мм | ∅90 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм | 200 |
| Расстояние от оси ползуна до станины (вылет), мм | 120 |
| Расстояние между стойками станины в свету, мм | 135 |
| Величина регулировки расстояния между столом и ползуном, мм | 40 |
| Толщина подштамповой плиты, мм | 36 |
| Размеры ползуна, мм | 130x105 |
| Диаметр отверстия в ползуне под хвостовик, мм | 25 |
| Глубина отверстия в ползуне под хвостовик, мм | 52 |
| Высота стола над уровнем пола, мм | 800 |
| Мощность электродвигателя привода, кВт | 0,37 |
| Длина | 800 |
| Ширина | 850 |
| Высота | 1630 |
| Масса, кг | 460 |
| * - по заказу потребителя | |
| ** - справочно | |
| Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой | !!! |
Стандартная комплектация КД2114 исп.1
- Пресс механический однокривошипный в сборе:
- Подштамповая плита (установлена на прессе);
- Пульт управления (установлен на прессе);
- Система импульсной смазки (установлена на прессе);
- Блок подготовки воздуха (установлен на прессе);
- Электрошкаф (установлен на прессе);
- Документация:
- Руководство по эксплуатации.
- Технический паспорт
- Декларация соответствия требованиям ТР ТС.
Дополнительные опции КД2114 исп.1
- Педаль управления (применяется исключительно с опцией фотобарьер);
- Фотобарьер для рабочей зоны;
- Правильно-подающее и разматывающие устройства;
- Пневматическая подушка;
- Пневматический выталкиватель
сроки поставки уточняйте у менеджеров
