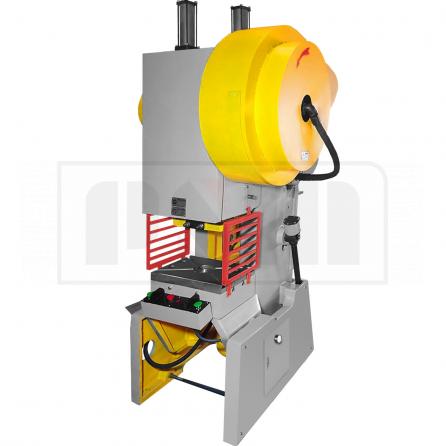

PSM КД2324 исп.1 Пресс однокривошипный механический

Пресс однокривошипный КД2324 исп.1: полное описание

Назначение

Модель КД2324 исп.1 — это однокривошипный пресс открытого типа, работающий по схеме простого действия. Оборудование применяется для холодной штамповки листового металла: вырубка, пробивка отверстий, неглубокая вытяжка и тому подобные операции.

Станина, наклон и стол

Станина — литая, чугунная, коробчатой формы. Она опирается на две стойки и может наклоняться назад под углом до 30°. Такая конструкция облегчает съём готовых изделий и удаление отходов — они падают или ссыпаются самотеком под действием собственного веса. Стол выполнен как неотъемлемая часть станины, на него крепится подштамповая плита.

Ползун и регулировки

Ползун изготовлен из чугуна, оснащён парой регулируемых призматических направляющих двустороннего типа, а также жёстким выталкивателем. Защита от перегрузок обеспечивается срезной шайбой.

Ход ползуна настраивается поворотом эксцентриковой втулки, расположенной на приводном эксцентриковом валу. Зазор (расстояние) между столом и ползуном изменяется с помощью винта шатуна.

Режимы работы

В зависимости от специфики задач и наличия средств механизации, пресс поддерживает следующие режимы:

• Одиночный ход — запуск либо двумя кнопками (двурукое управление), либо опционально ножной педалью.

• Непрерывные ходы (автоматическое повторение циклов).

• Толчковый режим (кратковременное включение).

• Ручной проворот механизма.

Дополнительное оснащение

Для повышения производительности и расширения технологических возможностей пресс можно укомплектовать:

• разматывающим устройством;

• механизмом правки и подачи материала;

• пневматической подушкой или выталкивателем, встраиваемым в стол.

Климатическое исполнение и нормативная база

Базовое климатическое исполнение — УХЛ, категория размещения 4 согласно ГОСТ 15150. По отдельному заказу возможно изготовление в другом климатическом исполнении. Пресс выпускается по техническим условиям ТУ3828-002-66656357-2021.

Особенности пресса

При разработке этой модели завод «ПромСтройМаш» учёл потребность заказчиков в расширенном штамповом пространстве. При этом сохранена возможность использования оснастки, разработанной для советских прессов с аналогичным номинальным усилием.

По сравнению с представленными на рынке аналогами, у КД2324 исп.1 увеличены размеры стола и ползуна, что позволяет устанавливать более крупную оснастку.

Кроме того, расширены диапазоны регулировки хода ползуна и расстояния между столом и ползуном. Это даёт возможность гибко настраивать пресс под штампы разной высоты и типоразмеров.

По Техническому Заданию заказчика прессы серии КД23, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Право вносить технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация КД2324 исп. 1

Дополнительные опции КД2324 исп. 1
