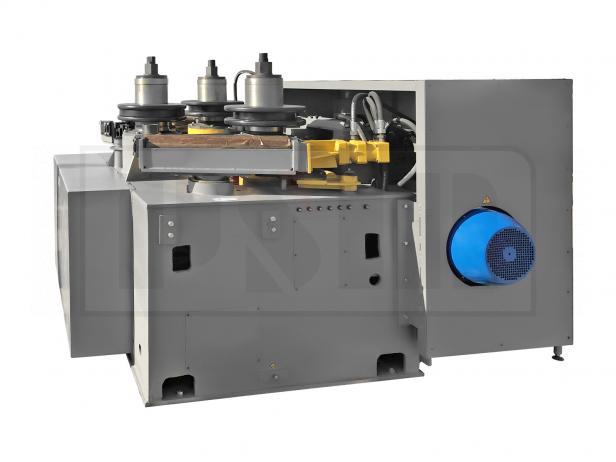

PSM ИБ3230МП Машина профилегибочная трёхроликовая
- Описание
- Особенности
- Характеристики
- Комплектация
Назначение машины профилегибочной ИБ3230
Трёхроликовая профилегибочная (сортогибочная) машина модели ИБ3230 предназначена для холодной гибки заготовок из сортового и фасонного проката с пределом текучести σт = 250 МПа (25 кгс/мм²).
Благодаря универсальной и надёжной конструкции оборудование позволяет получать качественные изделия при выполнении гибочных операций. Машина используется в производственных цехах, например при изготовлении мостовых и шахтных металлоконструкций, а также на многих предприятиях современной промышленности — как в единичном, так и в серийном производстве.
Данное специализированное оборудование широко востребовано в разных отраслях. Его основная функция — изгиб и формовка профильных материалов, включая металлические трубы, проволоку и алюминиевые профили.
Завод «ПромСтройМаш» выступает прямым производителем трёхроликовой профилегибочной машины ИБ3230МП и поставляет её в регионы Российской Федерации и страны ближнего зарубежья.
Устройство (ключевые узлы):
-
Станина сварная. Привод: электродвигатель (11 кВт, 940 мин⁻¹), предохранительная фрикционная муфта, червячный редуктор, конические шестерни. Электрогидравлический тормоз — мгновенная остановка.
-
Три гибочных ролика (средний и два боковых). Боковые валы установлены в шарнирных корпусах, перемещаются гидроцилиндрами (Ø125 мм, ход 320 мм) относительно среднего вала.
-
Опорные ролики (2 шт.) перемещаются по вертикали гидроцилиндрами (Ø100 мм, ход 63 мм). Правильные ролики (2 шт., Ø80 мм) перемещаются по горизонтали гидромоторами через винт-гайку.
-
Инструмент для гибки углового профиля (в комплекте) и опционально — для швеллера и полосы.
-
Гидроустановка с двухпоточным насосом, гидрораспределителями, гидрозамками. Система смазки — пресс-солидол, масляная ванна редуктора.
-
Электрошкаф, пульт управления, световая сигнализация.
Базовое климатическое исполнение — УХЛ, категория размещения 4 по ГОСТ 15150.
Особенности и преимущества ИБ3230:
-
Возможность отключения валов от привода вращением гаек (ход штока 21–25 мм).
-
Регулировка осевого люфта подшипников (0,1–0,2 мм) подшлифовкой разъёмного кольца.
-
Режим совместного перемещения боковых и правильных роликов вверх для гибки углового профиля.
-
Предохранительная муфта и электрогидравлический тормоз.
| Скорость гибки, м/мин, нерегулируемая, не менее | 7,1 |
| Мощность привода, кВт | 11 |
| Масса (без средств механизации) | 5400 |
| УГОЛОК ПОЛКОЙ НАРУЖУ: | |
| Сечение наибольшее, мм | 100х100х16 |
| Диаметр гибки наименьший, мм | 420 |
| Сечение наименьшее, мм | 40х40х4 |
| Диаметр гибки наменьший, мм | 960 |
| УГОЛОК ПОЛКОЙ ВНУТРЬ: | |
| Сечение наибольшее, мм | 100х100х10 |
| ШВЕЛЛЕР ПОЛКОЙ НАРУЖУ: | |
| Номер швеллера | 18 |
| Радиус гибки наименьший, мм | 420 |
| ШВЕЛЛЕР ПОЛКОЙ ВНУТРЬ: | |
| Номер швеллера | 18 |
| Радиус гибки наименьший, мм | 560 |
| ПОЛОСОВОЙ ПРОФИЛЬ НА РЕБРО: | |
| Сечение наибольшее, мм | 100x25 |
| Радиус гибки наименьший, мм | 380 |
| ПОЛОСОВОЙ ПРОФИЛЬ ПЛАШМЯ: | |
| Сечение наибольшее, мм | 200х36 |
| Радиус гибки наименьший, мм | 380 |
| Скорость перемещения штока гидроцилиндра опорных роликов вверх, мм/мин | 764 |
| Скорость перемещения штока гидроцилиндра опорных роликов вниз, мм/мин | 1019 |
| Скорость перемещения боковых гибочных роликов в горизонтальной плоскости, мм/мин | : |
| - под нагрузкой вперед | 489 |
| - без нагрузки вперед | 1336 |
| - без нагрузки назад | 1791 |
| Габариты (ДхШхВ), мм | 2000х2200х1600 |
| Технические изменения, существенно не влияющие на характеристики машины, завод-изготовитель оставляет за собой | !!! |
Стандартная комплектация ИБ3230МП
- Машина профилегибочная трёхроликовая ИБ3230МП в сборе
- Входит в комплект и стоимость машины:
- Электрошкаф
- Пульт управления - Комплект документации:
- паспорт,
- руководство по эксплуатации,
- деклорация соответствия
Дополнительные опции ИБ3230МП
- Инструмент для гибки швеллера и полосового профиля
сроки поставки уточняйте у менеджеров
