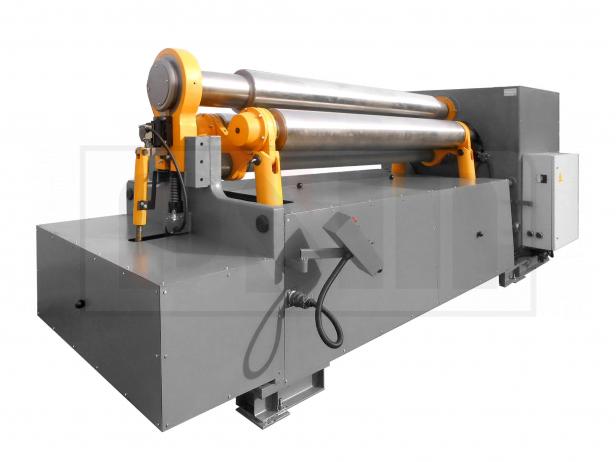

PSM ИБ2223 исп.2 Вальцы листогибочные трехвалковые асимметричные ИБ2223 исп. 2
- Описание
- Особенности
- Характеристики
- Комплектация
Назначение вальцев трёхвалковых листогибочных ИБ2223 исп. 2
Машина листогибочная трёхвалковая ИБ2223 исп. 2 предназначена для гибки цилиндрических заготовок из листового материала 2000х20 мм с пределом текучести σт=250 МПа (25 кгс/мм. кв.) в холодном состоянии.
Боковые валки машины установлены на поворотных рычагах, перемещение боковых валков обеспечивают мощные гидравлические цилиндры что позволяет производить подгибку листа, а также его гибку в асинхронном положении валков. На машине допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.
Для удобства эксплуатации, машина листогибочная трёхвалковая может комплектоваться средствами механизации: стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки. Машина листогибочная трёхвалковая изготовлена по ТУ3828-002-66656357-2021.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Особенности станка
- Вальцы трехвалковые данной конструкции отличается прочностью, экономичностью и универсальностью.
- Серия трёхвалковых вальцев модели ИБ является самой точной среди класса машин с тремя валками. Валки располагаются ближе друг к другу с целью гарантировать высокое качество вальцевания.
- Конструкция станины представляет собой вертикальные стойки из листового материала сваренных электросваркой с горизонтально расположенными балками большого сечения. Это является гарантией жесткости конструкции и, следовательно, точности и надежности.
- Управление машиной кнопочное с пульта, расположенного на правой стойке машины.
- Перемещение боковых валков обеспечивается гидравлическим цилиндрами, схема управления обеспечивает возможность отдельной регулировки положения переднего и заднего валка.
- Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей.
- Верхний валок является опорным, вращение валка свободно и не имеет привода.
- Откидная опора верхнего валка с гидравлическим приводом обеспечивает надежную фиксацию даже при максимальных нагрузках.
| Наибольшая толщина изгибаемого листа, мм: | 20 |
| Мощность главного электродвигателя, кВт | 18,5 |
| Наименьший радиус гибки, мм | 300 |
| Ширина листа, мм | 2000 |
| Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2): | : |
| - при гибке, мм | 20 |
| - при подгибке, мм | 16 |
| Скорость гибки, м/мин | 6 |
| Диаметр верхнего валка, мм | 360 |
| Диаметр бокового валка, мм | 320 |
| Суммарная мощность электродвигателей, кВт | 26 |
| Габаритные размеры: | : |
| - слева-направо, мм | 4600 |
| - спереди-назад, мм | 2300 |
| - высота над уровнем пола, мм | 2120 |
| Масса машины без средств механизации, кг | 12600 |
| Технические изменения, существенно не влияющие на характеристики машины, завод-изготовитель оставляет за собой | . |
По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.
Стандартная комплектация ИБ2223 исп. 2
- Трехвалковая листогибочная машина ИБ2223 исп. 2 в сборе.
- Выносной пульт управления.
- Электрический шкаф управления.
- Механизм автоматического останова и реверсирования валков.
- Документация.
- Комплект технической документации (паспорт и руководство по эксплуатации).
- Декларация соответствия ТР ТС.
- Паспорта (формуляры) на комплектующее оборудование и КИП.
Дополнительные опции ИБ2223 исп. 2
- Инструмент для гибки сортового проката.
Применяется с целью расширения технологических возможностей машины. - Приемный стол.
Обечайка сталкивается на стол приемный, после окончания технологической операции откуда краном подается на постоянное место складирования. - Передний стол.
Стол передний - неприводной. На его верхнюю плоскость укладывается лист перед подачей в рабочую зону машины. - Механизм съема изделия.
Применяется для сталкивания готового изделия на приемный стол. - Механизм поддержки обечайки.
Механизм поддержки обечайки применяется для обечаек больших диаметров, с целью устранения провисания листа. - Приспособление для гибки конусных обечаек.
Применяется с целью расширения технологических возможностей машины. - Дублирующий пульт дистанционного управления.
сроки поставки уточняйте у менеджеров
