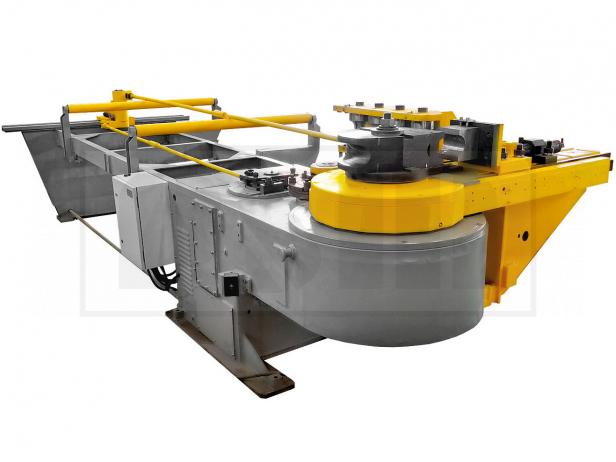

PSM ИВ3432П Трубогибочная машина с дорном

Назначение трубогибочной машины ИВ3432П с дорном

Машина трубогибочная с механическим приводом модели ИВ3432П предназначена для гибки металлических труб по ГОСТ 3262-75 и ГОСТ 10704-91 в холодном состоянии без наполнителя с оправкой (дорном*) и без нее методом наматывания трубы на гибочный ролик.

Машина может быть использована в котлостроительной, судостроительной промышленности, в промышленном и гражданском строительстве при производстве санитарно-технических работ, на заводах монтажных заготовок, при монтаже водогазопроводов.

Точность выполнения угла гиба 0,3-0,5 градуса.

Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов (до 8 программ с 8 углами гиба в каждой).

Дорн применяется для уменьшения образования овальности и гофров. По ГОСТ 17380-2001 овальность не более 6%. Можно производить гибку без дорна, если не предъявляется высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1. Внимание! При выставлении угла гиба необходимо учитывать пружинность труб (является следствием состава материала трубы и определяется опытным путем).

Трубогиб электромеханический модели ИВ3432П может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Преимущества трубогиба электромеханический модели ИВ3432П

• Применение частотного привода для двигателя повышает точность измерения и отработки параметров гиба (угол, скорость), увеличивается ресурс работы механизмов станка, т.к. отсутствуют «ударные» нагрузки.
• Расширенные возможности интерфейса управления, запоминание отработанных программ, позволяют изготавливать изделия с разными технологиями процесса изгибания, что особенно важно для изделий из тонкостенных труб и разных материалов.
• наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
• при гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
• зажим трубы, поджим желоба, выдергивание оправки из зоны защемления в трубе выполняются автоматически.

Трубогиб электромеханический модели ИВ3432П может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Стандартная комплектация ИВ3432П

Дополнительные опции ИВ3432П
