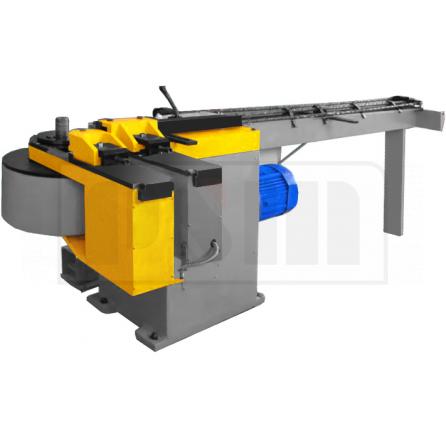

PSM ИВ3429П Трубогибочная машина с дорном

Назначение трубогибочной машины ИВ3429П с дорном

Трубогибочная машина модели ИВ3429П предназначен для гибки труб по ГОСТ 3262-75 и ГОСТ 10704-91 в холодном состоянии с оправкой (дорном*) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм.

В настоящее время для трубогибочного станка модели ИВ3429П используется схема управления двигателем через частотный привод, который позволяет управлять процессом гибки «плавно», на разных скоростях гиба, с большой точностью отработки заданных параметров. Точность выполнения угла гиба 0,3-0,5 градуса (при повторных гибах). Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов (до 8 программ с 8 углами гиба в каждой).

Дорн применяется для уменьшения образования овальности и гофров. ПО ГОСТ 17380-2001 овальность не более 6% Можно производить гибку без дорна, если не предъявляется высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1.

При гибке труб необходимо учитывать их пружинистость (является следствием состава трубы и определяется опытным путём).

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

В стандартной заводской комплектации поставляется с одним комплектом роликов на минимальный радиус и диаметр. По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей.

По требованию заказчика расстояние от оси центра гибочного инструмента до места крепления конца оправки может быть увеличен до 6000 мм.

На данный момент выпускаются опытные образцы трубогибочных станков моделей ИВ3429П, где установливается система управления на базе сенсорной панели оператора в комплексе с частотным приводом так и без него. На базе сенсорной панели оператора расширяются возможности интерфейсного меню:

• увеличивается количество программ (до 100 программ по 16 гибов в каждой), с возможностью привязки их к номеру чертежа изделия.
• увеличиваются возможности по настройке системы управления к станкам разных типов, по управлению дополнительными механизмами (дорн, зажим, смазка) и датчиками (индуктивные датчики, датчики оборотов – энкодеры), а также в применении частотных приводов от разных производителей
• есть возможность настройки на тип станка, параметры редукторов, дополнительные функции управления.

Преимущества трубогиба электромеханический модели ИВ3429П

• Применение частотного привода для двигателя повышает точность измерения и отработки параметров гиба (угол, скорость), увеличивается ресурс работы механизмов станка, т.к. отсутствуют «ударные» нагрузки.
• Расширенные возможности интерфейса управления, запоминание отработанных программ, позволяют изготавливать изделия с разными технологиями процесса изгибания, что особенно важно для изделий из тонкостенных труб и разных материалов.
• Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
• При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
• Зажим трубы, поджим желоба, выдергивание оправки из зоны защемления в трубе выполняются автоматически.

Трубогиб электромеханический модели ИВ34289П может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Стандартная комплектация ИВ3429П

Дополнительные опции ИВ3429П
