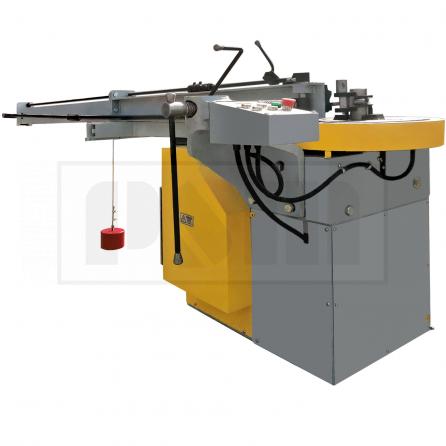

PSM ИВ3429М Трубогибочная машина с дорном

Основные особенности

• Трубогибочная машина ИВ3429М обладает небольшой стоимостью, простой и надёжной схемой управления.
• Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
• Дорн применяется для предотвращения образования овальностей̆ и гофров. При гибке с оправкой (дорном) овальность трубы на изогнутом участке составляет не более 5%.
• Возможность выбора системы управления:

  • Продвинутая версия «П-25», на базе ПЛК и сенсорной панели оператора.
  • Частотный преобразователь электродвигателя привода и энкодер в системе управления обеспечивают точность угла гиба +- 1°, а также регулировку скорости гибки.
  • Более бюджетная версия «П-24», на базе ПЛК с кнопочным управлением и электронной индикацией угла гиба, обеспечивает точность+- 3°.
  • Обе системы поддерживают работу в ручном и полуавтоматическом режиме, реализована возможность создания до 100 программ гибки, с заданием количества последовательных гибов, настройки угла гиба и пружинения

Назначение трубогибочной машины ИВ3429М с дорном

Машина трубогибочная ИВ3429М предназначена для холодной гибки труб диаметром до 76 мм методом наматывания изгибаемой трубы на гибочный ролик. Для предотвращения образования овальности трубы, внутри ее, в зоне гибки помещается оправка (дорн). Можно производить гибку без оправки, если не предъявляются высокие требования к форме сечения трубы на изогнутом участке.

При изготовлении трубогибов с дорном применяются комплектующие, металлы и литье исключительно Российского производства.

Станины трубогибочных машин отлиты из высококачественного чугуна марки СЧ-20 с широкими стенками и усиленными ребрами жесткости, обеспечивающими высокую жесткость конструкции станка и эффективность применения трубогибочной машины при дорновой гибки труб как крупными, так и мелкими партиями.

Стандартный̆ инструмент состоит из гибочного ролика 3/4, 2-х прижимных губок, дорна.

Трубогиб электромеханический модели ИВ3429М может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Возможно изготовление трубогибочной машины с увеличенным расстоянием от оси центра гибочного инструмента до места крепления конца оправки до 6 000 мм.

Изготовление технологической оснастки по индивидуальному заказу возможно, как в процессе изготовления трубогибочной машины, так и в дальнейшем после запуска трубогибочной машины в эксплуатацию.

Простота конструкции и высокая надежность редуктора обеспечивают длительный срок службы, не менее 10 лет, при условии соблюдения потребителем правил транспортирования, хранения и эксплуатации.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Благодаря широкому диапазону возможностей гибки труб, высокому качеству получаемых изделий и надежности серийного производства станок не имеет аналогов на рынке.

Трубогиб электромеханический модели ИВ3429М может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства
