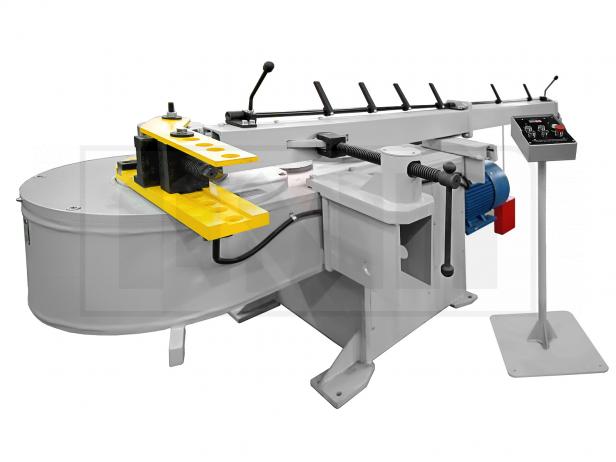

Назначение трубогибочной машины ИВ3430М

Машина трубогибочная с механическим приводом ø100х3000мм модель ИВ3430М предназначена для гибки металлических труб в холодном состоянии без наполнителя.

Машина может быть использована в котлостроительной, судостроительной промышленности, в промышленном и гражданском строительстве при производстве санитарно-технических работ, на заводах.

Гибочный станок ИВ3430М, предназначен для гибки труб по ГОСТ 3262-75 и ГОСТ 10704-91 в холодном состоянии с оправкой (дорном*) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм. Машины трубогибочные с механическим приводом оснащены электронным блоком включающего в себя системы управления двигателем через реверсивный магнитный пускатель «Вперёд», «Назад». Пульт управления на базе контроллера с 4-х значным индикатором используется для задания «Угла гиба», отслеживания текущего процесса гиба по датчикам «Угла» и «Исходное», и управлением остановом в заданной точке. При этом, для точности отработки «угла гиба», используется принцип останова двигателя методом «противовключения». Точность выполнения угла гиба 1-2 градуса. Система управления имеет «ручной» и «автоматические» режимы работы станка.

Дорн применяется для уменьшения образования овальности и гофров. ПО ГОСТ 17380-2001 овальность не более 6% Можно производить гибку без дорна, если не предъявляется высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Преимущества трубогиба ИВ3430М

небольшая стоимость, простая и надёжная схема управления
наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
при гибке с оправкой (дорном) овальность трубы на изогнутом участке составляет не более 5%.

Максимальный диаметр изгибаемой трубы, мм	108
Максимальная толщина стенки изгибаемой трубы, мм	5
Наибольший угол поворота гибочного инструмента, град.	210
Наибольший внутренний радиус гибочного инструмента , мм	500
Наименьший внутренний радиус гибочного инструмента, мм	1,5D/2,0D
Частота вращения гибочного инструмента, об/мин	2
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм	:
- стандартное исполнение	3000
- по индивидуальному заказу	6000
Мощность электродвигателя, кВт	15
Габаритные размеры машины, мм
- слева-направо	3730
- спереди-назад	1930
- высота	1160
Диаметр изгибаемой трубы с пределом текучести σт=250 МПа (25 кгс/мм²):
- Наибольший диаметр изгибаемой трубы, мм	108
- Наименьший диаметр изгибаемой трубы, мм	40
Напряжение силовой цепи, В	380
Номинальная частота вращения электродвигателя, об/мин	750
Высота оси гиба над уровнем пола, мм	960
Технические изменения, существенно не влияющие на характеристики машины, завод-изготовитель оставляет за собой	!!!
Масса машины с комплектом инструмента, кг	2100

Трубогиб электромеханический модели ИВ3430М может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.
