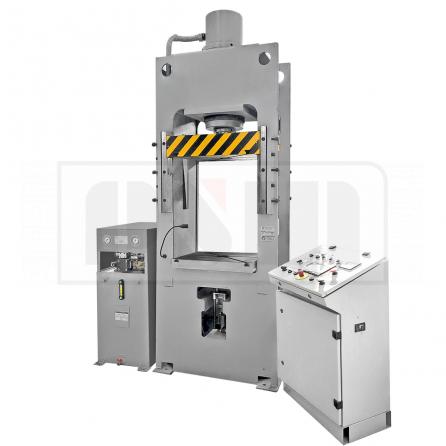

PSM ДЕ2424 Пресс гидравлический рамного типа

Name: PSM ДЕ2424 Пресс гидравлический рамного типа
Brand: PSM

Артикул PSMK080020

В кредит или в рассрочку?

Добавить к сравнению

250

Наибольший ход ползуна, мм

500

Максимальное расстояние между столом и ползуном, мм

680

Высота стола над уровнем пола, мм

Параметры выталкивателя

PSM ДЕ2424 Пресс гидравлический рамного типа

Описание
Особенности
Характеристики
Комплектация

Назначение гидравлического пресса ДЕ2424

Гидравлический пресс ДЕ2424, с усилием 250 кН предназначен для компрессионного (прямого) и трансферного (литьевого) прессования изделий из термореактивных пластмасс, а также для работ с тонколистовым металлом, и различными невзрывоопасными смесями.
Пресс может быть использован на предприятиях, занимающихся изготовлением изделий из пластмасс и резины в различных отраслях промышленности: электротехнической, радиотехнической, электронной, химической, приборостроения, машиностроении.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150. Станины гидравлических прессов изготавливаются из высококачественной конструкционной стали, раскроенной на плазменном станке с ЧПУ, обеспечивающей высокую жесткость оборудования и длительный срок его эксплуатации.

Основные особенности

Рамная конструкция прессов обеспечивает 5 точек фиксации ползуна: по углам 4 направляющие колонки и по центру крепление к главному гидравлическому цилиндру - что в совокупности дает необходимую при работе с неметаллическими материалами геометрическую точность конструкции.
Система управления прессов выполнена на базе программно-логистического контроллера (ПЛК). В совокупности с гидроагрегатом, выполненном на базе современной высокопроизводительной аппаратуры, обеспечивает высокие эксплуатационные характеристики и надежность оборудования.
Данные прессы имеют ряд специальных функций для работы с неметаллическими материалами:
1. возможность подключения нагревательных плит,
2. подпрессовки,
3. выталкиватель,
4. режимы прямого и трансферного прессования,
5. время выдержки под давлением до 179 999 сек.
Преимущественной особенностью пресса серии ДЕ Нашего Завода над представленными на рынке моделями является применение поршневого цилиндра.
1. Один цилиндр обеспечивает движение ползуна как вниз, так и вверх, что позволило отказаться от применения в составе пресса ретурных цилиндров и, соответственно, упростило обслуживание и ремонт оборудования.
2. Из конструкции пресса исключен бак наполнения, что существенно снизило высоту пресса.

Номинальное усилие пресса, кН (Тс)	250 (25)
Наибольший ход ползуна, мм	250
Максимальное расстояние между столом и ползуном, мм	500
Размеры стола, мм	400х400
Расстояние между столом и ползуном, мм	500/550/600
Высота стола над уровнем пола, мм	680
Параметры выталкивателя
Скорость выталкивателя при рабочем ходе, мм/с	16
Номинальное усилие выталкивателя, кН (т)	52 (5,2)
Ход выталкивателя, мм	125
Параметры ползуна
Скорость ползуна при холостом ходе, мм/с	140
Скорость ползуна при возвратном ходе, мм/с	160
Скорость ползуна при рабочем ходе, мм/с	3,5
Время выдержки под давлением, регулируемое в диапазоне, с	1-179999
Мощность двигателя(ей) главного привода, кВт	5,5
Мощность питания нагревательных плит, не более, кВт	4,8
Температура нагрева плит, °С	250
Габариты:
Длина, мм	1085
Ширина, мм	1550
Высота, мм	1896
Масса, кг	1050

Гидравлический пресс ДЕ2424, с усилием 250 кН предназначен для компрессионного (прямого) и трансферного (литьевого) прессования изделий из термореактивных пластмасс, а также для работ с тонколистовым металлом, и различными невзрывоопасными смесями.

Стандартная комплектация ДЕ2424

Пресс гидравлический в сборе.
Отдельно стоящий шкаф управления с ПЛК optimus drive и панелью оператора, с функцией контроля и управления плитами нагрева. Система управления обеспечивает отображение и возможность управления основными параметрами прессования с панели оператора, такими как:

усилие прессования;
время выдержки под давлением каждой ступени прессования (подпрессовки);
количество подпрессовок,
давление подпрессовок;
выбор работы с выталкивателем или без;
выбор работ с дегазацией или без, а также времени дегазации, после каждой ступени прессования.

Механизм конечных выключателей рабочих органов пресса, для точной настройки ходов ползуна
Система подпитки (для длительной выдержки под давлением).
Возможность подключения нагревательных плит на 220В.
Комплект ЗиП
Документация

Документация:
Комплект технической документации (паспорт и руководство по эксплуатации).
Декларация соответствия ТР ТС.

Дополнительные опции ДЕ2424

Нагревательные плиты (тип нагрева: тэновый, омический, индукционный.Тип гладкие/с пазами. Напряжение 220В/36В).
Трансформаторы (для установки нагревательных плит на 36В).
Фотозащита рабочей зоны, предназначена для обеспечения дополнительной безопасности оператора при работе на прессе.
Архивация технологических параметров процесса прессования, с возможностью записи на Flash-карту.
