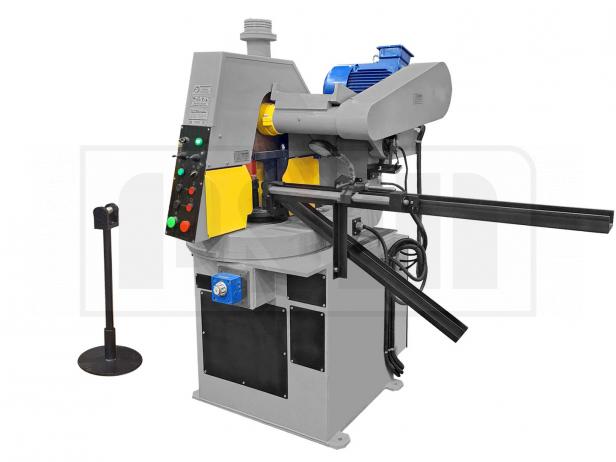

МП ПромСтройМаш 8Г240 Полуавтоматический абразивно отрезной станок
- Описание
- Характеристики
- Комплектация
Назначение абразивно-отрезного станка 8Г240
Абразивно-отрезной станок модели 8Г240 предназначен для разрезки абразивным кругом черных металлов, углеродистых, конструкционных, нержавеющих и жаропрочных сталей, различных профилей, как под прямым углом, так и под любым другим углом до 45º к оси заготовки путем поворота шпиндельной головки в горизонтальной плоскости. Заготовки при резке находятся в холодном состоянии и не требуют предварительного нагрева. На станке производится резка круглого и сортового проката под прямым углом и углом до 45º. Регулировка угла реза производится путем поворота шпиндельной головки в горизонтальной плоскости к оси заготовки. Резка под прямым углом производится по упору с разметкой, под углом по разметке, без упора. Для резки на абразивно отрезном станке используются отрезные круги диаметром 300, 400 мм. Высота кругов подбирается индивидуально в зависимости от разрезаемого материала и составляет 2, 3, 4 мм. Класс точности станка согласно ТУ3828-001-66656357-2021-Н.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
| Точность длины реза, мм | 0,1 |
| Диаметр абразивного круга, мм | 300/400 |
| Толщина отрезного абразивного круга, мм | 3-4 |
| Посадочный диаметр отрезного абразивного круга, мм | 32 |
| Толщина реза (в зависимости от толщины круга), мм | 4-5 |
| Ход прижимов заготовки, мм | 110 |
| Привод главного движения | электромеханический |
| Привод подачи шпиндельной головки | гидравлический |
| Привод зажима заготовки | гидравлический |
| Начальная скорость резания, м/с | 50, 63*, 80, 100* |
| Частота вращения шпинделя (в базовом исполнении изменяется сменой шкивов). мин-1 | : |
| Диаметр отрезного круга 400 мм | : |
| - при скорости резания 50 м/с | 2389 |
| - при скорости резания 63 м/с* | 3010 |
| - при скорости резания 80 м/с | 3822 |
| - при скорости резания 100 м/с* | 4777 |
| Максимальные размеры разрезаемого материала, мм | : |
| Под углом 90° к оси заготовки | : |
| - пруток, ⌀ | 60 |
| - квадрат* | 60x60 |
| - труба (толщина стенки 3 мм), ⌀ | 100 |
| - уголок* | 90x90x9 |
| - швеллер* | №10 |
| Под углом 45° к оси заготовки | : |
| - круг, | 40 |
| - квадpат* | 40x40 |
| - тpуба (толщина стенки 3 мм), ⌀ | 60 |
| - угoлок* | 63x63x6 |
| - швеллеp* | № 6, 5 |
| Длина заготовки, отрезаемая по упору, мм | : |
| - наибольшая | 500 |
| - наименьшая | 20 |
| Скорость подачи отрезного круга, мм/мин | : |
| - нaибольшая | 2600 |
| - нaименьшая | 50 |
| Регулирование скорости рабочей подачи отрезного круга | бесступенчатое |
| Скорость отвода отрезного круга в исходное положение, мм/мин | 3000 |
| Наибольший угол поворота шпиндельной головки в горизонтальной плоскости от исходного положения при переналадке станка, град | 45 |
| Емкость бака гидростанции, л | 40 |
| Напряжение питания, В | 380 |
| Мощность главного электродвигателя, кВт | 15 |
| Габаритные размеры без учета приставного оборудования, ДхШхВ, мм | 1870х1520х1820 |
| Масса станка с электрооборудованием, гидростанцией и принадлежностями, кг | 1090 |
| *оснастка для данного типа работ поставляется по отдельному заказу за дополнительную плату. | ! |
Стандартная комплектация 8Г240
- Станок в сборе
- Призма 2 шт., для резки круглых заготовок диаметром до 100 мм
- Шкив шпинделя 1 шт., для круга ф400мм, V=50 м/с (установлен на станке)
- Шкив шпинделя 1 шт., для круга ф400мм, V=80 м/с
- Шкив электродвигателя 1 шт., установлен на станке
- Гидравлические прижимы заготовки, с возможностью регулировки усилия.
- Устройство для отрезки мерных заготовок 500 мм
- Раздающий лоток для сбора мерных заготовок
- Подвижный защитный экран
- Датчик износа круга
- Круг 400х4х32 14А ГОСТ 21963-82
- Ключ к замку электрошкафа
- Ключ ГОСТ 2839-80 7811-0045
- Рукоятка поворота шпиндельной головки
- Съемник для демонтажа изношенного круга
- Индикатор силы тока
- Подставка для поддержки длинных заготовок - 1 шт.
- Руководство по эксплуатации
- Комплект паспортов на покупные изделия
Дополнительные опции 8Г240
- Устройство для отрезки мерных заготовок 1000 мм
- Устройство подачи заготовок приводное
- Устройство подачи заготовок неприводное
- Призма 2 шт., для резки квадратной заготовки со стороной до 50 мм, уголка 35х35 мм и швеллера до №5
- Призма 2 шт., для резки квадратной заготовки со стороной от 50 до 100 мм, уголка 90х90 мм и швеллера от №5 до №10
- Плавная регулировка скорости вращения шпинделя (частотный привод шпинделя)
- Шкив шпинделя 1 шт., для круга ф400мм, V=63 м/с
- Шкив шпинделя 1 шт., для круга ф400мм, V=100 м/с
- Шкив шпинделя 1 шт., для круга ф300мм, V=50 м/с
- Шкив шпинделя 1 шт., для круга ф300мм, V=63 м/с
- Агрегат пылеотсасывающий циклонного типа, 1200 м3/час
- Подставка для поддержки длинных заготовок (дополнительная)
- Лоток для сбора мерных заготовок
- Ванна охлаждения
сроки поставки уточняйте у менеджеров
