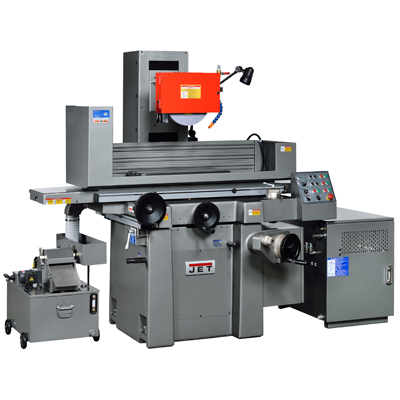

плоскошлифовальный станок JET JPSG-1224AH

Производитель: JET Артикул: ITA3A1224
jpsg-1224ah Плоскошлифовальный станок
Запросить Коммерческое Предложение


Особенности JPSG-1224AH





  • Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
  • База, направляющие, стол и стойка изготовлены из высококачественного чугуна
  • Автоматизированные операции по 2-м координатам
  • Ускоренное вертикальное перемещение шпинделя
  • 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
  • Автоматическая система смазки с индикатором минимального уровня масла
  • Удобный пульт управления с размещенными на нем кнопками и переключателями

Комплект поставки JPSG-1224AH


  • Электромагнитный стол
  • Система подвода СОЖ и система охлаждения
  • Гидромотор и насос
  • Балансировочное кольцо
  • Лампа местного освещения
  • Балансировочная оправка
  • Шлифовальный круг
  • Фланцы шлифовального круга
  • Алмазный карандаш для правки круга
  • Ступенчатые блоки
  • Съемник шлифовального круга


Ось Х станка (перемещение стола влево/вправо) может осуществляться с помощью гидроцилиндра или вручную. Ось Y станка (перемещение шпинделя вверх/вниз) может осуществляться с помощью электродвигателя подъема/опускания автоматически или вручную. Перемещение стола вперед/назад (ось Z) может выполняться автоматически электродвигателем постоянного тока. 1. СТОЙКА: Увеличенная по высоте стойка, выполненная с ребрами жесткости в виде сот, идеально подходит для тяжелых и нагруженных работ. 2. КОНСТРУКЦИЯ: Конструкция стола, каретки и основания выполнена из высококачественного чугунного литья и снабжена ребрами жесткости. 3. ШПИНДЕЛЬ: Увеличенный шпиндельный узел установлен на 4х предварительно нагруженных высокоточных угловых шариковых подшипниках. 4. НАПРАВЛЯЮЩИЕ Вертикальные, двойные поперечные и одиночные продольные плоские направляющие оснащены покрытием Турсит-Би (Turcite-B), обеспечивают стабильность перемещения и длительный срок службы. 5. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ: Все направляющие, ходовые винты оснащены системой автоматической смазки для избежания их износа. 6. ПОПЕРЕЧНАЯ ПОДАЧА: Шарико-винтовая пара поперечного перемещения стола приводится в действие электродвигателем переменного тока. 7. ГИДРАВЛИЧЕСКИЙ СТОЛ: Продольное перемещение стола может плавно регулироваться в диапазоне 5-28 м/мин. Перемещение стола вручную осуществляется с помощью реечной передачи. 8. КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ: Установите в необходимое положение регулируемые (скрытые) концевые выключатели (ограничители) продольного перемещения стола для облегчения работы на станке. 9. РЕГУЛИРОВКА СКОРОСТИ СТОЛА: Имеющаяся гидравлическая регулировка скорости стола позволяет оператору предварительно задавать необходимую скорость перещения стола, что позволяет, эффективно использовать рабочее движение стола все время. 10. МАХОВИКИ: Маховики вертикального и поперечного перемещения снабжены скользящими нониусами, позволяющими установить их в нулевое положение при любых положениях шпинделя и стола. 11. На данном станке могут быть обработаны заготовки из перечисленных ниже материалов: СТАЛИ (углеродистые и легированные), НЕРЖАВЕЮЩИЕ СТАЛИ, ЛИТЕЙНЫЕ ЧУГУНЫ МЕДЬ, АЛЮМИНИЙ  немагнитные материалы.

Скачать документацию на Плоскошлифовальный станок JPSG-1224AH

Характеристики JPSG-1224AH

Размер стола,мм 300 х 600 мм
Макс. длина продольного шлифования600 мм
Макс. длина поперечного шлифования300 мм
Макс. расстояние ось шпинделя-стол585 мм
Размер электромагнитного стола,мм300 х 600 мм
- гидроцилиндр650 мм
- вручную730 мм
Скорость перемещения стола, плавно5 - 20 м/мин
Автоматическое поперечное перемещение1 - 19 мм
Макс. автоматическое поперечное перемещение270 мм
Макс. ручное поперечное перемещение300 мм
Поперечный ход стола за оборот маховика5 мм
Цена деления нониуса поперечного перемещения0,02 мм
Цена деления нониуса0,001 мм
Ускоренное перемещение150 мм/мин
Перемещение шпинделя за оборот маховика1 мм
Цена деления нониуса вертикального перемещения0,005 мм
Частота вращения шпинделя1450 об/мин
Диаметр шлифовального круга304 мм
Ширина шлифовального круга31,75 мм
Отверстие шлифовального круга76,2 мм
Шпиндель3,75 кВт
Гидростанция1,5 кВт
Двигатель поперечной подачи0,08 кВт
Мощность двигателя перемещения суппорта0,08 кВт
Мощность общая6,2 кВт
Габаритные размеры (ДхШхВ) 2480 х 1450 х 1750 мм
Масса1810 кг
Артикул 380 ВITA3A1224

JPSG-1020AH

JPSG-1224AH

JPSG-1224AH

JPSG-1224AH

JPSG-1640AH

JPSG-1224AH

Плоскошлифовальные станки Jet

Модель Размер стола,мм Макс. длина продольного шлифованияМакс. длина поперечного шлифования Цена р.
JPSG-2480TD JPSG-2480TD 600 х 20002060 мм610 мм
JPSG-2460 TD JPSG-2460 TD 600 х 15001560 мм610 мм
JPSG-2448TD JPSG-2448TD 600 х 12001260 мм610 мм
JPSG-2040TD JPSG-2040TD 500 х 10201020 мм500 мм5365500
JPSG-0618H JPSG-0618H 152 х 460 мм480 мм168 мм1666000
JPSG-1020AH JPSG-1020AH 254 x 508520 мм280 мм2744000
JPSG-0618SD JPSG-0618SD 152 х 460 мм480 мм168 мм2254000
JPSG-1224AH JPSG-1224AH 300 х 600 мм600 мм300 мм
JPSG-1224SD JPSG-1224SD 300 х 600 мм600 мм330 мм2940000
JPSG-1640AH JPSG-1640AH 400 х 1020 мм1020 мм410 мм3782800
JPSG-1640SD JPSG-1640SD 406 х 1020 мм1020 мм410 мм3969000
Модель jpsg-1224ah
Артикул ITA3A1224
Бренд JET
Страна производства
Гарантия от производителя
Цена по запросу
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
