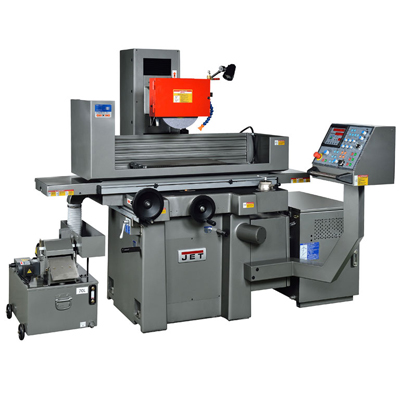

Плоскошлифовальный станок JET JPSG-1640SD
- Описание
- Особенности
- Характеристики
- Комплектация
Автоматический прецизионного плоскошлифовальный станок JET JPSG-1640SD - старшая модель в линейке SD. Он рассчитан на промышленные условия эксплуатации и будет востребован теми заказчиками, кто нуждается в строго определенных классах обработки поверхностей готовых деталей или заготовок, а также повышенной точности их размеров.
Основные отрасли применения JPSG-1640SD - высокотехнологичные производства, оборонная, космическая, авиационная промышленность, конструкторские бюро и т.д. Размер рабочего стола у данной модели - 406х1020 мм, параметр ось шпинделя - стол увеличен до 630 мм. Во время шлифовки максимальное продольное перемещение стола с помощью гидравлики равно 1060 мм, вручную - 1100 мм. Поперечное перемещение стола в режиме авто - 430 мм, в ручном - 460 мм, при этом ход стола за один оборот маховика - всего 5 мм.
Как и у всех моделей SD, скорость вращения шпинделя постоянна: 1450 об/мин, диаметр шлифовального круга, который подбирается исходя из конкретных задач - 355 мм, точность его подачи - до 1 микрона. Интуитивно понятный блок управления позволяет задавать все параметры шлифовки, включая режим работы (черновой с точностью съема от 90 до 50 микрон и чистовой от 9 до 1 микрон), количество проходов за один съем и отвод шпинделя после обработки, скорость поперечного перемещения, настройку количества выхаживаний и ряд других параметров.
Для удобства оператора и увеличения скорости работы предусмотрены режимы быстрого подвода и быстрого отвода шпинделя к/от поверхности заготовки. Станок укомплектован системой автоматической смазки всех критически важных агрегатов, включая направляющие стола (с этой целью в них предусмотрены специальные окна). Предусмотрено окно контроля масла. Массивная станина станка придает конструкции необходимую жесткость и способна гасить вибрации, возникающие при работе. JPSG-1640SD оснащен системой подачи СОЖ, докупать ее отдельно не понадобится. Он поставляется в богатой комплектации и может быть сразу налажен и запущен в работу.
- Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
- Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
- Скорость выхаживания шлифовального круга регулируется на пульте управления
Диаметр шлифовального круга, мм | 355 |
Максимальное расстояние ось шпинделя-стол, мм | 630 |
Максимальная длина продольного шлифования, мм | 1020 |
Максимальная длина поперечного шлифования, мм | 410 |
- гидроцилиндр, мм | 1060 |
- вручную, мм | 1100 |
Скорость перемещения стола, плавно, м/мин | 5 - 20 |
Автоматическое поперечное перемещение, мм | 1 - 25 |
Автоматическая постоянная скорость подачи, мм/мин | 20 - 320 |
Максимальное автоматическое поперечное перемещение, мм | 430 |
Максимальное ручное поперечное перемещение, мм | 460 |
Поперечный ход стола за оборот маховика, мм | 5 |
Цена деления нониуса поперечного перемещения, мм | 0,02 |
Шаг автоматической подачи, мм | 0,001 |
Ускоренное перемещение, мм/мин | 150 |
Минимальное ускоренное перемещение. мм/мин | 6 |
Перемещение шпинделя за оборот маховика, мм | 1 |
Цена деления нониуса вертикального перемещения, мм | 0,005 |
Ширина шлифовального круга, мм | 50 |
Отверстие шлифовального круга, мм | 127 |
Гидростанция, кВт | 2,25 |
Двигатель поперечной подачи, кВт | 0,08 |
Мощность двигателя перемещения суппорта, кВт | 0,08 |
Мощность общая, кВт | 6,37 |
Напряжение, В | 400 |
Шпиндель S1 100%, кВт | 3,75 |
Масса в упаковке, кг | 4500 |
Максимальный вес заготовки, кг | 428 |
Частота вращения вертикального шпинделя, об/мин | 1450 |
Автоматическая подача, мм/мин | 0,001-0,05 |
Размер стола, мм | 406 х 1020 |
Размер электромагнитного стола, мм | 400 х 1000 |
Длина, мм | 4020 |
Ширина, мм | 2200 |
Высота, мм | 2050 |
Масса, кг | 4000 |
Длина в упаковке, см | 229 |
Ширина в упаковке, см | 229 |
Высота в упаковке, см | 224 |
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
