плоскошлифовальный станок JET JPSG-0618H

Производитель: JET Артикул: ITA2A618
Цена 1666000 RUB
jpsg-0618h Плоскошлифовальный станок JET
Цена jpsg-0618h: 1 700 000 1 666 000
Добавить в корзину
Запросить Коммерческое Предложение


Особенности JPSG-0618H

  • Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
  • Шпиндель опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
  • Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации
  • Увеличенная колонна и станина создают высокую стабильность и жёсткость
  • Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы
  • Поперечное перемещение стола осуществляется двигателем для более точного шага подачи

Комплект поставки JPSG-0618H

  • Электромагнитный стол
  • Шлифовальный круг с фланцами и съёмником
  • Балансировочный стенд с оправкой
  • Система подвода СОЖ с магнитным сепаратором
  • Автоматическая система смазки
  • Алмазный карандаш для правки круга
  • Поперечная подача на ШВП
  • Лампа местного освещения
  • Защитный экран
  • Регулировочные опоры

Полуавтоматический плоскошлифовальный станок JPSG-0618H производства компании JET предназначен для конечной обработки металлических изделий, получения необходимой чистоты и гладкости поверхности, а также получения точного размера заготовки. Станок будет востребован на высокоточных, в том числе оборонных производствах, конструкторских бюро различных отраслей, в авиационной, автомобильной и других отраслях, - везде где требуется строго определенный класс обработки поверхностей и высокая точность исходных изделий.

Габариты рабочего стола составляют 152 мм  в ширину и 460 мм в длину, максимально возможная длинна поперечного шлифования 168 мм. Магнитный стол имеет габариты 150х460 мм, максимальная нагрузка на него - 45 кг. Продольное перемещение стола можно осуществлять как вручную (до 510 мм), так и с помощью гидроцилиндра (до 480 мм).

Поперечное автоматическое перемещения стола можно осуществлять с шагом от 1 до 10 мм, при этом максимальное перемещение в ручном режиме - 195 мм, в автоматическом -  180 мм. В ручном режиме за один оборот маховика перемещение стола составит 5 мм, при этом цена деления нониуса - 0,02 мм.

Станина JPSG-0618H изготавливается из высококачественного чугуна, для усиления конструкции предусмотрены ребра жесткости, которые также поглощают вибрации при работе. Суппорт и стол станка установлены на специально разработанные плоские и V-образные направляющие. В процессе производства они особым образом отшабриваются, затем на них наносится антифрикционный состав Turcite-B.

В направляющих предусмотрены каналы для системы автоматической подачи смазки, что повышает точность обработки и продлевает ресурс станка. Смазка также подведена к ходовому винту станка. Шпиндель JPSG-0618H установлен на сдвоенный радиально-упорный шариковый подшипник и классический роликовый подшипник, межу которыми имеется предварительный натяг. Это позволяет исключить люфт и повысить точность обработки изделий. Частота вращения  шпинделя постоянна и составляет 2850 мм.

Станок поставляется в комплектации, позволяющей сразу запустить его в работу. «Из коробки» заказчик получает электромагнитный стол, шлифовальный круг со съемником, систему подачи СОЖ с магнитным сепаратором, алмазный карандаш для доводки, лампу освещения стола, экран и регулируемые установочные опоры.

Скачать документацию на Плоскошлифовальный станок JET JPSG-0618H

Характеристики JPSG-0618H

Диаметр шлифовального круга203 мм
Макс. расстояние ось шпинделя-стол460 мм
Макс. длина продольного шлифования480 мм
Макс. длина поперечного шлифования168 мм
- гидроцилиндр480 мм
- вручную510 мм
Скорость перемещения стола, плавно5 - 23 м/мин
Автоматическое поперечное перемещение1 - 10 мм
Макс. автоматическое поперечное перемещение180 мм
Макс. ручное поперечное перемещение195 мм
Поперечный ход стола за оборот маховика5 мм
Цена деления нониуса поперечного перемещения0,02 мм
Перемещение шпинделя за оборот маховика1 мм
Цена деления нониуса вертикального перемещения0,005 мм
Ширина шлифовального круга12,7 мм
Отверстие шлифовального круга31,75 мм
Шпиндель1,5 кВт S1100%
Гидростанция0,75 кВт
Двигатель поперечной подачи0,04 кВт
Мощность двигателя перемещения суппорта0,04 кВт
Мощность общая2,25 кВт
Напряжение, В400
Масса в упаковке, кг1000
Максимальный вес заготовки, кг160
Частота вращения вертикального шпинделя, об/мин2850 об/мин
Размер стола, мм152 x 460
Размер электромагнитного стола150 х 450 мм
Длина, мм1810
Ширина, мм1135
Высота, мм1660
Масса, кг850
Длина в упаковке, см171
Ширина в упаковке, см145
Высота в упаковке, см195
Максимальная нагрузка на стол, кг45 кг

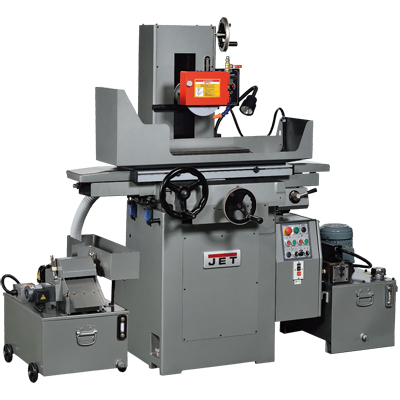

Фотографии JPSG-0618H

JPSG-0618H
