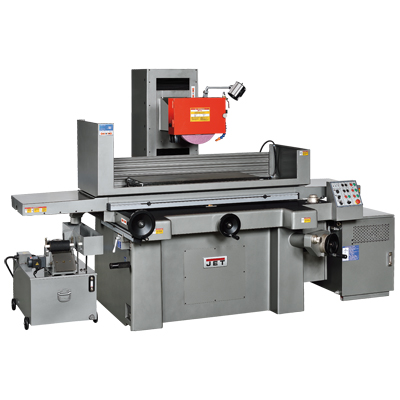

Плоскошлифовальный станок JPSG-1640AH
- Описание
- Характеристики
- Комплектация
Повышенная точность и скорость обработки, увеличенный размер рабочего стола, удобство программирования и эксплуатации в целом - главные отличительные особенности плоскошлифовального станка JET JPSG-1640AH. Он найдет применение в различных отраслях промышленности, везде, где заказчики предъявляют строгие требования к чистоте поверхностей изделий и их точности.
Станок относится к полуавтоматической серии оборудования. Он оснащен гидравлическими механизмами автоматического поперечного и автоматического продольного перемещение рабочего стола. При этом опускание шпинделя производится оператором вручную от маховика, цена деления нониуса - всего 0,005 мм (5 микрон). Поскольку JPSG-1640AH - старшая модель в линейке, размер рабочего стола увеличен до 400х1-20 мм, максимальный подъем оси шпинделя над столом - 630 мм.
С помощью гидравлики продольное перемещение стола составляет 1060 мм, вручную - 1100 мм. Поперечное автоматическое перемещение - 430 мм, ручное -460 мм. Поперечный ход стола в ручном режиме за один оборот маховика составляет всего 5 мм при цене деления нониуса 0,02 мм. Шлифовка осуществляется различными абразивными кругами, которые подбираются под конкретные задачи и материал заготовки. Круги для данного станка выбираются в диаметре 355 мм, скорость вращения постоянна и составляет 1450 об/мин.
Станок установлен на массивную станину из особопрочного чугуна, отлитую по фирменной технологии JET. Ее стенки имеют повышенную прочность, также предусмотрены дополнительные ребра жесткости. Такой подход обеспечивает повышенную жесткость и сводит к минимуму вибрации при работе. Для удобства оператора на JPSG-1640AH установлен механизм ускоренного подъема шпинделя. Эргономичный блок управления позволит без труда задать необходимую программу обработки и контролировать работу узлов и агрегатов. Как и все станки в линейке, JPSG-1640AH оснащен системой автоматической смазки (включая направляющие стола) и устройством подачи СОЖ к абразивному кругу.
| Диаметр шлифовального круга, мм | 355 |
| Максимальное расстояние ось шпинделя-стол, мм | 630 |
| Максимальная длина продольного шлифования, мм | 1020 |
| Максимальная длина поперечного шлифования, мм | 410 |
| - гидроцилиндр, мм | 1060 |
| - вручную, мм | 1100 |
| Скорость перемещения стола, плавно, м/мин | 5 - 20 |
| Автоматическое поперечное перемещение, мм | 1 - 25 |
| Максимальное автоматическое поперечное перемещение, мм | 430 |
| Максимальное ручное поперечное перемещение, мм | 460 |
| Поперечный ход стола за оборот маховика, мм | 5 |
| Цена деления нониуса поперечного перемещения, мм | 0,02 |
| Ускоренное перемещение, мм/мин | 150 |
| Перемещение шпинделя за оборот маховика, мм | 1 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Ширина шлифовального круга, мм | 50 |
| Отверстие шлифовального круга, мм | 127 |
| Гидростанция, кВт | 2,25 |
| Двигатель поперечной подачи, кВт | 0,08 |
| Мощность общая, кВт | 6,4 кВт |
| Напряжение, В | 400 |
| Шпиндель S1 100%, кВт | 3,75 |
| Максимальный вес заготовки, кг | 428 |
| Частота вращения вертикального шпинделя, об/мин | 1450 |
| Размер стола, мм | 400 х 1020 |
| Размер электромагнитного стола, мм | 400 х 1000 |
| Длина, мм | 4020 |
| Ширина, мм | 2200 |
| Высота, мм | 2050 |
| Масса, кг | 4000 |
| Длина в упаковке, см | 312 |
| Ширина в упаковке, см | 229 |
| Высота в упаковке, см | 224 |
| Двигатель перемещения суппорта, кВт | 0,2 |
- Электромагнитный стол
- Система подвода СОЖ и система охлаждения
- Гидромотор и насос
- Балансировочное кольцо
- Лампа местного освещения
- Балансировочная оправка
- Шлифовальный круг
- Фланцы шлифовального круга
- Алмазный карандаш для правки круга
- Ступенчатые блоки
- Съемник шлифовального круга
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- База, направляющие, стол и стойка изготовлены из высококачественного чугуна
- Автоматизированные операции по 2-м координатам
- Ускоренное вертикальное перемещение шпинделя
- 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
- Автоматическая система смазки с индикатором минимального уровня масла
- Удобный пульт управления с размещенными на нем кнопками и переключателями
