Особенности JWS-35
- Реверс электродвигателя
- Сменный фрезерный шпиндель
- Возможность установки цангового зажима
- Регулировка высоты установки шпинделя вращающимся маховиком
- Миллиметровая шкала для контроля высоты установки шпинделя
- 4-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рычаг быстрого натяжения/ ослабления ремня
- Смотровое окно для контроля положения ремня
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор с рукояткой точной настройки
- Регулируемые прижимы-гребенки
- Подвижный угловой упор с направляющей вдоль Т-образного паза и с угловой разметкой
Комплект поставки JWS-35
- Шпиндель диаметром 30 мм
- Цанговые зажимы 8 и 12 мм
- Фрезерный упор
- Угловой упор
- Два прижима-гребенки
- Прозрачное ограждение фрезы
Jet JWS-35X ЂЂЂ мощный профессиональный фрезерный станок с массивным чугунным столом, предназначенный для работы в частной столярной мастерской или на производстве. Изначально адаптирован для установки устройства автоподачи, крепежные отверстия предусмотрены в столе.
Конструкция со съёмным шпинделем значительно расширяет сферу применения. В стандартную комплектацию входят два цанговых зажима для концевых фрез с хвостовиками 8 и 12 мм, в качестве опций доступны на 1\2 и 1\4 дюйма.
Фрезерный упор имеет усовершенствованную конструкцию с увеличенными накладками из алюминиевого профиля. Для регулировки его сдвигают целиком, ослабив два фиксатора. Винтовой механизм с миллиметровой шкалой позволяет отдельно настраивать положение задней накладки (величиной выступа регулируют глубину съёма). В качестве верхних прижимов заготовки используются пластиковые «гребёнки», в том числе страхующие от обратного выброса.
В рабочем столе предусмотрен Т-образный паз для установки подвижного упора, он входит в штатную комплектацию. Дополнительно можно приобрести подвижный чугунный стол с увеличенным упором, который служит упрощенной альтернативой каретке и способен её заменить при небольших объёмах работ.
Скачать документацию на Фрезерный станок JWS-35
Характеристики JWS-35
| Частота вращения шпинделя на холостом ходу | 4000, 6000, 8000 и 10000 |
| Диаметр шпинделя (мм) | 30 |
| Ход шпинделя (подъем) (мм) | 100 |
| Размеры рабочего стола (ДхШ) (мм) | 820 х 680 |
| Диаметр отверстия стола (мм) | 160 |
| Максимальный диаметр фрезы (мм) | 180 |
| Максимальная высота фрезы над столом (мм) | 120 |
| Диаметр цангового зажима (мм) | 8 и 12 |
| Диаметр вытяжного штуцера (мм) | 100 |
| Габаритные размеры (ДхШхВ) (мм) | 820 х 720 х 1080 |
| Вес (кг) | 210 |
| Артикул (400 В) | 708327T-RU |
| Потребляемая (выходная) мощность при 400 В (кВт) | 4,8 (3,7) |
| Артикул (230 В) | 708323M-RU |
| Потребляемая (выходная) мощность при 230 В (кВт) | 2,9 (2,3) |

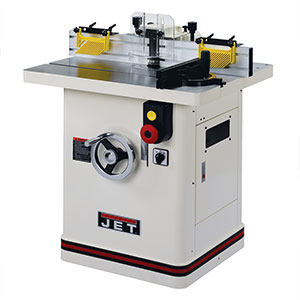

Фотографии фрезерного станка JWS-35X
