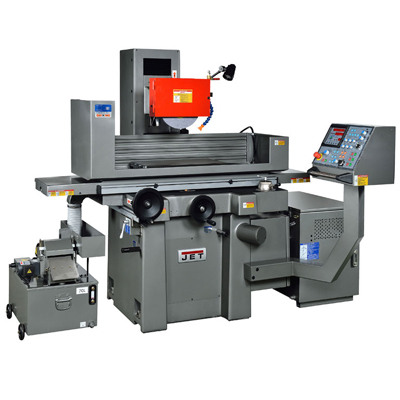

Плоскошлифовальный станок JET JPSG-1224SD
- Описание
- Особенности
- Характеристики
- Комплектация
Вам необходима строго заданная чистота поверхности детали или заготовки? Вам необходим ее точный размер с точностью до микрона? Вы предъявляете повышенные требования к скорости и удобству производственного процесса? Такие задачи способен решать плоскошлифовальный станок JPSG-1224SD производства компании JET. Станок принадлежит к полностью автоматической серии SD и обеспечивает перемещение рабочего стола и шпинделя по трем осям X, Y, Z.
Предусмотрено два режима обработки поверхностей: черновое с подачей от 9 до 50 микрон и чистовое, с ручным выбором съема от 1 до 9 микрон. Необходимые параметры шлифовки задаются с помощью удобного блока управления. В программу можно вводить все необходимые параметры, включая проход шпинделя, его отвод, величину съема чернового и чистового шлифования, количество проходов, а также количество выхаживаний при достижении заданного размера. Размер стола у этой модели равен 300 х 600 мм, максимальная длинна продольного шлифования - 600 мм, поперечного 330 мм, параметр ось шпинделя - стол - 585 мм.
Вместе с микроподачей, предусмотрена быстрая подача шпинделя и его отвод. Продольное перемещение стола (гидроцилиндр/в ручную) 650/ 730 мм соответственно. Максимальное поперечное перемещение стола (автоматическое/ручное) - 310/340 мм, при этом поперечный проход за оборот маховика составляет 5 мм. Ко всем необходимым узлам и агрегатам JPSG-1224SD подведена система автоматической смазки, предусмотрен подвод СОЖ в зону шлифовки. Станок установлен на массивную станину из чугуна высокого качества, ее стенки усилены и снабжены ребрами жесткости, что позволяет свести на нет возможные вибрации при работе.
Станок поставляется полностью готовым для ввода в эксплуатацию. Вместе с ним заказчик получает шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, автоматическую систему смазки, систему подачи смазочно-охлаждающей жидкости, алмазный карандаш, лампу подсветки рабочей зоны, защитный экран, установочные регулируемые опоры.
- Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
- Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
- Скорость выхаживания шлифовального круга регулируется на пульте управления
Диаметр шлифовального круга, мм | 305 |
Максимальное расстояние ось шпинделя-стол, мм | 585 |
Максимальная длина продольного шлифования, мм | 600 |
Максимальная длина поперечного шлифования, мм | 300 |
- гидроцилиндр, мм | 650 |
- вручную, мм | 730 |
Скорость перемещения стола, плавно, м/мин | 5 - 20 |
Автоматическое поперечное перемещение, мм | 1 - 19 |
Автоматическая постоянная скорость подачи, мм/мин | 20 - 320 |
Максимальное автоматическое поперечное перемещение, мм | 310 |
Максимальное ручное поперечное перемещение, мм | 340 |
Поперечный ход стола за оборот маховика, мм | 5 |
Цена деления нониуса поперечного перемещения, мм | 0,02 |
Шаг автоматической подачи, мм | 0,001 |
Минимальное ускоренное перемещение. мм/мин | 6 |
Перемещение шпинделя за оборот маховика, мм | 1 |
Цена деления нониуса вертикального перемещения, мм | 0,005 |
Ширина шлифовального круга, мм | 32 |
Отверстие шлифовального круга, мм | 76,2 |
Гидростанция, кВт | 1,47 |
Двигатель поперечной подачи, кВт | 0,12 |
Мощность двигателя перемещения суппорта, кВт | 0,2 |
Мощность общая, кВт | 6,07 |
Напряжение, В | 400 |
Шпиндель S1 100%, кВт | 3,75 |
Масса в упаковке, кг | 2290 |
Максимальный вес заготовки, кг | 310 |
Частота вращения вертикального шпинделя, об/мин | 1450 |
Автоматическая подача, мм/мин | 0,001-0,05 |
Размер стола, мм | 300 x 600 |
Размер электромагнитного стола, мм | 300 х 600 |
Длина, мм | 2700 |
Ширина, мм | 1600 |
Высота, мм | 1850 |
Масса, кг | 1990 |
Длина в упаковке, см | 218 |
Ширина в упаковке, см | 218 |
Высота в упаковке, см | 211 |
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система подвода СОЖ с магнитным сепаратором
- Автоматическая система смазки
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
