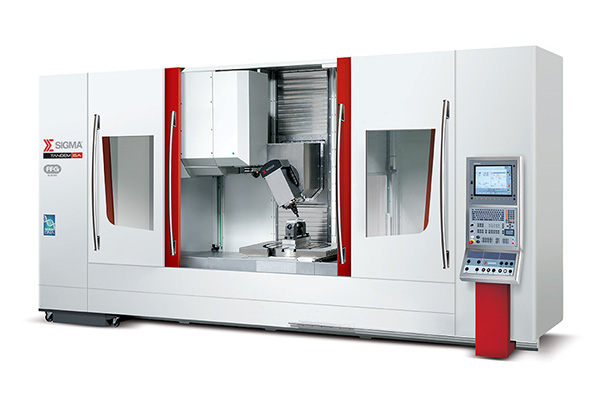

вертикальный обрабатывающий центр tandem 5a с системой палет SIGMA TANDEM 5А
- SIGMA TANDEM 5А
- Фрезерные станки и обрабатывающие центры
- Покупателю
Особенности TANDEM 5А
ПРОИЗВОДИТЕЛЬНОСТЬ
- “Двойной режим” обработки в челночном или тандемном режиме
- Комплексное изготовление детали одним станком благодаря использованию осей B и C.
- Скорость подачи по осям X, Y, Z до 50 м/мин
- Ускорение по осям X, Y, Z до 10 м/с²
- Сокращение времени простоя благодаря загрузке/выгрузке с перекрываемым временем.
УНИВЕРСАЛЬНОСТЬ
- Переключение с челночного на тандемный режим простым нажатием кнопки на панели ЧПУ
- Обработка малых, средних и больших партий деталей в соответствии с самой разнообразной номенклатурой продукции.
ТОЧНОСТЬ
- Оптические линейки по осям X, Y и Z
- Регулирование разности температур шпинделя, наклоняемой головки и поворотного стола при помощи контура кондиционирования
- Компенсация тепловых расширений при помощи температурных датчиков, соединенных с ЧПУ.
Комплект поставки TANDEM 5А
Обращаем внимание, что мы можем поставить станок другой модели из серии TANDEM производства SIGMA.
Для этого отправьте нам заявку любым удобным для Вас способом.
Описание:
Обрабатывающие центры TANDEM, предлагаемые в версиях с 3, 5 и 6 осями, позволяют вести обработку в двух режимах: «челночный» и «тандемный». Центры предназначены для высокопроизводительной обработки малых и больших партий деталей в автомобильной промышленности, производстве высокоточной механики и пресс-форм.
Пятиосевая версия состоит из наклоняемой головки (ось B ±110°) и встроенного поворотного стола (ось C) диаметром 660 мм. Шестиосевая версия оснащена наклоняемой головкой и двумя поворотными столами, интегрированными в два рабочих стола.
Обработка в челночном режиме позволяет перекрывать время загрузки/выгрузки, что обеспечивает высокий уровень производительности и эффективности. Тот же самый станок может использоваться с двумя палетами, соединенными вместе в тандемном режиме для обработки деталей большого размера, благодаря ходу по оси Х, достигающему 2100 мм. За несколько секунд оператор может переключиться с челночного на тандемный режим простым нажатием кнопки на панели ЧПУ.
На линейной модели TANDEM 3A две палеты имеют привод по оси Х от двух высокоточных линейных электродвигателей, что исключает любые другие механизмы привода. Таким образом можно добиться высокой динамики осей, чрезвычайной точности и ускорения 10 м/с2. Охлаждение линейных электродвигателей осуществляется за счет циркуляции жидкости с регулируемой температурой.Система ЧПУ:
Siemens
![]()
- Новейшая техника управления с сетевым соединением
- Интерфейс USB
- Модульные комплекты программного обеспечения
- Программное обеспечение для корректировки профиля и линии зуба
- Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
- Меню навигации для оператора
- Контроль инструмента, включая контроль состояния инструмента
Heidenhain
![]()
- Оптимизированная система управления перемещением по траектории
- Короткое время обработки
- Высокая скоробработки при высочайшей точности
- Динамический контроль столкновений
Опции:
Режим «Шаттл»: позволяет перекрывать время загрузки/выгрузки детали, увеличив производительность и эффективность обработки.
Использование двух независимые паллеты (1000 x 770 мм) с перемещением вдоль оси Х. В конце каждого цикла паллета с обработанной деталью возвращается на станцию загрузки\выгрузки, а паллета с необработанной перемещается на станцию обработки.
Режим «Тандем»: позволяет выполнить обработку крупногабаритных деталей.
Режим предполагает соединение двух паллет. Два мощных линейных мотора, расположенных под столами, заменяют традиционные приводы и длинные направляющие винты шарико-винтовой передачи.
Инструментальный магазин
- Доступны версии инструментальных магазинов вместимостью 40, 50 или 64 инструментов.
- Удобная проверка и замена инструмента на цепи магазина без прерывания цикла обработки через отдвижную дверь с предохранительным запором.
- Панель управления Sigma Tool Check, расположенная рядом с позицией загрузки/выгрузки, напрямую связана с ЧПУ и позволяет выполнять любые операции с инструментальным магазином.
Скачать документацию на Вертикальный обрабатывающий центр SIGMA TANDEM 5A с системой палет
Характеристики TANDEM 5А
Перемещение по оси X (челночный / тандемный режим), мм | 2x1.500 / 2.100 |
Перемещение по оси Y, мм | 700 |
Перемещение по оси Z, мм | 950 |
Ускоренный ход по осям X / Y / Z, м/мин | 40 - 50 - 50 |
Ускорение по осям X / Y / Z, м/с2 | 3.5 |
Расстояние от переднего конца шпинделя до поверхности стола, мм | 0 - 840 |
Расстояние от горизонтального шпинделя до поверхности стола, мм | 225 - 1175 |
Расстояние между поверхностью стола и полом, мм | 865 |
Макс. высота детали от поверхности стола, мм | 730 |
Направляющие скольжения линейных осей Система перемещения по осям | с роликовыми танкетками ШВП |
Поверхнесть стола (челночный / тандемный), мм | 2x(730x1000) / 730x2075 |
Макс. нагрузка на стол (челночный / тандемный), кг | 2x1400 / 2500 |
Двигатель наклоняемой головки (Ось B), тип | моментный |
Диапазон наклона, град | -110 / +110 |
Крутящий момент (Ось B) (ном., макс., макс. зажим), Нм | 900 / 1400 / 3000 |
Ускоренный ход наклона, об/мин | 60 |
Двигатель поворотного стола (Ось C), тип | моментный |
Диапазон поворота, град | 360 |
Диаметр стола, мм | 660 |
Макс. нагрузка на поворотный стол, кг | 1000 |
Крутящий момент (Ось C) (ном., макс., макс. зажим), Нм | 770 / 1200 / 3400 |
Ускоренный ход поворота, об/мин | 60 |
Измерительная система осей X Y Z | абсолютные оптические линейки с избыточным давлением |
Погрешность позиционирования Р (VDI/DGQ 3441), мкм | 6 |
Точность поворотных осей B-C (Позиционирование / Стабильность), угл.сек. | 5"/4" |
Габариты (ДхШхВ), мм | 6400x4600x3300 |
Масса станка, кг | ~15000 |
