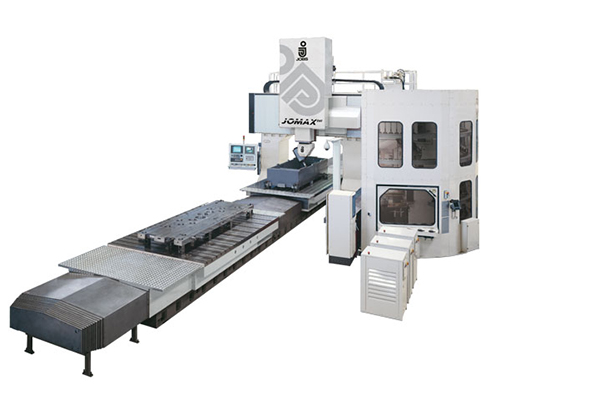

Высокоскоростной портальный станок JOBS JOMAX 261
8500
Перемещение по оси X, мм1750
Перемещение по оси Z, ммдо 28
Ускоренный ход по осям X / Y / Z, м/мин15000
Макс. нагрузка на стол, кг- Описание
- Особенности
- Характеристики
Компания JOBS производит фрезерные обрабатывающие центры для обработки средне-/крупногабаритных деталей сложных форм и профилей, а также рельефных поверхностей из стальных и титановых сплавов, легких сплавов и композитных материалов.
Станки Jobs сочетают производительность, гибкость и эргономику с высокой точностью, качеством чистовой обработки поверхности и решениями, гарантирующими снижение времени производства.
Станки и системы Jobs предназначены для авиакосмической промышленности, общего и точного машиностроения, энергетики, производства пресс-форм и штампов, создания моделей и опытных образцов для автомобильной промышленности.
Опции:
- Ось W – вертикальное перемещение:
- возможен вариант с подвижным столом
- индексированный или непрерывный поворот
- шарико-винтовая подача, пневмогидравлический противовес
- Модульные магазины инструментов стеллажного типа с большой вместимостью (до 271 позиции) или стационарные магазины (до 180 позиций) оснащённые роботом-манипулятором, для автоматической смены инструмента на фрезерных головках любого типа, в том числе на угловых
- Система охлаждения инструмента:
- аэрозоль
- продувка воздухом
- водяное охлаждение с фильтрацией и резервуаром СОЖ
- Измерительные приборы/ система замерных щупов:
- контактный датчик RMP60 Renishaw
- контактный датчик MULTI 20.00 M&H
- фиксированное лазерное устройство для предварительной настройки BLUM
- Система сменных столов
- Оси X-Y-Z на направляющих с высокой жесткостью:
- ось X: 2 направляющих, 6 танкеток
- ось Y: 2 направляющих, 5 танкеток
- oсь Z: 3 направляющих, 8 танкеток
- Наилучшие технологии конструирования: САПР, метод конечных элементов - модульный анализ
- Фрезерные головки для обработки сложнофасонных поверхностей с 3/3+2/4/5/ осями, с системой автоматической смены головок BUSS
Широкий ассортимент универсальных фрезерных головок:
- трехосевая фрезерная / сверлильная головка с внешним диаметром 100 мм
- трехосевая фрезерная / сверлильная головка с внешним диаметром 200 мм
- угловая головка
- универсальная двухосевая головка TMX с мотор-шпинделем
- Высокие динамические показатели, как по скорости (до 28 м/мин), так и по ускорению (1,5 м/с2)
- Возможность удаления большого объема стружки (до 75 кВт, 2500 Н.м)
- Интересным решением является конфигурация с двумя столами, обеспечивающая либо маятниковую обработку с быстрой сменой зон обработки, либо обработка деталей больших размеров с общим весом до 50 тонн.
Перемещение по оси X, мм | 8500 |
Перемещение по оси Y, мм | 3000 / 4000 |
Перемещение по оси Z, мм | 1750 |
Ускоренный ход по осям X / Y / Z, м/мин | до 28 |
Перемещение по Оси C, град | ∞ (непрерывно) |
Мощность привода шпинделя 100% 40% ПВ, кВт | 40 - 44 |
Макс. нагрузка на стол, кг | 15000 |
Число ячеек для инструментов | 60 HSK-A-100 (80 опция) / 136 HSK-A-100 / (177 опция) |
Макс. диаметр инструмента, мм | 125 (350) / 100 (220) |
Макс. вес инструмента, кг | 30 |
Макс. длина инструмента, мм | 500 / 200/300/550 |
Масса станка, кг | 85000 |
