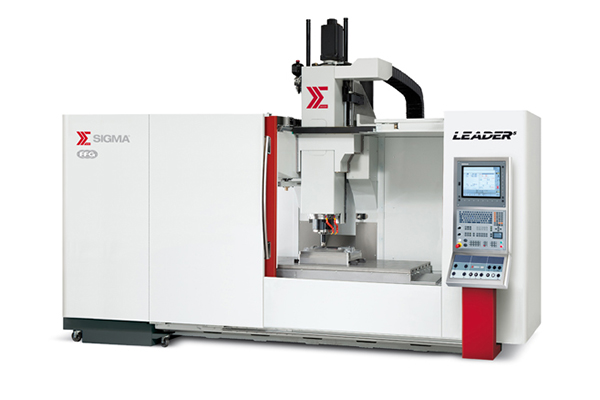

Вертикальный обрабатывающий центр SIGMA LEADER 5 с подвижным столом
- Описание
- Характеристики
Станина обрабатывающих центров LEADER представляет собой жесткую конструкцию из чугуна, которая обеспечивает стабильность и равновесие. Она подготовлена для перемещения подвижного стола для крепления заготовок (ось Х), который перемещается по всему ходу, опираясь на нее, обеспечивая таким образом наилучшие показатели точности и повторяемости. Неподвижная стойка представляет собой компактную и монолитную чугунную конструкцию и закреплена в задней части станины. Суппорт шпинделя на оси Y перемещается по ней, а ось Z перемещается на передней части ползуна.
ШВП большого размера в сочетании с двигателем и прямыми цифровыми приводами обеспечивают высокую динамику и ускоренный ход до 50 м/мин.
Все перемещения по осям осуществляются с помощью двойных ШВП с роликовыми танкетками.
Точность станка по осям X, Y и Z обеспечивается оптическими линейками с избыточным давлением.
Точность
- Станина изготовлена из твёрдого чугуна Meehanite – обеспечение оптимальной стабильности, баланса и демпфирования вибраций
- Конструкция станины усилена рёбрами жёсткости
Универсальность
- Нагрузка на рабочий стол до 2,5 т – возможность обработки крупногабаритных деталей
- Линейка станков оснащена ЧПУ последнего поколения Fanuc 31i, Heidenhain iTNC 530 HSCI и Siemens 840 SL – возможность интеграции в существующую производственную линию
Мощность
- Доступный крутящий момент, мощность, скорость и охлаждение мотор-шпинделей - возможность длительной обработки
- Шпиндельная бабка оборудована системой гидравлической балансировки для равновесия всей конструкции, включая мотор шпиндель - повышение динамики перемещения по оси Z
Скорость
- Наклоняемая голова (ось В), поворотный стол (ось С) и высокий ускоренный ход до 60 об/мин – обработка различных типов деталей
- ШВП большого размера в сочетании с электродвигателем и прямым приводом – высокая динамика и скорость подачи до 50 м/мин
Эргономичность
- Поворотная панель оператора, с возможностью расположения вблизи рабочей зоны
- Удобно расположенная позиция оператора, отличная просматриваемость рабочей зоны, беспрепятственный доступ к рабочей зоне и инструментальному магазину.
Система ЧПУ:
Siemens
- Новейшая техника управления с сетевым соединением
- Интерфейс USB
- Модульные комплекты программного обеспечения
- Программное обеспечение для корректировки профиля и линии зуба
- Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
- Меню навигации для оператора
- Контроль инструмента, включая контроль состояния инструмента
Heidenhain
- Оптимизированная система управления перемещением по траектории
- Короткое время обработки
- Высокая скоробработки при высочайшей точности
- Динамический контроль столкновений
Опции:
Мотор-шпиндель
- Макс. скорость 15000 об/мин
- Гидравлический выдвижной стержень для отсоединения инструмента
- Достаточное охлаждение благодаря полости для циркуляции СОЖ.
Инструментальный магазин
- Доступны версии инструментальных магазинов вместимостью 40, 50 или 64 инструментов.
- Удобная проверка и замена инструмента на цепи магазина без прерывания цикла обработки через отдвижную дверь с предохранительным запором.
- Время смены инструмента «от стружки до стружки» 4,5 сек.
Перемещение по оси X, мм | 1250 |
Перемещение по оси Y, мм | 810 |
Перемещение по оси Z, мм | 630 |
Ускоренный ход по осям X / Y / Z, м/мин | 50 |
Ускорение по осям X / Y / Z, м/с2 | 5 |
Максимальная скорость вращения шпинделя, об/мин | 8000 / 15000 |
Конус резцедержателя, тип | SK50 / SK40 HSK-A-63 BT40 |
Мощность привода шпинделя 100% 40% ПВ, кВт | 25 / 27 / 25 / 27 |
Крутящий момент шпинделя 100% 40% ПВ, Нм | 160 / 235 / 160 / 235 |
Расстояние от торца шпинделя до поверхности стола (при конусе SK), мм | 150 - 780 |
Расстояние между поверхностью стола и полом, мм | 800 |
Направляющие скольжения линейных осей Система перемещения по осям | скользящие блоки с рециркуляцией роликов ШВП с двойной рециркуляцией шариков |
Поверхность стола, мм | 770x1400 |
Макс. нагрузка на стол, кг | 1400 |
Измерительная система осей X Y Z | оптические линейки с избыточным давлением |
Погрешность позиционирования Р (VDI/DGQ 3441), мкм | 6 |
Выбор инструмента / Устройство автоматической смены инструмента | произвольный / рука с двойным захватом |
Число ячеек для инструментов | 40 [40 / 48 / 60] |
Конус держателя инструмента, тип | SK50 HSK-A-63 BT40 [SK50 / SK50 HSK-A-63 BT40 / SK50 HSK-A-63 BT40] |
Макс. диаметр инструмента, мм | 76 [125 / 76 / 76] |
...при свободных соседних ячейках, мм | 127 [125 / 127 / 127] |
Макс. вес инструмента, кг | 7 [18 / 7 / 7] |
Макс. длина инструмента, мм | 300 |
Время смены от реза до реза, инстр. до 6 кг (VDI 2852), сек | 5 / 7 / 5 / 5 |
Управление инструментальным магазином | электронная панель управления "Sigma Tool Check" |
Габариты (ДхШхВ), мм | 4300x3800x3300 |
Масса станка, кг | 10300 |
[..] – Опция |
