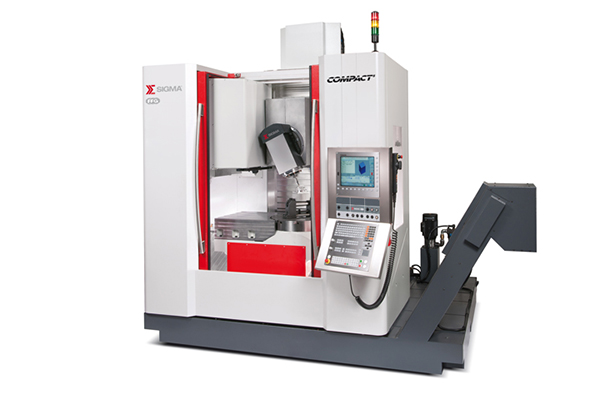

Компактный вертикальный обрабатывающий центр SIGMA COMPACT 5A с подвижным столом

Добавить к сравнению
1150
Перемещение по оси X, мм
570
Перемещение по оси Y, мм
800
Перемещение по оси Z, мм
40
Ускоренный ход по осям X / Y / Z, м/мин
SIGMA COMPACT 5A Компактный вертикальный обрабатывающий центр <b> </b> с подвижным столом
SIGMA COMPACT 5A Компактный вертикальный обрабатывающий центр <b> </b> с подвижным столом
  • Описание
  • Особенности
  • Характеристики



Компактный 5-ти осевой вертикальный обрабатывающий центр с подвижным и поворотным столом с перемещением по оси Х 1150 мм и нагрузкой на рабочий стол до 1000 кг предназначен для высокопроизводительной обработки небольших и крупноразмерных деталей в таких отраслях как точное машиностроение, автомобилестроение, медицина. Центр обладает высокими эргономическими характеристиками: панель управления, защитные устройства, загрузка и выгрузка, удаление стружки и масляного тумана – все исполнено на высоком современном уровне. Станки этой серии легко объединяются в производственные линии или модули.

  • Монолитные чугунная станина, стойка и шпиндельная бабка
  • Поворотная шпиндельная бабка (ось B ±110°) с высокомоментным приводом
  • Вращающийся стол (ось C), высокомоментный привод, интегрированный в подвижный рабочий стол диаметром 660 мм
Эргономичность
  • Система SIGMA Tool Check для управления магазином: управление и выбор инструмента, руководство по управлению магазином.
  • Панель управления с современным эргономичным дизайном.
  • Эргономичная конструкция защитных устройств обеспечивает удобную загрузку/выгрузку обрабатываемых деталей, полное удаление стружки и масляного тумана, удобство в тех. обслуживании.
  • Возможность автоматизации производственного процесса посредством объединения станков в производственные блоки и автономные производственные участки.
Производительность
  • Скорость до 40 м/мин по всем линейным осям
  • Ускорение по всем осям 5 м/ с2
Точность
  • Монолитная чугунная станина – стабильность и жесткость
  • Перемещение по оси X посредством подвижного стола, опирающегося на станину по всей длине хода
  • Перемещение по оси Х осуществляется посредством двух направляющих скольжения, расположенных на разных уровнях, что обеспечивает высокий момент инерции, стабильность и высокие динамические характеристики станка.
  • Герметичные оптические линейки Heidenhain по всем линейным осям
Универсальность
  • Широкая рабочая зона благодаря ходу по оси Y 570 мм
  • Максимальная нагрузка на стол 1000 кг – возможность обработки крупногабаритных деталей
Мощность
  • Мотор-шпиндели до 54,5 кВт, до 180 Нм и до 24,000 об/мин

Система ЧПУ:

Siemens
  • Новейшая техника управления с сетевым соединением
  • Интерфейс USB
  • Модульные комплекты программного обеспечения
  • Программное обеспечение для корректировки профиля и линии зуба
  • Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
  • Меню навигации для оператора
  • Контроль инструмента, включая контроль состояния инструмента
Heidenhain
  • Оптимизированная система управления перемещением по траектории
  • Короткое время обработки
  • Высокая скоробработки при высочайшей точности
  • Динамический контроль столкновений
Мотор-шпиндель
  • Стандартный мотор-шпиндель имеет привод от синхронного электродвигателя, развивающего мощность 33 кВт, крутящий момент 180 Нм, скорость 12000 об/мин
  • Охлаждение циркулирующей жидкостью, температура регулируется внешним охладителем
  • Конус HSK-A-63 доступен в виде опции с 18000 об/мин и 120 Нм, с мощность 25кВт или 24000 об/мин, 81.5 Нм, с мощностью 24 кВт
Инструментальный магазин
  • Доступна версия цепного магазина вместимостью 40 инструментов.
  • Удобная проверка и замена инструмента на цепи без прерывания цикла обработки через отдвижную дверь с предохранительным запором.
  • Время смены инструмента «от стружки до стружки» 4,5 сек.



СКОРОСТЬ

  • Отличные динамические характеристики за счет перемещения по направляющим, расположенным на разных уровнях
  • Высокая скорость подачи по осям X, Y, Z: до 40 м/мин
  • Ускорение по осям X, Y, Z: 5 м/с2

УНИВЕРСАЛЬНОСТЬ

  • Возможность обработки тяжелых крупногабаритных деталей весом до 1000 кг
  • Большая рабочая зона
  • Минимальное расстояние между передним концом горизонтального шпинделя и столом: 225 мм

ТОЧНОСТЬ

  • Оптические линейки по линейным осям
  • Контроль разности температур шпинделя, наклоняемой головки и поворотного стола при помощи контура охлаждения
  • Компенсация тепловых деформаций при помощи температурных датчиков, подключенных к ЧПУ

МОЩНОСТЬ

  • Значения крутящего момента и мощности мотор-шпинделей фирмы Sigma достигают значений 54,5 кВт и 180 Нм соответственно, и обеспечивают наилучшие показатели эффективности при обработке деталей различных отраслей промышленности.
Перемещение по оси X, мм1150
Перемещение по оси Y, мм570
Перемещение по оси Z, мм800
Ускоренный ход по осям X / Y / Z, м/мин40
Максимальная скорость вращения шпинделя, об/мин12000
Конус резцедержателя, типSK40 / HSK-A-63 / BT40
Мощность привода шпинделя 100% 40% ПВ, кВт22 / 33
Крутящий момент шпинделя 100% 40% ПВ, Нм130 / 180
Расстояние от торца шпинделя до поверхности стола (при конусе SK), мм160 - 960
Поверхность стола, мм550x550
Макс. нагрузка на стол, кг1000
Двигатель наклоняемой головки (Ось B), типмоментный
Диапазон наклона, град-110 / +110
Двигатель поворотного стола (Ось C), типмоментный
Диапазон поворота, град360
Диаметр стола, мм550
Макс. нагрузка на поворотный стол, кг500
Выбор инструмента / Устройство автоматической смены инструментапроизвольный/рука с двойным захватом
Число ячеек для инструментов40
Макс. диаметр инструмента, мм76
...при свободных соседних ячейках, мм127
Время смены от реза до реза, инстр. до 6 кг (VDI 2852), сек4,5
Управление инструментальным магазиномэлектронная панель управления "Sigma Tool Check"
Габариты (ДхШхВ), мм3660х3940х3400
Масса станка, кг9000
.
