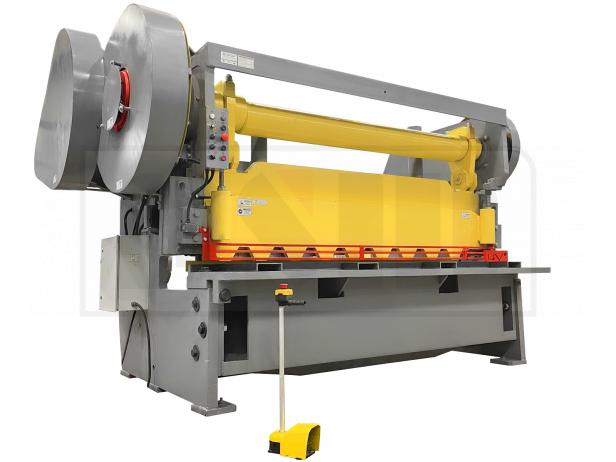

PSM МНГ 13 Ножницы листовые электромеханические
- Описание
- Характеристики
- Комплектация
Назначение ножниц гильотинныx электромеханическиx МНГ 13
Ножницы кривошипные с наклонным ножом модели МНГ 13 имеют электромеханический привод.
К серийному выпуску ножниц данной модели, Завод ПромСтройМаш приступил в 2006 году. За это время ножницы для резки листового и профильного материала зарекомендовали себя, как хорошее оборудование для работ в заготовительных цехах и производственных предприятиях в различных отраслях промышленности.
Ножницы предназначены для резки листовой стали и сортового проката с временным сопротивлением σвр = 450 МПа. Оборудование эксплуатируется при нижнем значении температуры воздуха -10°С, верхнем более +40°С.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
| Толщина разрезаемых листов с временным сопротивлением σвр=450-500 МПа, мм | 13, не более |
| Ширина разрезаемых листов, мм | 2000, не более |
| Длина листа отрезанного с упором, мм | 500 |
| Угол наклона подвижного ножа | 2°10´ |
| Мощность электродвигателя главного привода, кВт | 18,5 |
| Длина | 3100 |
| Ширина | 2100 |
| Высота | 2300 |
| Масса, кг | 7000 |
| Частота ходов ножа, холостых на повышенной скорости, мин-1 | 40, не менее |
| Нож листовой, мм | 29 |
| Ход ножа, мм | 4 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
| Расстояние от уровня пола до верхней кромки неподвижного стола, мм | 2240 |
| Размер разрезаемого уголка, мм | 63х63х6 |
| Диаметр разрезаемого прутка, мм | 30, не более |
| Тип муфты | с поворотной шпонкой |
| Тип тормоза | ленточный |
| Система смазки | пресс-масленки, ручная |
| Режим работы | одиночный и автоматический ход |
| Управление | кнопочное, педальное |
По Техническому Заданию заказчика ножницы модели МНГ могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножницы, завод-изготовитель оставляет за собой.
Стандартная комплектация МНГ 13
- МНГ13, Ножницы в сборе;
- МНГ13.03.000Пульт управления с педалью;
- МНГ13.300.00.001 РЭ Механическая часть;
- МНГ13.00.001 РЭ1Электрооборудование;
- МНГ13.00.001;Технический паспорт;
- Задний упор 500мм;
- Прижим листа установлен на ножницах;
- Ножная педаль с клавишей аварийного останова.
- Сортовые ножи для резки уголка и прутка;
- Светодиодная линия освещения рабочей зоны.
Дополнительные опции МНГ 13
- Угловая линейка 0-180;
- Передние удлинители стола;
- Боковой упор;
- Задний упор 1000мм;
- Резиновые накладки прижима;
- Рольганг неприводной;
- Рольганг приводной;
- Тележка откатная;
- Лазерный указатель реза;
- Задний упор с УЦИ.
сроки поставки уточняйте у менеджеров
