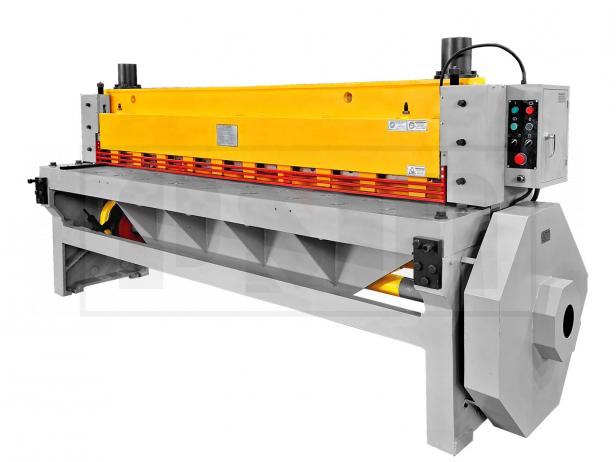

PSM СТД9АЛ Ножницы гильотинные

Name: PSM СТД9АЛ Ножницы гильотинные
Brand: PSM

В кредит или в рассрочку?

Добавить к сравнению

6,3

Толщина разрезаемых листов с временным сопротивлением σвр=450-500 МПа, мм

2500

Ширина разрезаемых листов, мм

Частота ходов ножа на пониженной скорости, мин^-1

1°30'

Угол наклона подвижного ножа

Описание
Особенности
Характеристики
Комплектация

Назначение ножниц гильотинных электромеханических СТД9АЛ

Ножницы гильотинные с наклонным ножом модели СТД9АЛ предназначены для резки листовой конструкционной стали, предел прочности которой не превышает 450 МПа (45 кгс/мм²). Оборудование применяется в заготовительных участках и цехах предприятий, выпускающих изделия промышленной вентиляции, а также на любых других производствах, где требуется раскрой листового материала.

За один ход ножевой балки отрезается полоса длиной не более 2500 мм. Максимальная толщина разрезаемого листа — 6,3 мм. Резка выполняется с использованием заднего упора либо по предварительной разметке.

Важное условие: если предел прочности обрабатываемого материала отличается от 450 МПа (в большую или меньшую сторону), максимально допустимая толщина реза рассчитывается по приведённой ниже формуле. При этом твёрдость материала не должна превышать 36 единиц HRC.

Формула: Sx = K / σв, где *K = 42,43*, σв — фактический предел прочности (кгс/мм²).

Устройство (кратко)

Станина ножниц сборно-сварная, состоит из правой и левой стоек, соединённых стяжками и столом. Ножевая балка — сварная жёсткая конструкция, движется вертикально-поступательно в бронзовых направляющих, установленных под углом 1°30'. Привод — от индивидуального электродвигателя (11 кВт, 960 об/мин) через клиноременную передачу и цилиндрический редуктор на эксцентриковый вал.

Включение муфты — электромагнитное (шпоночная муфта в ступице зубчатого колеса). Остановка вала — ленточным тормозом периодического действия, срабатывающим в верхнем положении балки. Прижим листа механический, автоматический, согласованный с движением ножевой балки. Задний упор перемещается вручную (до 500 мм). Управление — от переносной электрической педали, пульт и электрошкаф расположены на правой стойке. Смазка — комбинированная (масляная ванна редуктора, шприцевание узлов). Режимы работы: единичный и автоматический ход.

Базовое климатическое исполнение — УХЛ, категория размещения 4 по ГОСТ 15150.

Особенности ножниц СТД9АЛ

Четырёхгранная заточка ножей — ресурс увеличивается за счёт последовательного поворота ножа новыми гранями.
Ножи съёмные, что упрощает перешлифовку.
Регулируемый зазор между верхним и нижним ножами (от 0,05 до 0,40 мм в зависимости от толщины листа).
Прижим имеет «окна» для резки по разметке, прижим съёмный.
Возможность резки по заднему упору или по разметке.
Тормозная система исключает инерционный забег ножевой балки.
Предохранительная фрикционная муфта защищает механизм от перегрузок.
Уравновешиватели (пружинные) обеспечивают плавность хода и компенсацию веса подвижных частей.
Станина и направляющие рассчитаны на длительный ресурс, направляющие из текстолита легко заменяются.
Электрооборудование позволяет управлять с педали или кнопок, есть световая сигнализация и местное освещение линии реза.

Толщина разрезаемых листов с временным сопротивлением σвр=450-500 МПа, мм	6,3
Ширина разрезаемых листов, мм	2500
Частота ходов ножа на пониженной скорости, мин^-1	25
Угол наклона подвижного ножа	1°30'
Мощность электродвигателя главного привода, кВт	11,0
Длина	3700
Ширина	1770
Высота	1630
Масса, кг	4150
Частота ходов ножа, холостых на повышенной скорости, мин^-1	60
Вертикальный угол наклона подвижного ножа	2,10°
Нож листовой, мм	635х70х22
Ход ножа, мм	90
Номинальное усилие прижимной балки, кН	80
Расстояние от верхней кромки нижнего ножа до уровня пола, мм	900
Наибольшая длина отрезаемой полосы при работе с задним упором, мм	630
Расстояние от уровня пола до верхней кромки неподвижного стола, мм	2630

По Техническому Заданию заказчика ножницы модели СТД могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.
