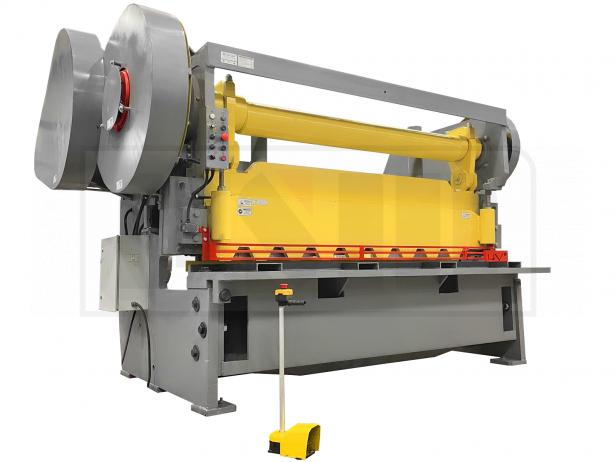

PSM МНГ 12X2500 Ножницы гильотинные электромеханические

Назначение ножниц гильотинных электромеханических МНГ 12х2500

Электромеханические гильотинные ножницы модели МНГ 12х2500 предназначены для резки листового материала, а также профильного проката — уголка, прутка и швеллера. Раскрой выполняется как по разметке, так и с использованием заднего упора.

Устройство ножниц гильотинных электромеханических МНГ 12х2500

Все узлы смонтированы на сварной станине из двух стоек, связанных стяжками и столом.

Привод — от электродвигателя через клиноременную передачу. Муфта включения электромагнитная, с автоматическим отключением после одного оборота вала. Управление — с педали или пульта, электрошкаф расположен на станине.

Ножевая балка Г-образной формы, усиленная рёбрами жёсткости. Во время реза лист прижимается к столу прижимной балкой; подъём прижима осуществляется упорами ножевой балки. Уравновешиватели компенсируют вес ножевой балки и снижают динамические нагрузки.

Предусмотрены защитная решётка с электрической блокировкой, ручной задний упор (до 500 мм), ленточный тормоз, ограждения подвижных частей, а также сортовая секция с комплектом ножей для резки уголка, прутка и швеллера.

Исполнение ножниц гильотинных электромеханических МНГ 12х2500

Климатическое исполнение базовое — УХЛ, категория размещения 4 по ГОСТ 15150-69. Оборудование может эксплуатироваться в заготовительных и ремонтных цехах машиностроительных предприятий при температуре окружающей среды от +1 до +35 °С и относительной влажности воздуха не более 80% при +25 °С.

По техническому заданию заказчика ножницы серии МНГ могут быть изготовлены с шириной стола до 3150 мм и максимальной толщиной реза до 20 мм; в этом случае габаритные размеры и масса оборудования изменяются. Детальное технико-коммерческое предложение предоставляется после получения технического задания. Завод-изготовитель сохраняет за собой право вносить технические изменения, которые не оказывают существенного влияния на характеристики ножниц.

Особенности:

• Ключевое отличие серии МНГ: наличие сортовой секции с комплектом ножей для резки уголка, прутка и швеллера (входит в стандартную поставку).

• Высокая скорость работы и возможность точной настройки интенсивности сжатия.

• Повышенная прочность и долговечность.

• Дополнительные опции (по заказу): увеличенный задний упор (до 1000 мм), угловая линейка, передние удлинители стола, рольганги, лазерный указатель линии реза, резиновые накладки прижима, откатная тележка.

Стандартная комплектация МНГ 12x2500

1. Ножницы МНГ12x2500 в сборе, включая:
• Электроршкаф и пульт управления;
• Педаль управления с кнопкой аварийного останова;
• Задний упор 500мм;
• Механизм прижима листа;
• Ножи листовые 625х60х25 мм (6 шт.);
• Сортовая секция с комплектом ножей для резки уголка, прутка и швеллера;
• Светодиодная линия освещения рабочей зоны.
2. ЗИП:
• Ножи листовые 625х60х25 мм (2 шт.);
• Винты М16 (4 шт.);
• Шприц рычажно-плунжерный.
3. Документация:
• Руководство по эскпулатации. (Паспорт);
• Декларация о соответствии ТР ТС;
• Комплект документации на приобретенные комплектующие.

Дополнительные опции МНГ 12x2500

• Угловая линейка 0-180;
• Передние удлинители стола;
• Боковой упор;
• Задний упор 700 мм;
• Задний упор 1000 мм;
• Задний упор с УЦИ;
• Резиновые накладки прижима;
• Рольганг неприводной;
• Рольганг приводной;
• Тележка откатная;
• Лазерный указатель линии реза.
