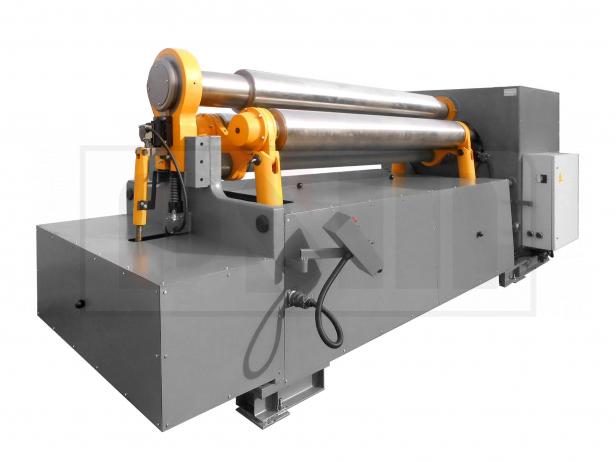

PSM ИБ2222 исп.2 Вальцы листогибочные трехвалковые асимметричные

Назначение вальцев трёхвалковых листогибочных ИБ2222 исп.2

Машина листогибочная трёхвалковая ИБ2222 исп. 2 предназначена для гибки цилиндрических обечаек из листового металла максимальным размером 2000х16 мм с пределом текучести σ_т=250 МПа (25 кгс/мм. кв.) в холодном состоянии.

На машине допускается гибка конических обечаек из листового металла при их комплектовании соответствующим приспособлением.

С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Для удобства эксплуатации, машина может комплектоваться средствами механизации: стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.

Машина листогибочная трёхвалковая изготовлена по ТУ3828-002-66656357-2021.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Особенности машины

• Машины листогибочные трехвалковые данной конструкции отличается прочностью, экономичностью и универсальностью.
• Серия трёхвалковых листогибочных машин модели ИБ является самой точной среди класса машин с тремя валками. Конструкция станины представляет собой цельное сварное основание, на котором смонтированы вертикальные стойки из листового материала, что обеспечивает достаточною жесткость и точности машины.
• Уникальной особенностью трёхвалковой листогибочной машины модели ИБ2222 исп. 2 является конструктив перемещения боковых валков, который реализует их перемещение по радиусной траектории одновременно в горизонтальной и вертикальной плоскостях, что обеспечивает плавное формирование контура обечайки и качественную подгибку края заготовки.
• Перемещение боковых валков с индивидуальным приводом от электродвигателей через редукторы, в схеме управления реализована возможность отдельной регулировки положения переднего и заднего валка, что обеспечивает возможность подгибки края заготовки.
• Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей.
• Верхний валок является опорным, вращение валка свободно и не имеет привода.
• Откидная опора верхнего валка с электромеханическим приводом обеспечивает его надежную фиксацию даже при максимальных нагрузках.
• Частотный преобразователь электродвигателя привода вращения боковых валков, обеспечивает плавную регулировку скорости проката заготовки в широком диапазоне.

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Стандартная комплектация ИБ2222

Дополнительные опции ИБ2222
