Ширина/Толщина разрезаемых листов, мм 3150/32
Особенности НА3225
Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.
Комплект поставки НА3225
- ножницы НА 3225 в сборе – 1 шт.,
- шприц – 1 шт.,
- болт М36 (для фундамента) – 4 шт.,
- педаль электрическая – 1 шт.,
- руководство по эксплуатации – 1 шт.,
- «СОЛО 3» СУ 60.000.06РЭ – 1 шт..
Ножницы НА3225 предназначены для прямолинейной резки листового и полосового материалов. Гильотины используются в заготовительных цехах предприятий машиностроения, судостроения и других отраслей промышленности. На гильотинных ножницах возможна резка неметаллических листовых материалов, исключающих затупление и растрескивание кромок ножей.
Характеристики НА3225
| Толщина разрезаемых листов с временным сопротивлением = 500МПа,мм | 32 |
| Ширина разрезаемых листов, мм | 3150 |
| Ход гидравлических прижимов, мм | 52 |
| Частота ходов ножа, холостых, мин-1 | 30 |
| Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла | 3,5 |
| Ход ножа, мм | 210 |
| Угол наклона подвижного ножа, ? | 2°40' |
| Усилие прижима, кН | 352 |
| Максимальное усилие реза, кН | 2195 |
| Длина листа отрезанного с упором, мм | 1000 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 900 |
| Расстояние между стойками в свету, мм | 3285 |
| Мощность электродвигателя, кВт | 46,5 |
| Длина | 5220 |
| Ширина | 2800 |
| Высота | 2950 |
| Масса, кг | 33950 |

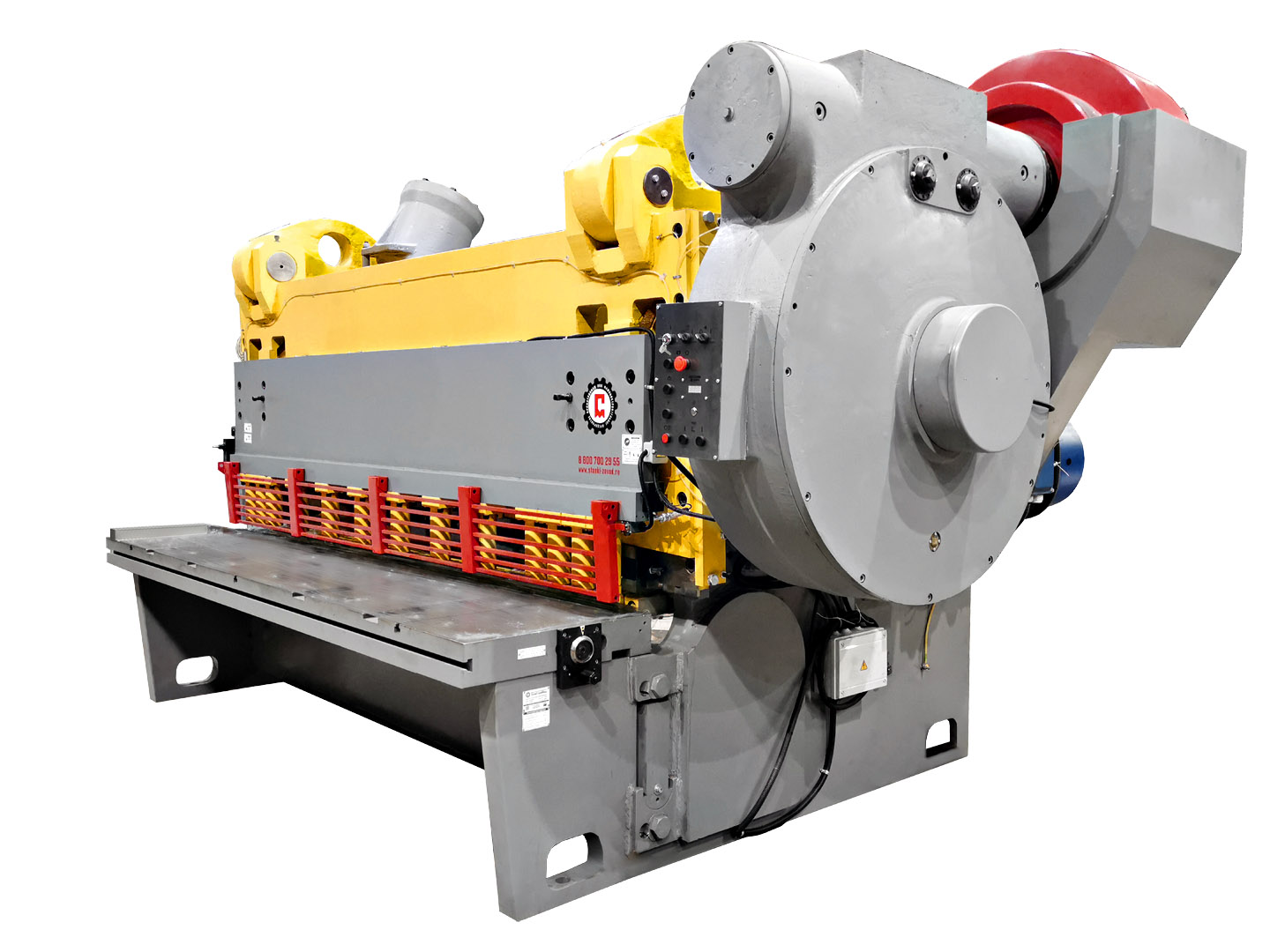

Фотографии
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
