ПромСтройМаш НА3223 Ножницы гильотинные, кривошипные НА-3223

Назначение гильотины НА3223

• гильотина НА3223 предназначена для резки листового материала с пределом прочности 50кг/мм2;
• изготавливается в климатическом исполнении УХЛ категория размещения 4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха +10С…+400С.

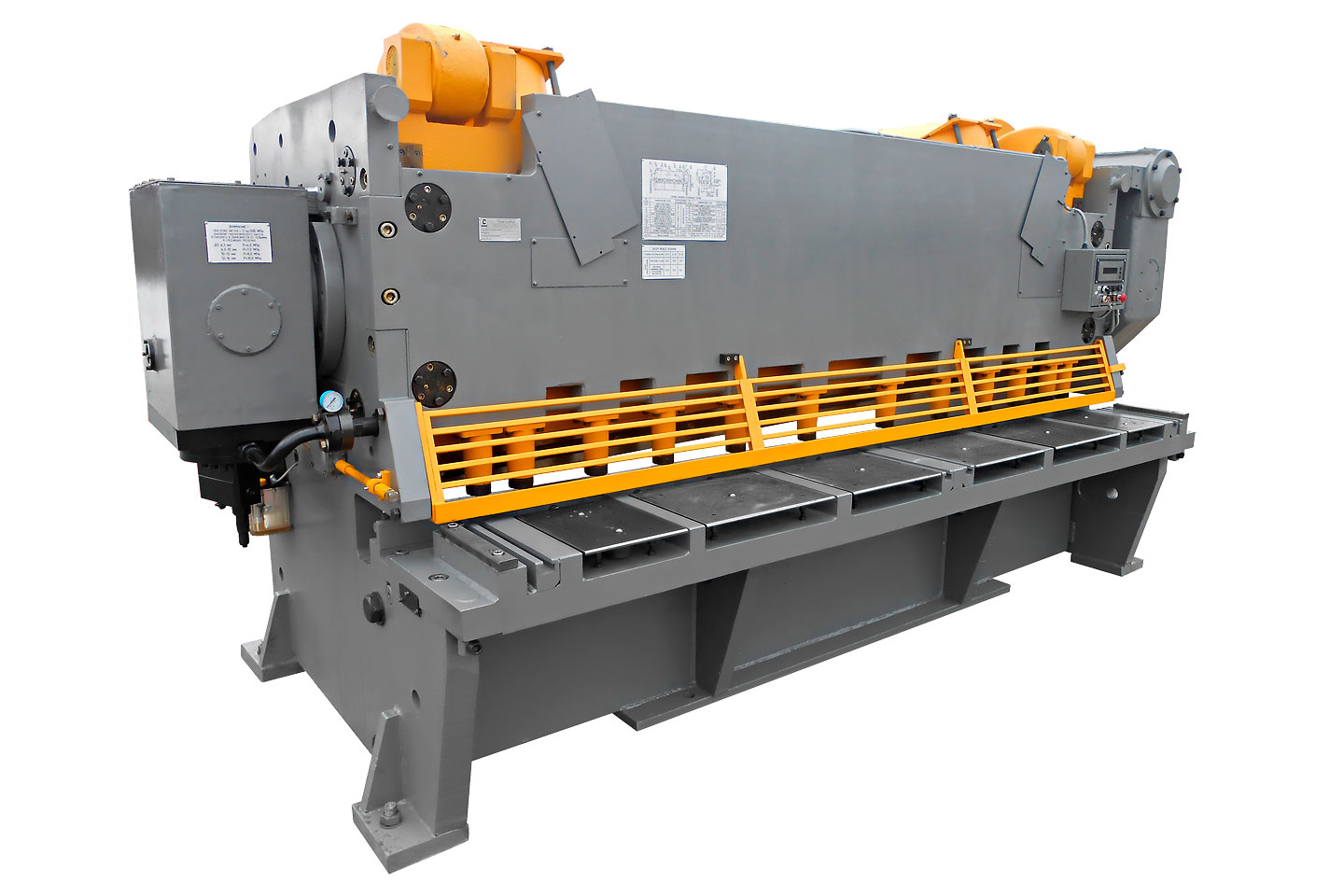

Ножницы гильотинные (гильотина) НА3223

Основными составными частями ножниц гильотинныx НА3223 являются:

1. станина
2. балка прижимная
3. редуктор
4. привод и ограждение
5. муфта-тормоз
6. балка ножевая
7. уравновешиватель
8. воздухопровод
9. привод заднего упора
10. защитная решетка
11. маслостанция
12. электрошкаф
13. пульт управления
14. насос гидравлический
15. фундамент
16. боковой упор

Комплект поставки ножниц гильотинныx НА3223

Устройство и работа ножниц гильотинныx НА3223

Схема кинематическая принципиальная ножниц гильотинныx НА3223

ВНИМАНИЕ!

Допустимое число резов в пределах от 3,5 минˉ¹ (при резке наибольших размеров разрезаемого металла – толщине 20 мм и ширине реза 3150 мм) до 10 минˉ¹ выбирается таким образом, чтобы время между резами обеспечивало разгон маховика до номинальных оборотов.

Длительность перерыва для восстановления энергии маховика между ходами ножевой балки ножниц гильотинныx НА3223должна составлять от 15 сек. до 4 сек.

Если, в зависимости от толщины и прочности свойств листа, длины отрезаемой заготовки и скорости подачи листа, нельзя обеспечить указанное число резов в автоматическом режиме, то работу осуществлять в ручном режиме.

Категорически запрещается работа ножниц гильотинныx НА3223 в любом режиме и при любых параметрах разрезаемого листа при числе резов более 10 мин-1.

Устройство узлов ножниц гильотинных НА3223

Станина ножниц гильотинных НА3223

К станине, состоящей из двух стоек (1, 2), соединенных траверсой (3) и стяжкой (4), крепятся все остальные узлы ножниц НА3223.

На стойки и траверсу опирается стол (5), к которому крепятся нижние ножи (7).

В стол ножниц НА3223 встроены специальные шариковые опоры (8) для облегчения передвижения листа по столу.

Прижимная балка ножниц гильотинных НА3223

Прижимная балка служит для прижима листа к столу ножниц НА 3223 во время резания. Прижим листа осуществляется штоками (2) гидроцилиндров (1), которые крепятся к прижимной балке (3). Масло от гидронасоса через трубу (4) поступает в канал балки и в поршневые полости гидроцилиндров.

По окончании резания штоки поднимаются пружинами (5) и вытесняют масло обратно в гидронасос. Давление масла, создаваемое гидронасосом, контролируется манометром (6). При первоначальном пуске ножниц для удаления воздуха из гидросистемы открывается вентиль (8) и воздух из системы удаляется в атмосферу. Гидроцилиндры и ножи ножевой балки закрываются ограждением (9).

Привод и редуктор ножниц НА3223

Привод осуществляется от электродвигателя (12) через клиноременную передачу и червячный редуктор на эксцентриковый вал. В маховик (1) вмонтирована муфта-тормоз, с пневматическим включением. При подаче воздуха через воздухоподводящую головку (4) и вал (2) в полость (5) цилиндра под воздействием сжатого воздуха цилиндр (6) перемещается вдоль оси вала в сторону муфты и зажимает ее ведущие диски (7), связанные с маховиком, обеспечивая номинальный крутящий момент. Вращение через ступицу (8) передается на червячный вал (2) редуктора.

При выпуске сжатого воздуха из полости цилиндра под воздействием пружин (9) цилиндр возвращается в сторону тормоза и зажимает тормозной диск (10), производя торможение ведомых частей ножниц НА3223.

В червячный редуктор заливается масло, уровень которого контролируется по маслоуказателю (11).

Балка ножевая ножниц гильотинных НА3223

Ножевая балка – это жесткая сварная конструкция. Ползуну (1) через шатуны (2) сообщается возвратно-поступательное движение эксцентриковым валом (3). В нижней части основания ползуна имеются пазы для скрепления направляющей заднего упора (4) и крепления верхних ножей (7). К ребрам ползуна крепятся вилки (5,6), в которые ввинчиваются тяги уравновешивателей. Для улучшения качества реза ножевая балка наклонена под углом 2°10´ по отношению к нижнему ножу ножниц гильотинных НА3223.

Уравновешиватель ножниц НА3223

Конструктивно уравновешиватель представляет собой пневматический цилиндр (7), закрепленный на станине. Тяга (4) шарнира соединена с кронштейном ножевой балки и поршнем (3). Штоковая полость соединена с ресивером. Основные функции узла – уравновешивать вес ножевой балки и обеспечивать выбор зазора между направляющими станины и ножевой балки.

Привод заднего упора ножниц гильотинныx НА3223

Задний упор ножниц гильотинныx НА3223 подвешен к двум ползушкам (1,2) и на ролике (3), который свободно катится в направляющей (4), закрепленной на основании ножевой балки. Установка заднего упора на определенное расстояние от линии реза осуществляется электродвигателем (5) через червячный редуктор (6), две пары конических шестерен (7) и два ходовых винта (8,9).

При вращении ходовых винтов ползушки перемещают упор на требуемую ширину отрезаемой полосы. Для предотвращения заклинивания отрезаемой полосы между ножом и упором последний при ходе ножевой балки вниз отводится от ножа вниз и назад.

Балка упорная гильотинныx ножниц НА3223

Представляет собой сварную конструкцию, базовыми деталями которой являются швеллер и лист.

гидросистема гильотинных ножниц НА3223

При повороте эксцентрикового вала кулак (6), воздействуя на обойму (9) подшипника (8) , перемещает поршень ступени низкого давления (4). В момент максимального усилия на предохранительный клапан ступени низкого давления (13) перемещается одновременно с поршнем ступени высокого давления (5). После этого масло, нагнетаемое поршнем ступени низкого давления, поступает в полость «В», а масло, нагнетаемое перемещающимся цилиндром ступени высокого давления, продолжает поступать в гидроприжимы, поднимая давление в последних до величины, определяемой затяжкой пружины напорного золотника (15).

При движении поршня ступени низкого давления и цилиндра ступени высокого давления давление в полости «Б» падает, пружина закрывает предохранительный клапан ступени низкого давления и отводит поршень ступени высокого давления от торца крышки. Масло из гидроприжимов возвращается в полость «А».

Часть масла, которая при ходе поршня низкого давления вниз была вытеснена по зазорам поршней через предохранительный клапан ступени низкого давления и через напорный золотник, поступает из полости «В» в полость «А» и далее в полость «Б».Пневмосистема гильотинных ножниц НА3223

Пневмосистема ножниц НА3223 предназначена для привода пневматических исполнительных механизмов ножниц.

Она работает на сжатом воздухе давлением от 0,45 МПа до 0,6 МПа, загрязненностью не более 10 класса по ГОСТ 17433-80 при температуре окружающего воздуха от +1°С до +55°С и относительной влажности до 70%.

Воздух проходит через блок кондиционирования, где очищается от вредных частиц, воды и компрессорного масла. Далее по двум трубопроводам подается в полости ресивера.

При включении электромагнитов трехлинейного распределителя сжатый воздух из полости «А» ресивера через воздухоподводящую головку подается в полость муфты-тормоза.Из полости «Б» ресивера воздух подается к уравновешивателям.

Контроль за величиной давления сжатого воздуха в пневмосистеме ножниц НА3223 осуществляется визуально с помощью манометра.Система смазки гильотинных ножниц НА3223

принципиальная схема смазки ножниц гильотинных НА3223

Смазка ножниц НА3223 обеспечивается следующими системами:

• централизованной системой смазки направляющих ползуна, опор шатуна, опор эксцентрикового вала, буксы червячного редуктора;
• периодической системой густой смазки, осуществляемой шприцем с помощью масленок для смазки подшипников маховика и головки, подшипников червячного вала, механизма регулировки ползуна, осей тяг уравновешивателей, втулок гидроприжимов, штоков, уравновешивателей, осей опорных роликов, осей рычагов направляющих ползушки, оси ролика подвески, направляющей подвески, подшипников ходовых винтов;
• периодической жидкой смазкой;
• периодической густой смазкой вручную шарикоподшипников, шестерен привода и подшипников ходовых винтов, манжет поршня уравновешивателей;
• периодической жидкой смазкой, осуществляемой наполнение ванн подшипников уравновешивателей, пневмосистемы, редуктора главного привода, корпуса гидронасоса, редуктора, винтов ходовых.

Точки смазки гильотинных ножниц НА3223

порядок работы на ножницах гильотинных НА3223

• Ножницы гильотинные НА3223 работают на одиночных и непрерывных ходах.
• Резка листов максимальной толщины и ширины, указанных в паспорте ножниц НА3223, на непрерывных ходах недопустима, т.к. мощность установленного электродвигателя рассчитана на использование 20% ходов.
• Настройка ножниц гильотинных НА3223 для резки полос заданной ширины производится перемещением заднего упора посредством нажатия кнопок «Вперед» или «Назад», а ширина полосы определяется по шкале, нанесенной на боковую линейку.
• Зазор между ножами устанавливается оптимальный – 6-8% от толщины листа для углеродистой стали обыкновенного качества.
• После установки зазора произвести 1-2 пробных реза, проверить качество отрезаемой заготовки (при необходимости произвести подналадку зазора).
• Не допускается резка листов максимальной толщины и ширины из материала с пределом прочности больше 50 кгс/мм².
• Не допускается резка затупленными ножами (радиус затупления ножей не должен превышать 0,8 мм).

В Н И М А Н И Е!

Во время работы ножниц гильотинных НА3223 категорически запрещается:

1. откидывать или снимать ограждение зоны прижима и реза;
2. вести наладку, регулировку, чистку агрегата;
3. производить смазку ножниц НА3223 шприцем;
4. находиться в зоне выгрузки отрезанных заготовок;
5. резать материал, не соответствующий технической характеристике ножниц НА3223
