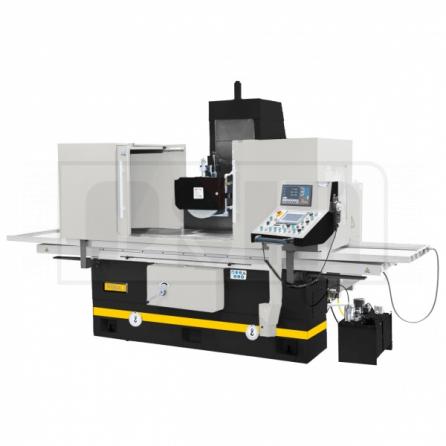

Плоскошлифовальный станок STALEX SG-50160AHD
- Описание
- Характеристики
- Комплектация
Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы в исходное положение.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
Размер стола, мм | 500х1600 |
Т-образный паз, мм | 3/18 |
Макс. длина продольного шлифования, мм | 1700 |
Макс. длина поперечного шлифования, мм | 560 |
Макс. расстояние ось шпинделя-стол, мм | 600 |
Максимальная нагрузка на стол, кг | 900 |
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
Автоподача вертикальная, мм | 0,005/0,01/0,015/0,02/0,03/0,04 |
Ускоренное вертикальное перемещение, мм | 50-500 /мин |
Цена деления нониуса вертикального перемещения, мм | 0,005 /об |
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
Поперечный ход стола за оборот маховика, мм | 5 |
Цена деления нониуса поперечного перемещения, мм | 0,02 |
ШПИНДЕЛЬ | |
Частота вращения шпинделя, об/мин | |
Диаметр шлифовального круга, мм | 350 |
Ширина шлифовального круга, мм | 50 |
Отверстие шлифовального круга, мм | 127 |
МОЩНОСТЬ | |
Мощность шпинделя, кВт | 7,5 |
Общая номинальная мощность, кВт | 13,2 |
Мощность двигателя гидравлики, кВт | 3,0 |
Двигатель вертикального перемещения, кВт | 0,5 |
Масса нетто/брутто, кг | 6000/6350 |
Ускоренное поперечное перемещение стола, м/мин | |
Габаритные размеры (ДхШхВ), мм, мм | 5640х2250х2500 |
Автоматическое поперечное перемещение стола, мм | 0,5-30 /цикл |
Электромагнитные плиты(р-р/кол-во) | 500х800/2 шт. |
Скорость продольного перемещения стола, плавно, мм | 5-25 /мин |
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт, контроллер PLC Siemens
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Приспособление для параллельной правки
- Алмазный карандаш
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
