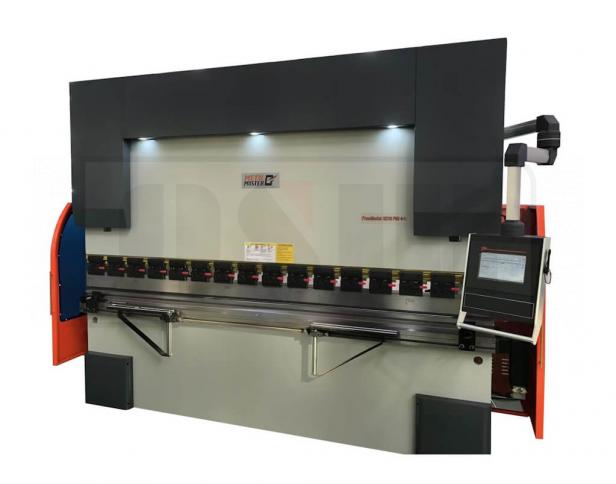

Metal Master PRESSMASTER 2590 PRO 4+1 Пресс гибочный гидравлический
- Описание
- Характеристики
Листогибочные прессы серии PressMaster PRO 4+1 оснащены мощными синхронизированными цилиндрами. Эта схема применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры, моторизированная система бомбирования и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен итальянским ЧПУ ESA S630. Управление по оси Y осуществляется ЧПУ с помощью синхронизированных гидроцилиндров. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечают сервоприводы и высокоточное ШВП с линейными направляющими.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ четырехосевой | ESA S630 с сенсорным экраном |
| Приводы по осям | Сервопривод |
| Система компенсации прогиба (бомбирование) | Моторизированная |
| Электроавтоматика | Schneider Electric |
| Двигатель | Siemens |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийной остановки |
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 240 |
| 4 | 70 |
| 5 | 95 |
| 6 | 530 |
| 7 | 140 |
| 8 | 410 |
| 9 | 120 |
Верхний и нижний инструмент
ПуансонМатрица
Панель управления

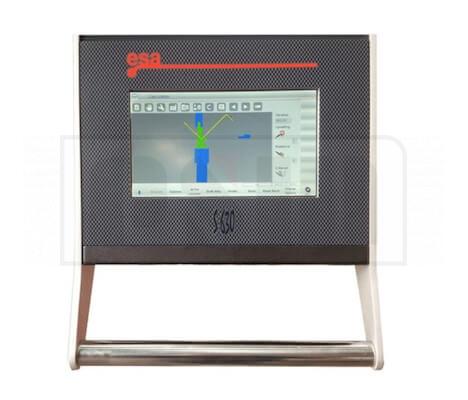

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ ESA S630 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ ESA S630 с сенсорным экраном имеет:
- Программирование угла гиба в градусах;
- 10-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

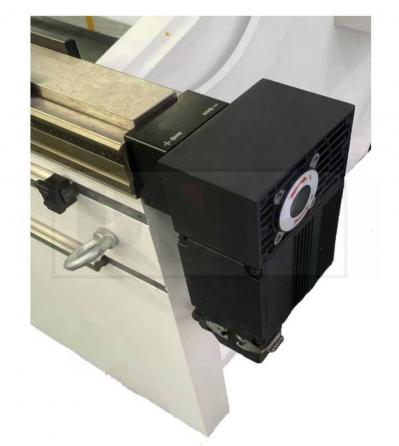

Моторизированное бомбирование – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

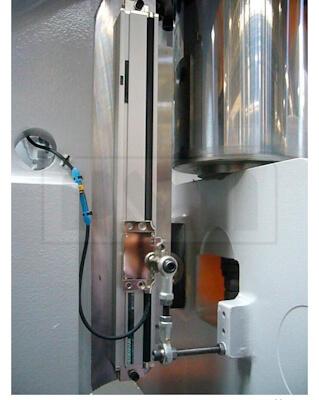

Высокоточные оптические линейки от итальянского бренда GIVI обеспечивают точную синхронизацию осей Y1 и Y2.

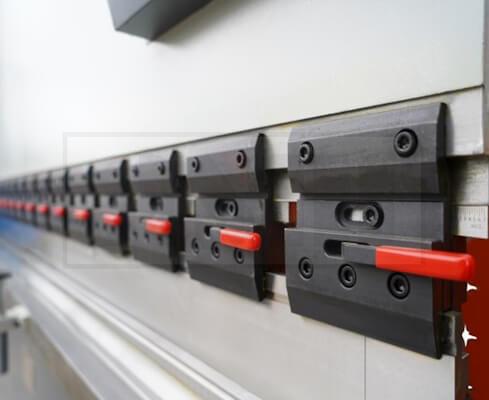

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

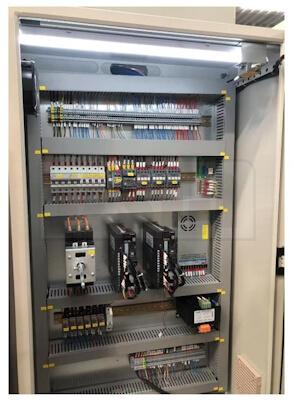

Электро-шкаф служит для безопасного размещения электрокомпонентов станка. В листогибочных прессах серии PressMaster PRO 4+1 используются электрокомпоненты компании Schneider Electric.

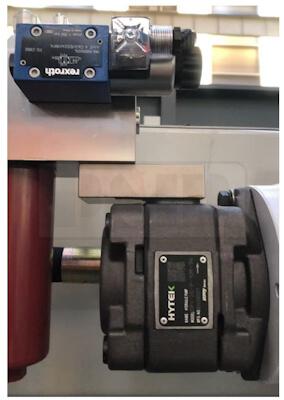

Гидравлическая система от немецкого бренда Rexroth расположена на верхней части станка. Также на прессах серии PressMaster PRO 4+1 установлен гидравлический насос бренда SUNNY, который обеспечивает надежную работу гидравлической системы за счет высоких эксплуатационных показателей.

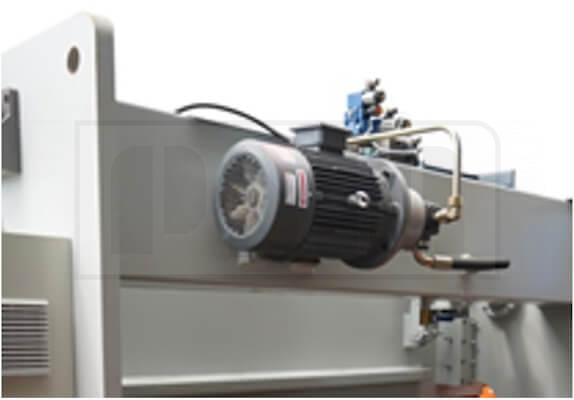

Станок оснащен мощным и надежным двигателем от европейского бренда Siemens мощностью 7,5 кВт.

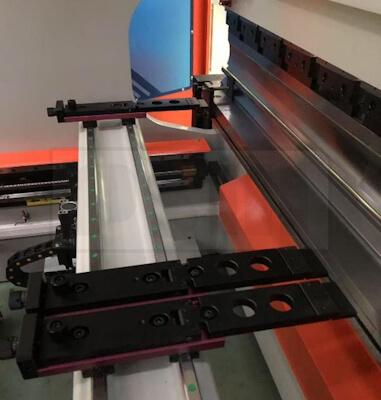

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Задние упоры поддерживают работу по осям X и R.
Стандартная комплектация:
- Четырехосевая система ЧПУ ESA S630
- Инструмент: Матрица 4-сторонняя/пуансон;
- Бомбирование моторизированное;
- Боковое защитное ограждения;
- Заднее световое защитное ограждение;
- Электроавтоматика от европейского бренда Schneider Electric;
- Зубчатый масляный насос;
- Быстросъёмный инструмент;
- Главный двигатель бренда Siemens.
Профили, получаемые при использовании листогибочного пресса:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО ГИБОЧНОГО ПРЕССА METAL MASTER PressMaster 2590 PRO 4+1:
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Моторизированное бомбирование
Система моторизированной корректировки формы стола включена в стандартную комплектацию. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего светового защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
| Усилие, тонн | 90 |
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2050 |
| Глубина зева, мм | 410 |
| Ход пуансона, мм | 275 |
| Расстояние между столом и траверсой, мм | 530 |
| Скорость рабочая/прямого/обратного хода, мм/с | 9,5/200/155 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х, мм | ±0,1 |
| Количество пальцев заднего упора, шт | 2 |
| Мощность двигателя, кВт | 7,5 |
| Уровень шума, дБ | ≤88 |
| Объем масляного бака, л | 300 |
| Система управления | ESA S630 |
| Габаритные размеры станка (ДхШхВ), мм | 3100×1400×2400 |
| Габаритные размеры упаковки (ДхШхВ), мм | 2700×1400×2400 |
| Масса станка (нетто/брутто), кг | 5095/5100 |
сроки поставки уточняйте у менеджеров
