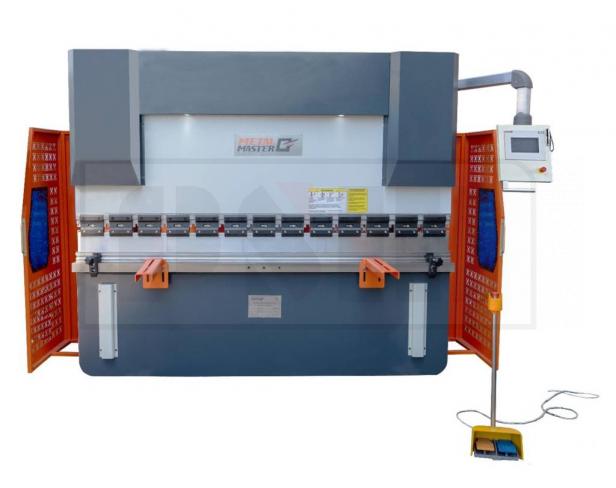

Гидравлический листогибочный пресс METAL MASTER PressMaster 32100 Servo
- Описание
- Характеристики
Листогибочный пресс Metal Master PressMaster 32100 Servo имеет жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ TP10S с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает сервопривод и высокоточные ШВП с направляющими и датчиком обратной связи.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | TP10S с сенсорным экраном |
| Приводы по осям X/Y | Серводвигатель |
| Электроавтоматика | Schneider |
| Двигатель | Siemens |
| Инвертор | Delta |
| Уплотнения | NOK Japan |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 3 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 180 |
| 3 | 95 |
| 4 | 95 |
| 5 | 75 |
| 6 | 440 |
| 7 | 220 |
| 8 | 360 |
| 9 | 150 |
Верхний и нижний инструмент
ПуансонМатрица
Панель управления
На панели управления расположен ЧПУ TP10S с сенсорным экраном, ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.
Система ЧПУ TP10S с сенсорным экраном имеет:
- 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
- Сервопривод по осям X и Y для достижения высокоскоростного и высокоточного позиционирования, повышения эффективности и точности обработки;
- Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
- Управление положением заднего упора;
- Управление положением слайдера (верхней балки);
- Таблица конфигурации для настройки последовательности клапанов;
- Программное ограничение хода;
- Программирование угла, система автоматически рассчитывает глубину гиба;
- Функция резервного копирования и восстановления параметров;
- Имеется функция автоматического обнаружения помех и столкновений;
- Интерактивный дисплей и система оповещения об ошибках и авариях;
- Функция регулировки обратного расстояния повышает эффективность работы машины;
- Позиционирование точки зажима регулируется автоматически;
- Внесение параметров гибочного инструмента;
- Несколько режимов работы (движение точки, одновременное, непрерывное);
- Сохраняются данные параметров, места установки и программы.

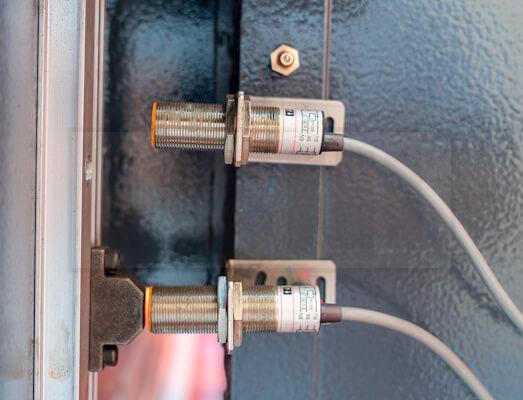

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

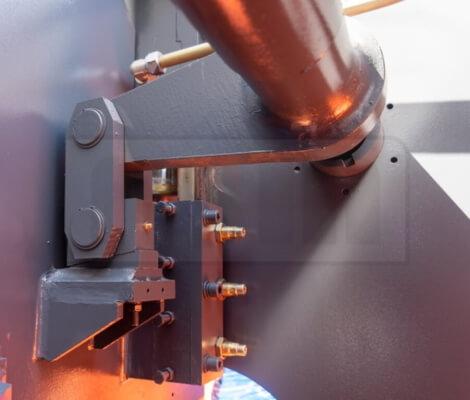

Синхронизация работы цилиндров через торсионный вал.
Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 1000мм + 700мм + 500мм + 165мм + 835мм (100+10+15+20+40+50+200+300+100).

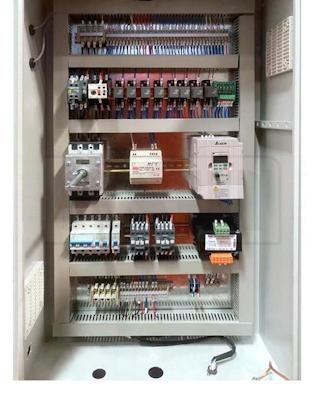

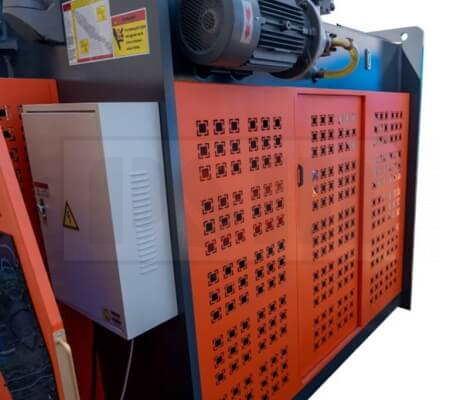

Электро-шкаф
Электро-шкаф служит для размещения электрооборудования станка. В станках серии PressMaster Servo используется электрооборудование компании Schneider Electric.

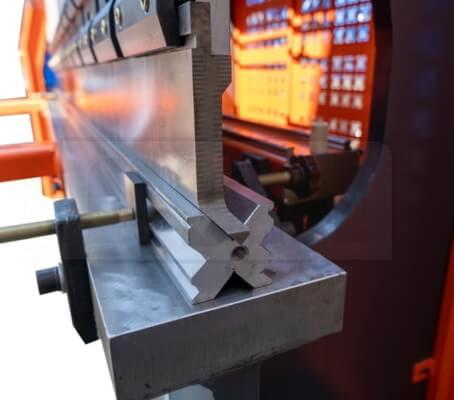

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.

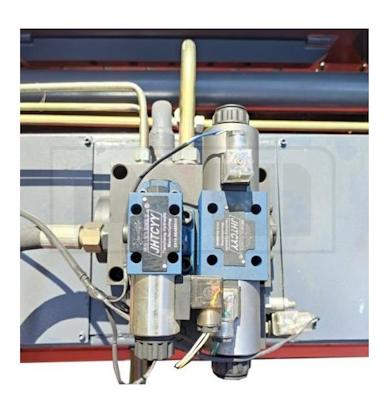

Гидравлическая система
Гидравлическая система бренда Rexroth расположена на верхней части станка.

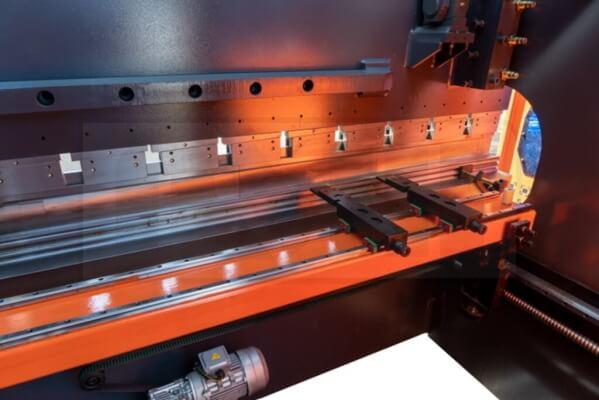

Задний упор с сервоприводом и линейными направляющими
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

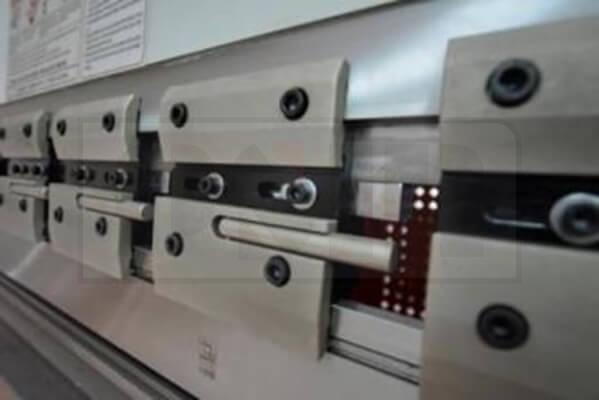

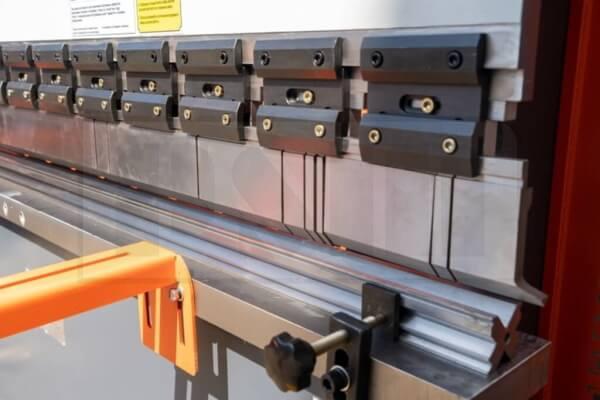

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Дополнительные опции:

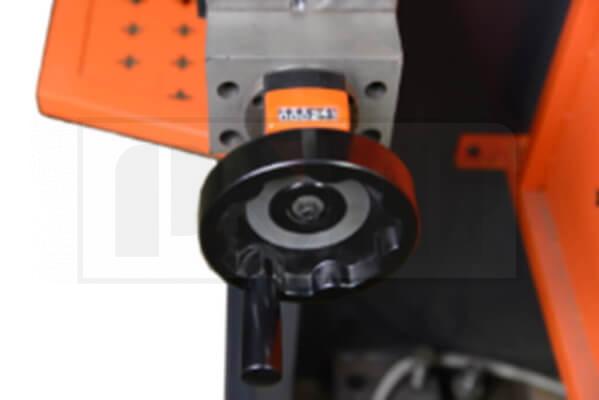

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Стандартная комплектация:
- Двухосевая система ЧПУ TP10S с сенсорным экраном
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Сервоприводы по осям Y, X;
- Боковое и заднее защитные ограждения;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент;
- Главный двигатель бренда Siemens.
Профили, получаемые при использовании листогиба:
Особенности гидравлического вертикального гибочного пресса METAL MASTER PRESSMASTER 2040 SERVO
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
| Усилие, тонн | 100 |
| Длина рабочего стола, мм | 3200 |
| Расстояние между колоннами, мм | 2600 |
| Глубина зева, мм | 350 |
| Ход пуансона, мм | 135 |
| Расстояние между столом и траверсой, мм | 440 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/130/100 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х, мм | ±0,1 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора, шт | 3 |
| Мощность двигателя, кВт | 7,5 |
| Габаритные размеры, мм | 3800x1700x2340 |
| Масса нетто/брутто, кг | 6000/6050 |
сроки поставки уточняйте у менеджеров
