не выпускается! подберём аналог
Особенности JMD-16A
- Предназначен для индивидуального применения
- Двухдиапазонная плавная регулировка частоты вращения шпинделя
- Наклон фрезерной головки в обе стороны на 90 градусов
- Устройство цифровой индикации по оси Z
Комплект поставки JMD-16A
- Сверлильный патрон с оправкой
- Инструмент для обслуживания станка
- Инструкция на русском языке
Настольный сверлильно-фрезерный станок JET JMD-16A предназначен для выполнения фрезерных, сверлильных работ и нарезания резьбы в заготовках из различного металла (черные и цветные металлы и их сплавы). Производственная компания JET выпускает высококачественные станки. Станок JET JMD-16A обеспечивает высокую точность аккуратность как сверления, так и фрезерования металлических заготовок. Непосредственно рабочий процесс осуществляется при помощи консоли управления, расположенной на корпусе станка, которая расположена под рабочей рукой оператора Имеющийся рабочий крестовый стол, регулирующийся направляющими типа ласточкин хвост позволяют максимально точно установить деталь для обработки. Цифровая индикация оборотов шпинделя способствует установки более точных настроек. Частота вращения шпинделя двухдиапазонная плавная. Рабочий стол снабжен Т- образными пазами что позволяет установить дополнительные приспособления. Сверлильный узел имеет возможность наклона до 90 градусов в обе стороны. Защитный экран исключает вылет стружки в сторону оператора. Станок соответствует всем требованием для безопасной работы.
Скачать документацию на Фрезерный станок с редуктором JMD-16A
Характеристики JMD-16A
| Макс. диаметр сверления (мм) | 16 |
| Макс. диаметр торцевой фрезы (мм) | 50 |
| Макс. диаметр концевой фрезы (мм) | 16 |
| Частота вращения шпинделя (об/мин) | 110-1030 |
| Частота вращения шпинделя, плавно (об/мин) | 210-2030 |
| Ход пиноли шпинделя (мм) | 50 |
| Конус шпинделя | МК-2 |
| Расстояние шпиндель-стойка (мм) | 185 |
| Наклон фрезерной головы | ±90 |
| Размер стола по оси X и Y (мм) | 400х120 |
| Ход стола по оси X и Y (мм) | 260х150 |
| Ширина Т-образного паза (мм) | 10х35 |
| Перемещение по оси Z (мм) | 210 |
| Напряжение (В) | 230 |
| Выходная мощность (кВт ) | 0,75 |
| Габаритные размеры (ДхШхВ) (мм) | 500х450х760 |
| Масса (кг) | 500х450х760 мм Масса 70 |
| Артикул | 50001016M |

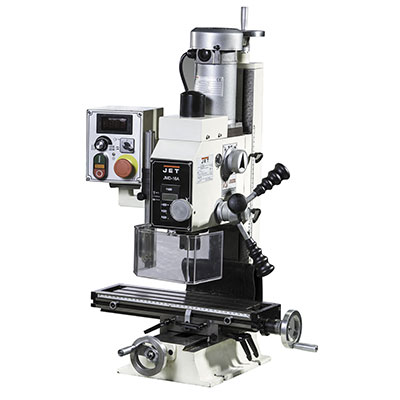

Фотографии фрезерно-сверлильного станка JMD-16A
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
