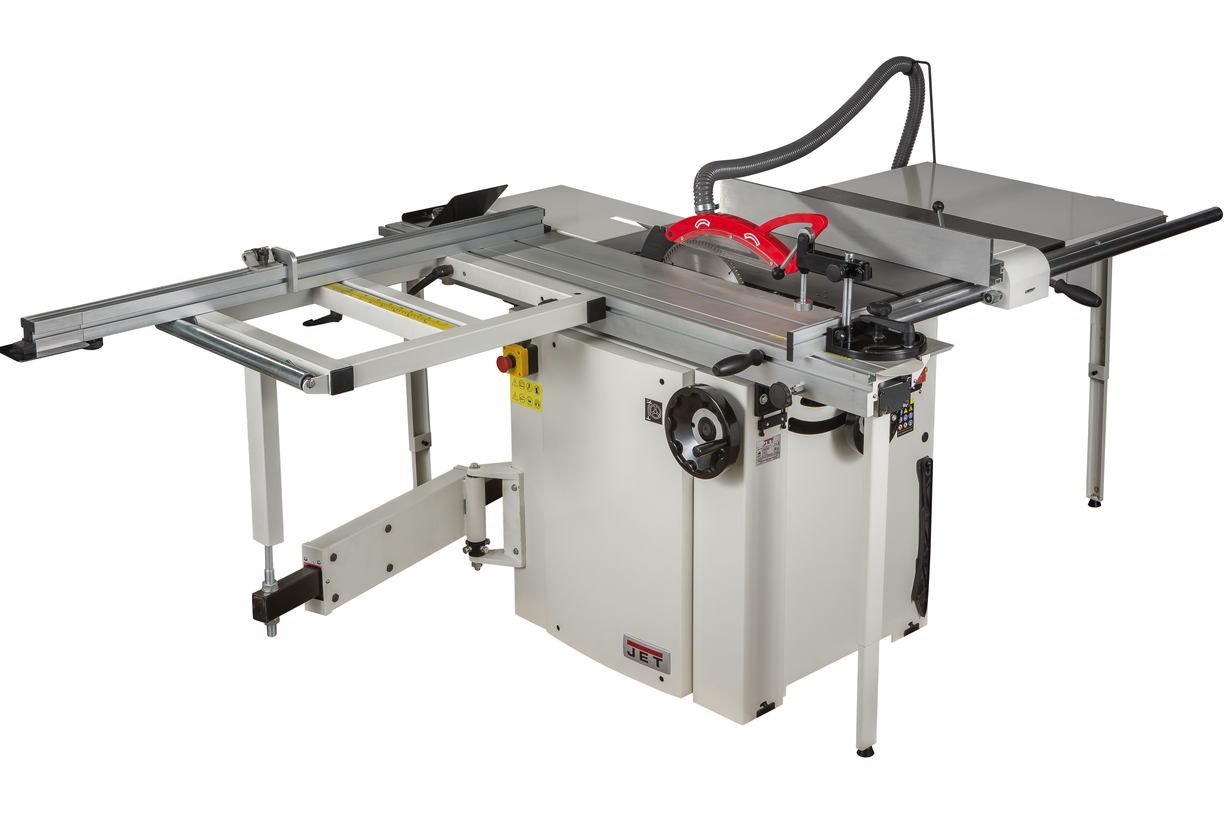

Форматно-раскроечный станок JTSS-1600


Артикул: 10000044T
jtss-1600 Форматно-раскроечный станок
Цена jtss-1600: 200 000 руб

Особенности JTSS-1600

  • Привод подрезного диска от основного двигателя
  • Пильный модуль из чугунного литья
  • Регулировка положения расклинивающего ножа
  • Регулировка наклона пильного диска
  • Регулировка глубины пропила
  • Рабочий стол из чугунного литья
  • Съемный расширитель рабочего стола из чугуна справа
  • Съемный расширитель рабочего стола из стального листа справа
  • Съемный удлинитель рабочего стола из стального листа
  • Регулируемый параллельный упор с эксцентриковым зажимом
  • Подвижный стол из алюминиевого профиля
  • Съемный расширитель подвижного стола с телескопической опорой
  • Эксцентриковый прижим заготовки для фиксации на подвижном столе
  • Регулируемый продольный упор заготовки
  • Выдвижной концевой упор заготовки
  • Поворотный упор подвижного стола с угловой разметкой

Комплект поставки JTSS-1600

  • Пильный диск Z96
  • Подрезной диск Z20
  • Параллельный упор
  • Чугунный расширитель рабочего стола справа
  • Стальной из листа расширитель рабочего стола справа и опора для него
  • Удлинитель рабочего стола
  • Подвижный стол
  • Упор подвижного стола с угловой разметкой
  • Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
  • Прижим заготовки

Jet JTSS-1600 форматно-раскроечный станок профессионального класса для работы с древесиной и ламинированными материалами на её основе. Важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые обычно приходится докупать.

Рабочий стол выполнен из чугунного литья, его можно расширить одной или двумя секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволяет распиливать детали с отступом 1220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.

Станок оборудован подвижным столом (кареткой), ход которого составляет 1600 мм. При работе на нем деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартный комплект входит и расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.

В остальном конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса: предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.

Скачать документацию на Форматно-раскроечный станок JTSS-1600

Характеристики JTSS-1600

Частота вращения пильного диска на холостом ходу (об/мин)4500
Частота вращения подрезного диска на холостом ходу (об/мин)8500
Внешний (посадочный) диаметр пильного диска (мм)300 (30)
Внешний (посадочный) диаметр подрезного диска (мм)90 (20)
Угол наклона пильного диска 0-45
Максимальная глубина пропила под углом 0 и 45 (мм)100 и 80
Размеры рабочего стола (ДхШ) (мм)800 х 385
Удлинение рабочего стола (ДхШ) (мм)500 х 310
Расширение рабочего стола из чугуна справа (ДхШ) (мм)800 х 440
Дополнительное расширение рабочего стола из стального листа справа (ДхШ) (мм)800 х 440
Максимальная ширина заготовки при пилении с параллельным упором справа (мм)1220
Размеры подвижного стола (ДхШ) (мм)1600 х 270
Удлинение подвижного стола (ДхШ) (мм)580 х 680
Максимальная ширина до ограничителя торцевого упора подвижного стола (мм)2200
Ход подвижного стола (каретки) (мм)1600
Максимальная длина распила на подвижном столе (мм)1600
Диаметр вытяжного штуцера (мм)100
Габаритные размеры (ДхШхВ) (мм)1600 х 2280 х 865
Масса(кг)265
Артикул (400 В)10000044T
Потребляемая (выходная) мощность (кВт)3,8 (3,0)

Вид на узлы форматно-раскроечного станка JTSS-1600

JTSS-1600
JTSS-1600
JTSS-1600
JTSS-1600
JTSS-1600
JTSS-1600

Форматно-раскроечные станки Jet

Фото Модель Частота вращения пильного диска на холостом ходу (об/мин)Частота вращения подрезного диска на холостом ходу (об/мин)Внешний (посадочный) диаметр пильного диска (мм) Цена
pуб
JTSS-1600 JTSS-1600 45008500300 (30)200 000
JTSS-1700 JTSS-1700 40008000315 (30)по запросу
JTSS-3200X JTSS-3200X 40008000315 (30)380 000
Модель jtss-1600
Артикул 10000044T
Бренд Jet
Страна производстваТайвань
Гарантия от производителя
Цена 200 000 рублей
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
