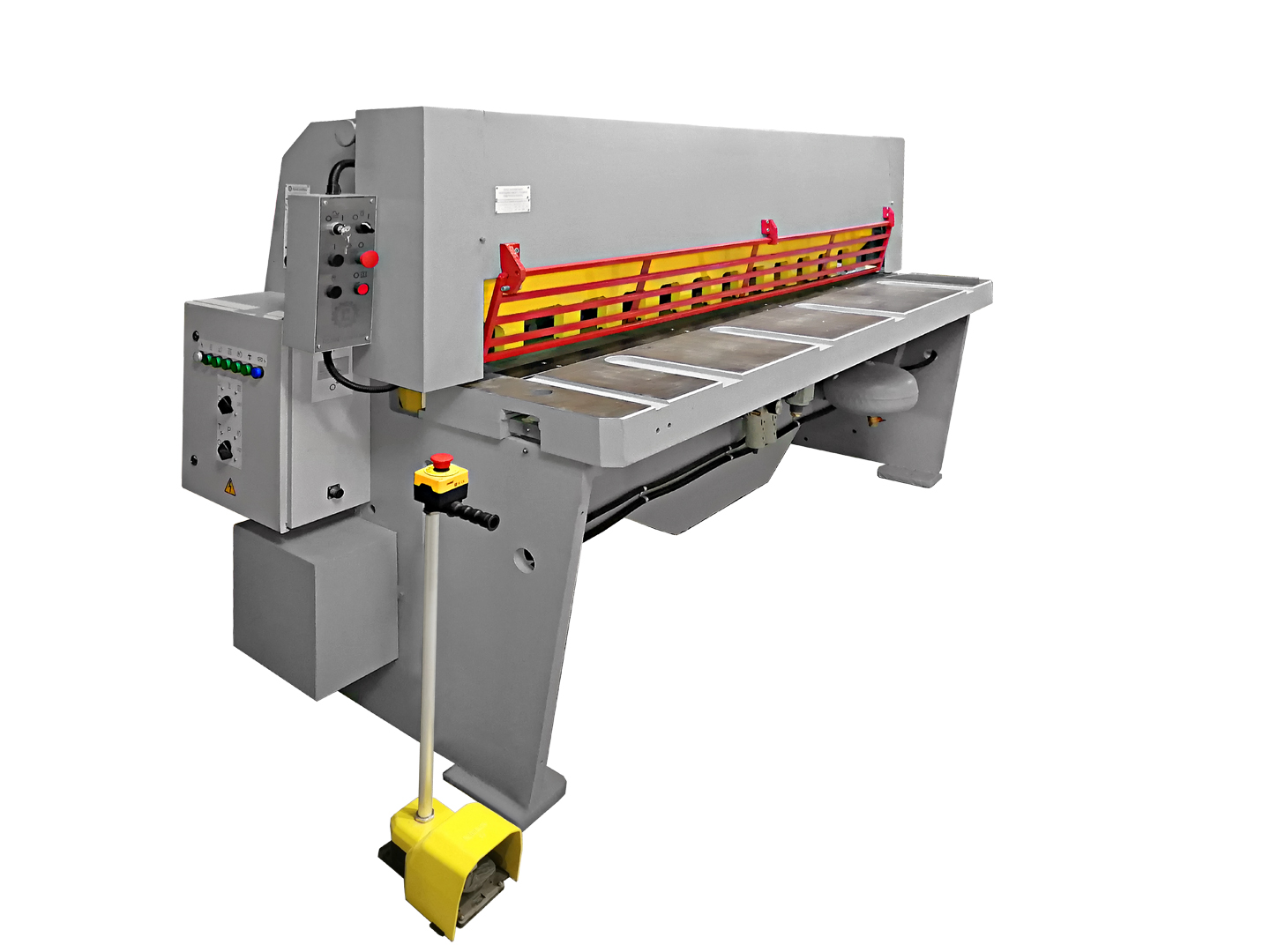

ПромСтройМаш НД3318 Ножницы гильотинные, кривошипные НД-3318

Артикул TDPK041030
Добавить к сравнению
2000
Ширина разрезаемых листов, мм
600
Длина листа отрезанного с упором, мм
50
Частота ходов ножа, холостых, мин-1
1°30'
Угол наклона подвижного ножа,
ПромСтройМаш НД3318 Ножницы гильотинные, кривошипные НД-3318
Ножницы гильотинные пневматические модели НД3318. Вид спереди
Ножницы гильотинные пневматические модели НД3318. Вид сбоку
Ножницы гильотинные пневматические модели НД3318. Вид сбоку
Ножницы гильотинные пневматические модели НД3318. Вид сзади
Ножницы гильотинные пневматические модели НД3318. Пульт управления
Ножницы гильотинные пневматические модели НД3318. Привод
Ножницы гильотинные пневматические модели НД3318. Направляющая упора
ПромСтройМаш НД3318 Ножницы гильотинные, кривошипные НД-3318
Ножницы гильотинные пневматические модели НД3318. Вид спереди
Ножницы гильотинные пневматические модели НД3318. Вид сбоку
Ножницы гильотинные пневматические модели НД3318. Вид сбоку
Ножницы гильотинные пневматические модели НД3318. Вид сзади
Ножницы гильотинные пневматические модели НД3318. Пульт управления
Ножницы гильотинные пневматические модели НД3318. Привод
Ножницы гильотинные пневматические модели НД3318. Направляющая упора
  • Описание
  • Характеристики
  • Комплектация

Ножницы серии "НД" с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НД3318 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Состав и комплект поставки гильотинных пневматических ножниц НД3318

Перечень составных частей ножниц НД3318

Позиция на рис Назначение Обозначение Количество на ножницы
1 Электрошкаф 92А.001 1
2 Конечный выключатель 41.001 1
3 Ограждение конечного выключателя 74.001 1
4 Пульт управления 93.001 1
5 Система смазки 81.001 1
7 Освещение линии реза 76.001 3
9 Воздухопровод 43.001 1
11 Прижимная балка 32.001 1
12 Ограждение ножевой балки 72.001 1
14 Ограждение привода 73.001 1
15 Задний упор 34.001 1
16 Уравновешиватель 33.001 2
18 Станина 11.001 1
19 Ножевая балка 31.001 1
20 Защитная решетка 75.001 1
21 Привод 21.001 1
22 Редуктор червячный с муфтой-тормозом 22.001 1

За дополнительную плату по особому заказу:

6 Боковой упор 35.001 1
8 Ограждение станины 71.001 1
10 Передний упор 36.001 1
13 Угловой упор 37.001 1
17 Датчики заднего упора 39.001 1
23 Рольганг Р-12 1
24 Транспортер ТЛ-88 1

Общий вид ножниц гильотинных пневматических НД3318 с обозначением составных частей

Общий вид ножниц гильотинных пневматических   НД3318

Комплект поставки НД3318 должен соответствовать нижеприведенной таблице

Обозначение Наименование Кол-во
НД3318-00-001 Ножницы в сборе. 1
  Шприц рычажно-плунжерный 1
Документы
НД3318-00-001РЭ Ножницы кривошипные с наклонным ножом НД3318 Руководство по эксплуатации. Список быстроизнашивающихся деталей. 1 1

Органы управления ножниц гильотинных пневматических НД3318

Расположение органов управления: кнопки «Пуск электродвигателя» (1), кнопки «Пуск муфты» (2), кнопки «Стоп непрерывного хода» (3), переключателя освещения зоны реза (4), кнопки «Общий стоп» (5), ключа-бирки (6), электрошкафа (7), электрической педали управления ножницами (8)

Органы управления ножниц гильотинных пневматических   НД3318

Кинематическая схема ножниц гильотинных пневматических НД3318

Привод в ножницах НД3318 осуществляется от электродвигателя (6) через клиноременную передачу (5) на маховик (4), соединенный муфтой-тормозом (3) с валом червяка. От вала червяка через червячную пару (12, 13) вращение передается на эксцентриковый вал (I) и ножевую балку (1). Перемещение заднего упора осуществляется с помощью маховичка (9), соединенного общим валом (II) с шестернями (8), которые перемещаются по рейкам (7).

Кинематическая схема ножниц гильотинных пневматических   НД3318

Система смазки пневматических гильотинных ножниц НД3318

Смазка ножниц НД3318 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.

Точки смазки

Место смазки

Способ смазки

Марка смазки

Режим

смазки

Кол-во

1, 2

Опоры эксцентрикового вала









Шприцевой









ЦИАТИ-203

ГОСТ 8773-73









2-1 раз в смену

Т  4, 5 – 3,5куб.см;

остальные 5 – 5 куб. см в каждую точку

3, 4, 5, 6

Втулки левого и правого шатунов

7, 8

Направляющие ножевой  и прижимной балки

9, 10, 11, 12, 13, 14, 15, 16, 17, 18

Втулки уравновешивателей

1 куб.см в каждую точку

25, 26

Подшипники червячного вала

1 раз в три месяца

29

Подшипники маховика

30

Редуктор

Заливной

Масло И-40

ГОСТ 20799-88

1 раз в месяц

Система смазки  пневматических   гильотинных ножниц НД3318

Работа на ножницах НД3318 при отсутствии смазки на трущихся поверхностях сборочных единиц ножниц не допускается.

Пневмосистема гильотинных ножниц НД3318

Сжатый воздух из общей магистрали поступает в ресивер (1). Затем через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 0,5 МПа.

Принципиальная пневматическая схема гильотинных ножниц НД3318<

Возможные неисправности пневмосистемы гильотинных ножниц НД3318 и способы их устранения

Неисправность Вероятная причина Способ устранения
Падение давления в пневмосистеме без расхода сжатого воздуха Негерметичность разъемных соединений Проверить и в случае необходимости подтянуть винты на пвневмоаппаратах и уплотнить резьбовые соединения
Влаготделитель не очищает сжаты воздух Большое количество конденсата в стаканчике влагоотделителя. Спустить конденсат
Загрязнился металокерамический фильтр Снять и прочистить фильтр
Регулятор давления не обеспечивает нормального регулирования давления Неплотное прилегание клапана Проверить состояние резинового вкладыша клапана и при необходимости заменить его.
Защемление толкателя клапана при его движении в направляющей втулке Исправить поверхности толкателя клапана и втулки, а при необходимости заменить их
Маслораспылитель не подает распыленное масло Засорился дроссель или маслопроводные трубки Снять маслораспылитель и прочистить дроссель и маслопроводные трубки
В трехходовом сдвоенном сблокированном клапане нарушена синхронизация работы клапанов Установленные пружины имеют разные усилия Установить пружины с одинаковыми усилиями
При пневмоблокировке в электрической цепи не снимаются напряжения Вышел из строя один из выключателей Заменить выключатель

Работа основных составных частей гильотинных пневматических ножниц НД3318

Станина ножниц НД3318

Станина ножниц НД3318 является базовой сборочной единицей, имеет сборно-сварную конструкцию, состоящую из двух стоек (1) и (8), соединенных траверсой (2) и стяжкой (7). Стойки и траверса служат опорой для о стола (4) с прикрепленными нижними ножами (16). Направляющие (5) стоек вместе с прикрепленными к ним накладными (6) наклонены к плоскости стола под углом 870. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола с помощью установочных болтов. В сборочную конструкцию станины входит также эксцентриковый вал (9) с насажденными на нем эксцентриками (10) и шатунами (11), которые с помощью осей (15) соединяются с ножевой балкой. С внутренних сторон стоек (1) и (8) на осях (12) установлены рычаги (13), соединенные с ножевой балкой серьгами (14) с одной стороны и с уравновешивателями – с другой.

Станина ножниц НД3318

Привод ножниц НД3318

Привод ножниц НД3318 осуществляется от электродвигателя (2), установленного на качающейся плите (1), через клиноременную передачу (3) на маховик (4). Маховик ножниц установлен на червячном валу редуктора, установленного на правой стойке ножниц и с помощью пальцев связан с ведущими дисками муфты-тормоза.

Привод ножниц  НД3318

Муфта-тормоз, приводной вал и червячный редуктор с муфтой-тормозом гильотинных пневматических ножниц НД3318

Муфта-тормоз ножниц НД3318 с пневматическим включением состоит из трех основных частей: ведущей – ведущие диски (6) муфты с фрикционными накладками (8), ведомой – ступица (12) с поршнем (13), цилиндр (11), перемещающийся вдоль оси опорных дисков (5) муфты и тормоза, нажимной диск (10) тормоза и промежуточный диск (7) муфты и тормозной – тормозной диск (9) с фрикционными накладками. Работа муфты-тормоза осуществляется следующим образом: сжатый воздух через воздухоподводящую головку (14) поступает в пневмокамеру (15), перемещает цилиндр (11) вдоль оси опорных дисков (5) в сторону муфты и зажимает ведущие диски (6), связанные с постоянно вращающимся маховиком (1) через пальцы (3), обеспечивая передачу крутящего момента через ступицу (12) на вал червяка (16). Червячный вал соединен с червячным колесом, состоящим из зубчатого венца (17) и ступицы (19). Червячное колесо через шлицевую втулку (20) соединено е эксцентриковым валом (21).

Муфта-тормоз ножниц НД3318

Ножевая балка гильотинных пневматических ножниц НД3318

Ножевая балка ножниц НД3318 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку. Это жесткая конструкция сварного типа, состоящая из вертикального листа (8), горизонтального листа (5) и наклонного листа (6). С проушиной (7), приваренной к листу (8), соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3' к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи (2, 4). Ножевая балка имеет два выступа (1) и (3), с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку.

Ножевая балка гильотинных  пневматических   ножниц НД3318

Прижимная балка гильотинных пневматических ножниц НД3318

Прижимная балка ножниц НД3318 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами (11), которые упираются в выступы (12) ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин (10) и собственного веса балки (8), причем сила сжатия пружин регулируется винтами (9).

Прижимная балка гильотинных  пневматических   ножниц НД3318

Уравновешиватели гильотинных пневматических ножниц НД3318

На внутренних сторонах обеих стоек станины ножниц НД3318 установлены уравновешиватели, через штоки (1) связанные с рычагами станины. При опускании ножевой балки шток поднимается вверх и сжимает пружину (2), смонтированную с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. За счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.

Уравновешиватели гильотинных  пневматических   ножниц НД3318

Задний упор гильотинных пневматических ножниц НД3318

Установка упорной линейки (8) на ширину отрезаемой полосы осуществляется путем вращения маховичка (1). Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков (7) после регулировки фиксируемых гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом (2).

Задний упор гильотинных  пневматических   ножниц НД3318

Конечный выключатель ножниц НД3318

На левом конце эксцентрикового вала насажена втулка (2), с закрепленным на ней выступом, которого касается колёсико конечного выключателя (1). Предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.

Конечный выключатель ножниц НД3318

Воздухопровод ножниц НД3318

Воздухопровод пневматических ножниц НД3318 состоит из пневматического блока (1), ресивера (2) и трехходового сдвоенного сблокированного клапана (3), соединенных линиями связи с муфтой-тормозом. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр (9). Под давлением сжатого воздуха поршни (6) поднимаются вверх, сжимают пружины (4) и перекрывают выхлопные отверстия. Одновременно поднимаются клапаны (2), сжимая пружины (1). Полости (I) и (II) соединяются. Полость (III) отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты. После отключения муфты вентили перекрывают доступ сжатого воздуха в полость (IV), одновременно соединяя ее с атмосферой. При этом давление в полости (IV) падает, и поршни (6) под действием пружин (4) возвращаются в исходное положение, соединяя полость (II) с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители (8). В это время пружины возвращают в исходное положение клапаны (2), перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.

Воздухопровод   пневматических   ножниц НД3318

Освещение зоны реза

Освещение зоны реза ножниц НД3318 позволяет производить работу, связанную с разметкой листа.

Защитная решетка пневматических ножниц НД3318

Защитная решетка представляет собой состоящую из жестко связанных между собой вертикальных и горизонтальных планок рамку, прикрепленную к прижимной балке, что полностью преграждает доступ к ножам и прижиму и предохраняет от несчастных случаев при ремонте и техническом обслуживании станка.

ВНИМАНИЕ!

Категорически не допускается:

  • производить осмотр и ремонт электрооборудования при включенном вводном выключателе;
  • производить ремонт ножниц НД3318 при включенном электродвигателе  и вращающемся маховике;
  • производить наладку, регулировку, чистку и смазку ножниц на ходу;
  • работать на ножницах НД3318 со снятым ограждением приводов, маховика и воздухораспределителях;
  • совершать технологические операции, выполнение которых связано с превышением силовых и технологических возможностей ножниц НД3318;
  • работать на неисправных ножницах НД3318.

ножницы листовые мод. НД3318Г, ножи для НД 3318Г станок нд 3318 характеристика ножницы кривошипные листовые с наклонным ножом нд3318г паспорт. НОЖНИЦЫ НД-3318Г, Гильотина НД-3318Г 6,3 2000 тех.паспорт составные части гильотины НД3318 чертёж ножи для гильотины нд3318г. цена ножниц гильотинных марки нд3318г, гильотинные ножницы НД 3318г неисправности и ремонт ножницы по металлу нд 3318 паспорт НД 3318. ножи для нд3318г, hД 3318Г pasport xarakteristika гелиотины пневмомеханическая НД3318Г схема электрическая принципиальная Ножницы кривошипные листовые с наклонным ножом 3318Г фото. нгд 3318 схема, Ножницы кривошипные листовые НД 3318 Г нд3318г характеристики ножницы 3318г характеристики. модель нд3318 схема, НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ 3318Г продажа Ножницы кривошипные листовые с наклонным ножом НД 3316 паспорт нд 3318 характеристики. нд3318г фото, ножницы гильотинные нд3318г цена НД3318Г - гильотина характеристика гильотина нф 3318. кривошипные гильотинные ножницы НД 3318, устройство, ремонт, пресс-ножницы 3318 паспорт скачать паспорт на Ножницы кривошипные листовые НД3318 бесплатно Гильотинные ножницы НД 3318. чертеж ножей к ножницам н3318, НГ3314 гильотина НД3318Г тех характеристика марка двигателя обороты ножницы нд3318г паспорт. Гильотина НД3318, ножницы кривошипные листовые нд3318г нд3318г запчасти гильотина схема электрическая модель нд 3318г. тех.характеристики НГ3318, Ножницы листовые НД3318 б характеристика запчасти на гильотину н3318 гильотина НД3318г запчасти. чертеж гильотина НД 3318, паспорт на гильотинные ножницы НД 3318 ножницы НД3318Г Каталог нд-3318г - гильотина. н3318характеристика, гильотинные ножницы нд 3318 г чертеж ножницы по металлу нд3318г нд3318 техномаш. ножницы кривошипные листовые с наклонным ножом нд3318г, ножницы гильотина 6мм 3318Г сколько стоит нд3318б паспорт Гильотинные ножницы 3318Г. ножницы нд 3318 цена, ГИЛЬОТИНА+НД3318Г ножи на нд3318 гильотина модель 3318. ножницы гильотинные нд3318 характеристика, нд3318г зазоры между ножами электрическая схема гильотины нд3318 паспорт на гильотину нд3318 скачать. НД3318Г ножницы гильотинные, ножницы гельятиновые нд 3318 гильотина 3318 паспорт производитель ножниц гильотиновых нд3318г 1985 года выпуска. гильотина нд 3318 характеристика, нд 3318г ремонт Гильотина нд 3316 электрическая схема скачать бесплатно! Ножницы НД 3318 Т стоимость. ножницы гильотинные НФ 3318, электрическая схема гильотина НД3318 ножницы нд 3618 цена скачать электросхема гильотины 3318. Гильотинные ножницы НД 3318 б/у цена, Ножницы кривошипные, листовые НД-3318Г цена характеристика гильотинных ножниц нд 3318 ножниці гильотинніе НД-3318 стрийского завода КПО паспорт. ножницы гильотинные нд 3318, ножниці нд3318г скачать схему электрическую принципиальную ножниц нд3318г комплект ножей для листовых ножниц рд3318г. ножницы нд3318 б.у., гильотина нд3318г ножницы гелеотиновые нд3318 6.3 2000 бу фото вд3318г.

Ширина разрезаемых листов, мм2000
Длина листа отрезанного с упором, мм600
Частота ходов ножа, холостых, мин-1 50
Угол наклона подвижного ножа, 1°30'
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 900
Расстояние между стойками в свету, мм 2270
Мощность электродвигателя, кВт7,5
Длина3125
Ширина1600
Высота1550
Масса, кг4520
Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм6,3

Дополнительные опции НД3318

  • Передние удлинители стола;
  • Шариковые опоры для облегчения перемещения листа;
  • Лазерный указатель линии реза;
  • Резиновые накладки для уменьшения деформации листа при резке;
  • Электромеханический задний упор с УЦИ
  • Устройство обдува стола;
  • Рольганг приводной,неприводной
  • Тележка откатная приводная,неприводная
.
