ПромСтройМаш НА (НК) 3216 Ножницы гильотинные, кривошипные НА3216 / НК3216

Артикул TDPK040020
Добавить к сравнению
2000
Ширина разрезаемых листов, мм
700
Длина листа отрезанного с упором, мм
68
Частота ходов ножа, холостых, мин-1
25
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла
ПромСтройМаш НА (НК) 3216 Ножницы гильотинные, кривошипные НА3216 / НК3216

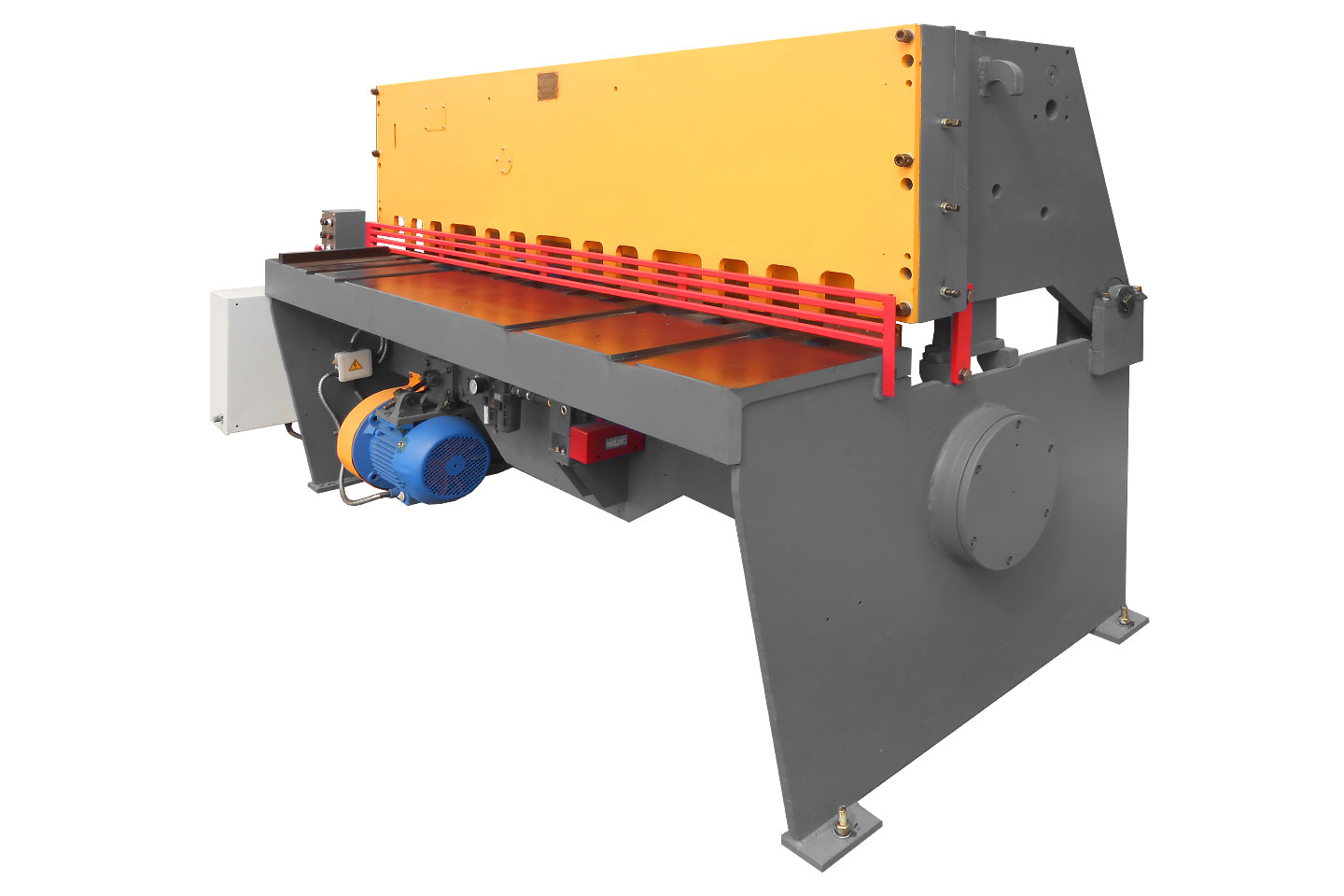

Ножницы гильотинные пневматические модели НА3216. Вид спереди
Ножницы гильотинные пневматические модели НА3216. Вид сбоку
Ножницы гильотинные пневматические модели НА3216. Вид сзади
Ножницы гильотинные пневматические модели НА3216. Вид сзади
Ножницы гильотинные пневматические модели НА3216. Вид спереди
ПромСтройМаш НА (НК) 3216 Ножницы гильотинные, кривошипные НА3216 / НК3216
Ножницы гильотинные пневматические модели НА3216. Вид спереди
Ножницы гильотинные пневматические модели НА3216. Вид сбоку
Ножницы гильотинные пневматические модели НА3216. Вид сзади
Ножницы гильотинные пневматические модели НА3216. Вид сзади
Ножницы гильотинные пневматические модели НА3216. Вид спереди
  • Описание
  • Характеристики
  • Комплектация

Ножницы гильотинные кривошипные НА3216 предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.

Состав и комплект поставки ножниц гильотинных пневматических НА3216.

Общий вид с обозначением составных частей ножниц показан на рис.1.  Общий вид ножниц НА321

Перечень составных частей приведен в таблице





Поз. на рис.1

Наименование

Поз. на рис.1

Наименование

1

Станина

9

Головка воздухоподводящая

2

Привод

10

Решетка

3

Редуктор

11

Устройство для удержания ножевой балки

4

Установка  муфты-тормоза

12

Освещение линии реза

5

Механизм реза

13

Педаль электрическая

6

Упор задний

14

Пульт управления

7

Упор боковой

15

Электрический шкаф

8

Пневмооборудование





<h3Комплект поставки ножниц НА3216

  • ножниц гильотинных в сборе
  • комплекта сменных ножей
  • руководства по эксплуатации

Работа основных составных частей ножниц гильотинных пневматических НА3216

Станина ножниц гильотинных пневматических НА3216

Все сборочные единицы и агрегаты ножниц смонтированы на сварной станине, состоящей из боковых стоек и стола траверсы. В расточках станины устанавливается эксцентриковый вал с шатунами. На столе станины зафиксированы неподвижные ножи.

Редуктор пневматических ножниц НА3216

Редуктор прикреплен к станине. Он предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу, на котором установлены шестерни. На фланце расположен кулачок, на кронштейнах – конечный выключатель управления работой трехходовым клапаном и контролем верхней мертвой точкой ножевой балки.

Привод ножниц НА3216

Смонтированный на траверсе станины привод состоит из шарнирно закрепленной подмоторной плиты с электродвигателем, на валу которого посажен шкив. Натяжение ремней производится посредством винтов и гаек.

Установка муфты-тормоза ножниц НА3216

Ведущие диски муфты-тормоза, установленной на валу редуктора, соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.

Механизм реза ножниц гильотинных НА3216

Механизм реза состоит из прижимной балки, ножевой балки и стоек. Ножевая балка с прикрепленными ножами перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Механизм реза смонтирован в проушинах станины на эксцентриковых осях, позволяющих производить регулировку зазора между ножами. Совершая качательное движение, механизм производит рез металла.

Упор боковой ножниц гильотинных НА3216

Упор боковой предназначен для упора и параллельного направления листового материала при подаче его в зону резки.

Упор задний ножниц гильотинных НА3216

Устанавливается с тыльной стороны ножевой балки в кронштейнах и состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется, более 700 мм – задний упор снимается.

Головка воздухоподводящая ножниц гильотинных НА3216

Воздухоподводящая головка состоит из стакана, прикрепленного к муфте-тормозу. В стакан установлен штуцер, на конце которого имеется резьба для крепления шланга подвода воздуха.

Освещение линии реза ножниц НА3216

Освещение предназначено для получения теневой линии по длине реза при резке по разметке. Четкое изображение теневой линии достигается перемещением патрона в осевом направлении.

Кинематическая схема ножниц гильотинных НА3216

 Кинематическая схема   ножниц гильотинных  НА3216

Главный привод состоит из электродвигателя 1 (М1) со шкивом (2), связанным клиноременной передачей с маховиком (3). Муфта-тормоз (4) передает вращение маховика на редуктор. Шестерня (5), посаженная на валу (1) передает вращение зубчатому колесу (6), которое закреплено на одном валу с шестерней (7), передающей вращение зубчатому колесу (8), связанному с эксцентриковым валом (II). На эксцентриковом валу смонтированы шатуны (9), через рычаги (10, 11) взаимодействующие с прижимной балкой (12) и ножевой балкой (13), смонтированной в направляющих прижимной балки. Рычаги (10, 11), прижимная балка (12) и ножевая балка (13) образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях (14).

Органы управления ножниц гильотинных НА3216

 Органы управления ножниц гильотинных  НА3216

Расположение органов управления ножниц НА3216 на панели

  1. Пуск
  2. Освещение линии реза
  3. Рабочий ход
  4. Стоп рабочего хода
  5. Общий стоп
  6. Общий стоп

Перечень графических символов с обозначением приведен в таблице

Символ Наименование
Сеть
Электродвигатель главного привода
ПУСК Пуск главного электродвигателя
Включено
Работа на непрерывных ходах
Выключено
Управление кнопкой
Управление педалью
SA1 Переключатель режимов
SA2
Режим толчок
Заземление

Транспортировка и установка ножниц НА3216

Распаковка ножниц НА3216

При вскрытии упаковки проверить внешнее состояние станка (нет ли повреждений, вызванных транспортировкой), наличие принадлежностей и техдокументации согласно упаковочному листу.

Транспортирование ножниц НА3216

  • Ножницы НА3216 поставляются заводом-изготовителем в частичной упаковке.
  • При транспортировке ножниц НА3216 стропить краном следует согласно схеме строповке станка, показанной на рисунке зачалив канаты вокруг специальных цапф, закрепленных на станине.
  • При транспортировке ножниц нельзя использовать маховички, рукоятки и другие выступающие детали для зачаливания или как точки опоры при перемещении на катках.

 Схема строповки ножниц НА3216

Монтаж ножниц НА3216

  • Ножницы устанавливаются на фундамент и крепятся на нем четырьмя болтами.
  • Горизонтальное положение ножниц на фундаменте обеспечивается с помощью клиньев и проверяется уровнем.
  • Точность расположения ножниц в продольном и поперечном направлениях должна быть в пределах 0,2 мм на длине 1000 мм.
  • Горизонтальность стола станка должна проверяться 1 раз в месяц.

 План крепления ножниц НА3216

Подготовка ножниц НА3216 к первоначальному пуску

Перед пуском ножниц НА3216 необходимо снять антикоррозийное покрытие и тщательно вытереть станок чистыми тряпками (не ветошью). При обтирке применять металлические скребки или наждачную бумагу категорически запрещается. В целях предохранения от коррозии агрегат следует покрыть тонким слоем масла «Индустриальное И-20А» ГОСТ 20799-88. После очистки от антикоррозийного покрытия ножницы и электрошкаф нужно обязательно заземлить, выполнив все необходимые указания, изложенные в разделах «Пневмо и смазочная системы», «Электрооборудование», относящиеся к пуску.

Порядок работы ножниц гильотинных пневматических НА3216

После подключения к электро-пневмосетям необходимо проверить:

  • работу ножниц НА3216 в режиме «Ручной проворот»;
  • зазор между ножами;
  • четкость работы всех исполнительных органов, срабатывание конечных выключателей, отсутствие нагрева в трущихся поверхностях во всех режимах;
  • давление воздуха в пневмосети ножниц НА3216 настроить 0,45 МПа на пневмоблоке.

Зазор между ножами выставляется поворотом эксцентрикового механизма реза и должен быть в пределах 0,02...0,03 мм. После выставления заданного зазора между ножами произвести ход ползуна в режиме «Ручной проворот», затем произвести включение в работу в режиме «Одиночный ход» и в режиме «Непрерывные хода» в течение 1 часа.

Регулировка перепада открытой высоты прижимной балки и ножа в начале реза достигается винтами и гайками. Перепад открытой высоты прижимной балки и ножа устанавливается 3-4 мм.

Электрооборудование ножниц гильотинных пневматических НА3216

Электрооборудование ножниц состоит из силовой части (главного электропривода), электроаппаратов управления работой электродвигателя, главного привода и электромагнитов пневмовентилей муфты приводного механизма и электроаппаратов управления работой ножниц в различных режимах.

В электрошкафу, расположенном на левой стороне ножниц, находятся органы управления (кнопки, переключатели, сигнальная арматура).

Электропедаль подключается к электрошкафу и выносится в удобное для управления ножницами место. Пуск ножниц в работу осуществляется с главного пульта управления. Управление непосредственно работой ножниц происходит за счет включения и отключения путевых конечных выключателей, обеспечивающих необходимую последовательность срабатывания электроаппаратов, и, соответственно, исполнительных механизмов и рабочих органов ножниц.

Электрическая схема предусматривает работу ножниц в следующих режимах:

  • наладочный режим: движение рабочих органов происходит от кнопки толчками, а при выключенном электродвигателе главного привода происходит проворот эксцентрикового вала ножниц;
  • одиночный ход: движение происходит или от кнопки, или от педали. Ножевая балка делает один рез и возвращается в исходное положение. Движение происходит при нажатой педали (кнопке).
  • непрерывные ход: ножевая балка совершает непрерывные хода вверх - вниз до остановки режима с помощью кнопки.

Подключение и отключение ножниц к сети производится вводным автоматическим выключателем QF1.

Аварийной отключение осуществляется кнопкой «Общий стоп», установленной на главном пульте управления и левой стойке ножниц.

ВНИМАНИЕ!
Для полной гарантии безопасности работы на ножницах НА3216 категорически запрещается:

  • допускать к работе, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности;
  • выполнять технологические операции, превышающие силовые и технологические возможности;
  • работать на неисправных ножницах;
  • работать на ножницах при неисправном электрооборудовании и заземлении.

на3216, ножницы на 3216 как регулируется верхний нож на гильотине НА3216 ножницы кривошипные на3216. гильотина НА 3216, НА 3216

Ширина разрезаемых листов, мм2000
Длина листа отрезанного с упором, мм700
Частота ходов ножа, холостых, мин-1 68
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла25
Угол наклона подвижного ножа, 1°30'
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 900
Мощность электродвигателя, кВт5,5
Длина2610
Ширина1600
Высота1510
Масса, кг2870
Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм4,0

Дополнительные опции НА (НК) 3216

  • Передние удлинители стола;
  • Шариковые опоры для облегчения перемещения листа;
  • Лазерный указатель линии реза;
  • Резиновые накладки для уменьшения деформации листа при резке;
  • Электромеханический задний упор с УЦИ
  • Устройство обдува стола;
  • Рольганг приводной,неприводной
  • Тележка откатная приводная,неприводная
.
