Оборудование с ЧПУ FFG

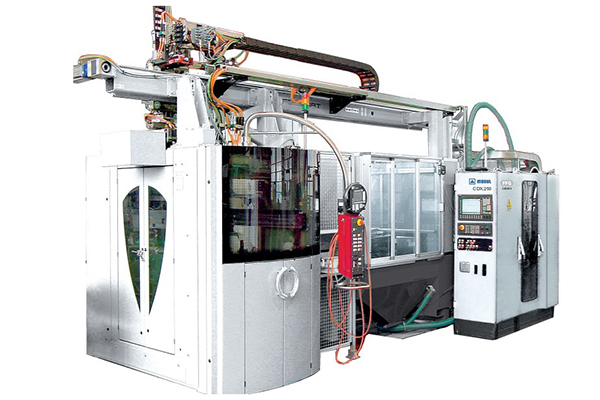

Modul CDX 250 Станок с ЧПУ для обработки фасок и снятия заусенцев

Добавить к сравнению
700
Макс. длина детали, мм
250
Макс. диаметр детали, мм
4
Макс. модуль, мм
H 250
Интеграция на уровне модуля
Modul CDX 250 Станок с ЧПУ для обработки фасок и снятия заусенцев
Modul CDX 250 Станок с ЧПУ для обработки фасок и снятия заусенцев
  • Описание
  • Особенности
  • Характеристики



Серия CD разработана для обработки фасок, снятия заусенцев и выглаживания прямо- и косозубых колес и валов. Основная особенность — стабильная конструкция. Инструменты автоматически синхронизируются с деталью и подаются на врезание пневматическим приводом. Число оборотов и усилие прижима имеет точную регулировку. Задняя бабка управляется по оси и устанавливается на разные длины деталей. Зажим осуществляется пневматически с контролем достижения конечного положения. Высокая стойкость инструмента и отличное качество обработки обеспечивается горизонтальным расположением оси детали: свободное падение стружки, снижение вероятности пакетирования стружки.

Инструмент
  • Широкий выбор решений для снятия фасок/заусенцев с различных зубчатых колёс
  • Экономичный стандартный инструмент для снятия заусенцев с большим сроком службы
  • Спец. инструмент для снятия фасок/обкатки
  • Спец. инструмент для обработки цепных колёс, и т.п.
  • Исполнение Samputensili или Gleason
  • Удобная настройка инструмента
  • Весь инструмент от одного производителя
На каждую головку можно установить различные виды инструментов:
  • инструмент для снятия фасок (с осевым зазором)
  • инструмент для снятия фасок/обкатки (без осевого зазора)
  • стандартный инструмент для снятия заусенцев (не приводной)
  • специальный инструмент для снятия заусенцев (приводной)
  • комбинированный инструмент для снятия фасок/заусенцев/обкатки

Система ЧПУ:

Станки Modul оснащены новейшей системой управления Siemens 840D Solution Line

  • Программное обеспечение для корректировки профиля и линии зуба
  • Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
  • Контроль инструмента, включая контроль состояния инструмента
  • Станки можно объединить в сеть (локальную или Интернет)
  • Завершение работы станка при отсутствии заготовок
  • Высокая скорость проверки данных и исправления ошибок
  • Простое и быстрое онлайн обновление и устранение ошибок

Опции:

Устройство сверления
  • Опциональное устройство для сверления смазочных каналов
  • Встроенное синхронизирующее устройство для автоматического позиционирования сверла
  • Автоматический выбор
  • Специальная стратегия сверления снижает риск поломки сверла
  • Использование стандартных свёрл
  • Полный процесс обработки без переустановки детали
  • Экономия на покупке отдельного сверлильного оборудования
  • Экономия места на производстве

  • До 5 разных типов зубчатых зацеплений за один установ
  • Возможность использования различных типов инструментов
  • Минимальное время смены инструментов
  • Минимальное время на наладку
  • Интегрированное устройство центрирования (опция)
  • Интегрированное устройство для сверления смазочных каналов (опция)
  • Решения для автоматизации и накопители для деталей
Макс. длина детали, мм700
Макс. диаметр детали, мм250
Макс. модуль, мм4
Загрузка деталейавтоматическая
Установка и центрирование деталиавтоматически
Интеграция на уровне модуляH 250
Макс. ширина зубчатого венца, мм400
Число станций для обработки фасок/снятия заусенцев2
Габариты (ДхШхВ), мм6400 x 4000 x 4150
.
