ПромСтройМаш НА3122 Ножницы гильотинные, пневматические Нa 3122

Артикул TDPK040050
Добавить к сравнению
2000
Ширина разрезаемых листов, мм
500
Длина листа отрезанного с упором, мм
60
Частота ходов ножа, холостых, мин-1
4
Число режущих кромок ножа
ПромСтройМаш НА3122 Ножницы гильотинные, пневматические Нa 3122

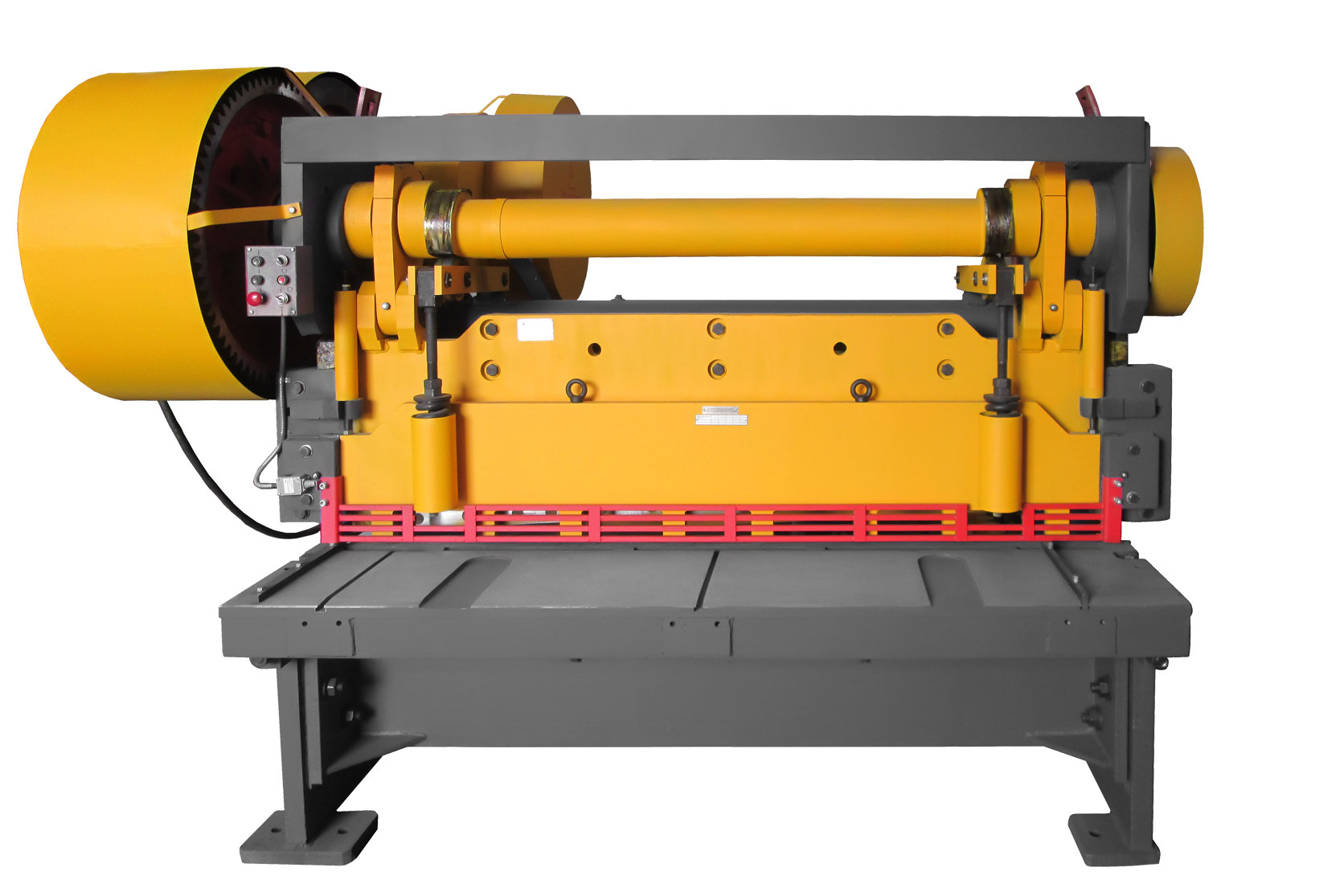

Ножницы гильотинные пневматические модели НА3122. Вид спереди
Ножницы гильотинные пневматические модели НА3122. Вид сбоку
Ножницы гильотинные пневматические модели НА3122. Электрошкаф
Ножницы гильотинные пневматические модели НА3122. Вид сзади
Ножницы гильотинные пневматические модели НА3122. Вид спереди
Ножницы гильотинные пневматические модели НА3122. Пульт управления
Ножницы гильотинные пневматические модели НА3122. Электрошкаф
ПромСтройМаш НА3122 Ножницы гильотинные, пневматические Нa 3122
Ножницы гильотинные пневматические модели НА3122. Вид спереди
Ножницы гильотинные пневматические модели НА3122. Вид сбоку
Ножницы гильотинные пневматические модели НА3122. Электрошкаф
Ножницы гильотинные пневматические модели НА3122. Вид сзади
Ножницы гильотинные пневматические модели НА3122. Вид спереди
Ножницы гильотинные пневматические модели НА3122. Пульт управления
Ножницы гильотинные пневматические модели НА3122. Электрошкаф
  • Описание
  • Характеристики
  • Комплектация

Назначение ножниц гильотинных пневматических НА3122

  • Ножницы НА3122 предназначены для резки листового материала с σ=50 кгс/мм2.
  • Поперечная резка листа толщиной 16,0 мм и шириной 2000 мм производится за один ход ножа.
  • Продольная — при длине реза более 2100 мм, производится рядом повторных резов при продвижении листа вдоль линии реза.
  • Резка может производиться как при разметке, так и с помощью заднего упора.
  • Ножницы могут быть использованы на складах и цехах различных предприятий, при раскрое листовой стали.

Состав и комплект поставки ножниц гильотинных пневматических НА3122

Расположение составных частей ножниц и органов управления ножниц гильотинных пневматических  НА3122

Основные составные части ножниц НА3122:

  1. станина
  2. ножевая балка
  3. прижимная балка
  4. привод
  5. валы приводные
  6. редуктор
  7. задний упор
  8. установка ВПК
  9. ограждение
  10. воздухопровод
  11. ограждение зоны реза

    Органы управления ножниц НА3122:

    • Пульт управления
    • Автомат вводной
    • Педаль электрическая ножная

      Пульт управления ножниц гильотинных пневматических НА3122

      Пульт управления ножниц   гильотинных пневматических  НА3122
          1. Кнопка «Пуск» электродвигателя главного привода ножниц;
          2. Кнопка включения пневмомуфты;
          3. Кнопка «Стоп непрерывных ходов».;
          4. Переключатель освещения зоны реза;
          5. ключ
          6. Кнопка «Общий стоп».

      Комплект поставки ножниц гильотинных пневматических НА3122

      Обозначение, государственный стандарт

      Наименование

      Количество

      Примечание

      НА3122.001

      Ножницы в сборе

      1



      Техническая документация

      НА3122.00.001 РЭ

      Ножницы кривошипные листовые с наклонным ножом 16х2000 мм модели НА3122

      1



Принцип работы основных узлов ножниц ножниц пневматических НА3122

Станина ножниц НА3122

Станина – базовый узел, на котором крепятся все остальные узлы ножниц. Она представляет собой сварную конструкцию из двух стоек, связанных между собой ресивером. На стойки опирается стол с неподвижно закрепленными нижними ножами. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.

Привод и валы приводные ножниц пневматических НА3122

Привод осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и пневматическую муфту на коленчатый вал. Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.

Пневмофрикционная однодисковая муфта-тормоз ножниц пневматических НА3122

При включении муфты в полость через крышку подается сжатый воздух. Фрикционные диски сжимаются, передавая движение на главный вал. При отключении полость муфты соединяется с атмосферой, давление падает, пружины отжимаются, и зубчатое колесо свободно вращается на валу.

  • Допустимый износ фрикционных накладок – 2 мм.
  • Рабочее давление муфты-тормоза составляет – 5-6 атм.

Муфта-тормоз пневмофрикционная НА3122

  1. диск со шлицами
  2. диск феродо
  3. кольцо прижимное
  4. крышка
  5. пружина

Балка ножевая ножниц пневматических НА3122

Ножевая балка – это сборочную конструкцию на болтах с прикрепленным задним упором.

Прижим и ограждение зоны реза ножниц пневматических НА3122

При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает разрезаемый лист. При этом прижим листа осуществляется вначале, а затем начинается рез. Подъем прижима происходит с помощью упоров ножевой балки, упирающимися  в платики прижима. К направляющим планкам прижима жестко закреплено ограждение зоны реза, предохраняющее руки рабочего от попадания под прижим.

Упор задний ножниц пневматических НА3122

Устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками.

При резке полосы шириной более 500 мм задний упор перемещается посредством перестановки на другие отверстия.

Ограждение ножниц   пневматических НА3122

Ограждение ножниц сварной конструкции выполнено из тонколистовой стали. Все ограждения крепятся к станине болтами.

Пневмосистема ножниц НА3122

Пневмосистема ножниц НА3122 состоит из воздухопровода и накопителя. Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоза. Сжатый воздух из общей магистрали через поступает в ресивер (1), из ресивера через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). Давление воздуха, поступающего из общезаводской магистрали должно быть не менее 0,5 МПа. В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы.

Схема пневматическая ножниц НА3122

Перед пуском ножниц НА3122 необходимо:

  • проверить наличие масла в маслораспылителе;
  • проверить наличие необходимого давления сжатого воздуха в пневмосистеме;
  • заполнить пневмосистему ножниц воздухом;
  • проверить настройку регулятора давления и при необходимости отрегулировать;
  • проверить закрытие вентиля ресивера для спуска конденсата.

При работе ножниц НА3122 следует:

  • периодически (1 раз в смену) выпускать накопившийся конденсат из влагоотделителя и ресивера;
  • периодически (через 2-3 месяца работы) снимать фильтр влагоотделителя для очистки и промывки, по мере необходимости доливать масло в маслораспылитель.

Возможное нарушение

Вероятная причина

Метод устранения

1. Падение давления в пневмосистеме без расхода сжатого воздуха.

Не герметичность разъемных соединений.

Проверить и в случае необходимости поднять винты на пневмоаппаратах и уплотнить резьбовые соединения.

2. Влагоотделитель не очищает сжатый воздух.

2.1. Большое наличие конденсата в стаканчике влагоотделителя.



2.2. Загрязнился металлокерамический фильтр.

Спустить конденсат.







Снять и прочистить фильтр.

3. Регулятор давления не  обеспечивает нормального регулирования давления.

3.1. неплотное прилегание клапана.







3.2. Защемление толкателя клапана при его движении в направляющей.

Проверить состояние резинового вкладыша клапана, при необходимости заменить.



Проверить состояние толкателя клапана и втулки. Исправить поверхности толкателя и втулки, а при необходимости заменить.

4.Маслораспылитель не подает распыленное масло.

Засорился маслораспылитель

Снять маслораспылитель и прочистить.



5. В клапане трехходовом сдвоенном сблокированном нарушена синхронизация работы клапанов.

Установлены пружины разного усилия.

Заменить пружины.

Установить пружины равного усилия.

6. Не осуществляется снятие напряжений в электрической цепи при пневмоблокировке.

Вышел из строя один из выключателей.

Заменить выключатель.

Система смазки ножниц гильотинных пневматических НА3122

Смазка ножниц НА3122 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.

Обозначение по схеме (рис. 5)

Смазываемая точка

Способ смазки

Смазочный материал

Периодичность смазки

1-2

Упоры силового вала

шприцем



ЦИАТИМ 203

ГОСТ 8773-73

Один раз в смену

Схема смазки ножниц НА3122

Смазка ножниц НА3122 производится от установленных пресс-масленок при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен. В процессе работы ножницы необходимо смазывать так, чтобы смазка выступала с боковых мест расположения подшипников скольжения. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. Не реже одного раза в три месяца смазочные отверстия следует промывать чистым керосином.

Транспортировка, установка, первоначальный пуск ножниц гильотинных пневматических НА3122

Ножницы НА3122 поставляются в собранном виде, упакованные в деревянные ящики или в местной (частной) упаковке в зависимости от требований поставщика.

В распакованном виде транспортировать станок следует с креплением сторон за технологические отверстия в верхней части стенок станины согласно схеме.

Общий вид ножниц НА3122 со схемой транспортировки

Фундамент и установка ножниц гильотинных пневматических НА3122

Фундамент ножниц НА3122 выполняется согласно чертежу

Строительное задание на фундамент под ножницы   НА3122

  • Его глубина принимается в зависимости от грунта (но не менее 800 мм). Горизонтальность установки на фундаменте достигается с помощью клиньев и проверяется уровнем, установленным на столе.
  • Точность в поперечном и продольном направлении должна быть выдержана в пределах 0,2 мм на длине 1000 мм.
  • После установки необходимо смонтировать все элементы, снятые перед установкой, с помощью деревянной лопаточки очистить от антикоррозийных покрытий, нанесенных на механически обработанные поверхности, и во избежание коррозии покрыть тонким слоем масла «Индустриальное 30» ГОСТ 20799-75.

Подготовка ножниц НА3122 к первоначальному пуску

  1. Заземлить ножницы НА3122 подключением к общей цеховой системе заземления.
  2. Подключить ножницы НА3122 к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  3. Выполнить указания, изложенные в разделах «Система смазки» и «Электрооборудование», относящихся к пуску.
  4. Выполнить все указания, изложенные в разделе «Регулирование».
  5. Прокрутить вручную маховик ножниц НА3122 на величину одного хода ножевой балки. Навесить защитные ограждения.
  6. Убедившись в нормальной работе всех механизмов ножниц, произвести первоначальный пуск.

Меры безопасности при работе на ножницах гильотинных пневматических НА3122

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

  • производить осмотр и ремонт электроаппаратуры при включенном вводном выключателе;
  • производить ремонт ножниц при включенном электродвигателе;
  • осуществлять наладку, регулировку, чистку, смазку и отладку ножниц на ходу;
  • работать на ножницах со снятыми ограждениями.

Во время работы ножниц необходимо следить, чтобы ножевая балка останавливалась в крайнем верхнем положении, что достигается правильной регулировкой муфты-тормоза и БВК. При смене ножей и ремонте ножниц, ножевую балку следует зафиксировать штырями 25 мм вставленными в отверстия верхней части направляющих ножевой балки.

16х2000 Ножницы гильотинные НА 3122 (НА 3122), гильотина на 3122 купить куплю на3122 ножницы кривошипные гильотинные на3122. на3122 технические характеристики, ножницы гильотинные НА 3122 гильятина на 3122 Ножницы кривошипные гильотинные НА 3122 купить.

Ширина разрезаемых листов, мм2000
Длина листа отрезанного с упором, мм500
Частота ходов ножа, холостых, мин-1 60
Число режущих кромок ножа 4
Угол наклона подвижного ножа, 2°10'
Усилие прижима, кН 29
Расстояние между стойками в свету, мм 2235
Мощность электродвигателя, кВт22
Длина3400
Ширина2200
Высота2200
Масса, кг8300
Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм16

Дополнительные опции НА3122

  • Передние удлинители стола;
  • Шариковые опоры для облегчения перемещения листа;
  • Лазерный указатель линии реза;
  • Резиновые накладки для уменьшения деформации листа при резке;
  • Электромеханический задний упор с УЦИ
  • Устройство обдува стола;
  • Рольганг приводной,неприводной
  • Тележка откатная приводная,неприводная
.
