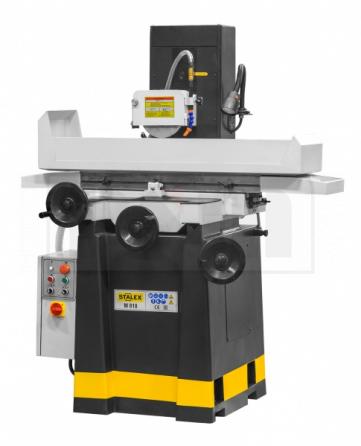

Плоскошлифовальный станок STALEX M818
- Описание
- Характеристики
- Комплектация
Станок предназначен для чистовой обработки в ручном режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
-
Закаленные и отшлифованные линейные направляющие для движения стола
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
-

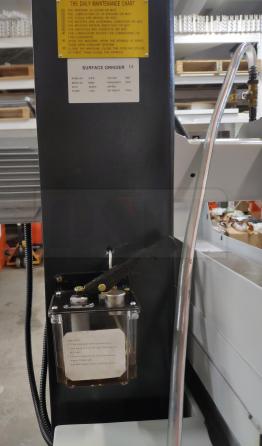

Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-

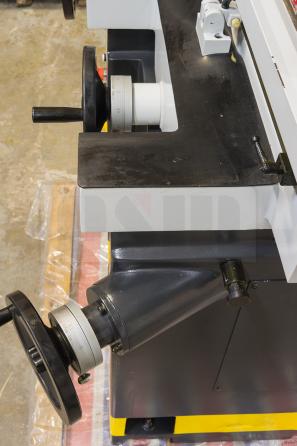

Поперечное движение стола с помощью точной двойной V-образной направляющей
-
Незаменим для небольших деталей и быстрых шлифовальных операций
-

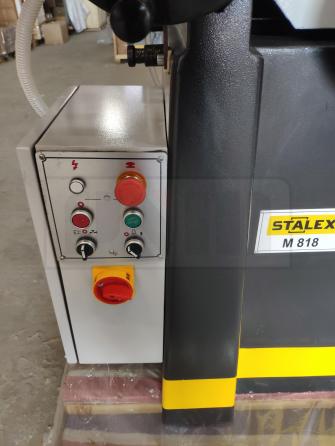

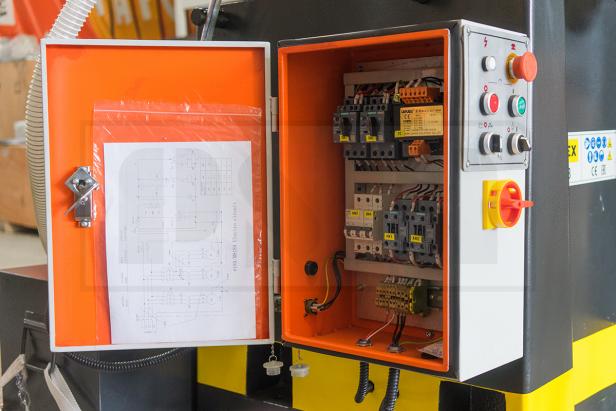

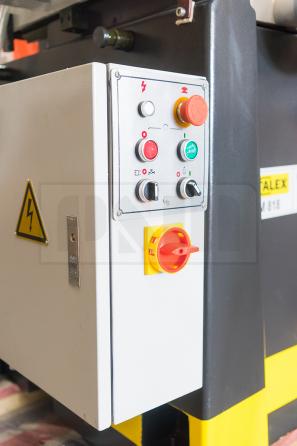

Электрокомпоненты Siemens
-
Изготовлен по стандарту CE
Размер стола, мм | 450х210 |
Т-образный паз, мм | 1/13 |
Макс. длина продольного шлифования, мм | 560 |
Макс. длина поперечного шлифования, мм | 225 |
Макс. расстояние ось шпинделя-стол, мм | 440 |

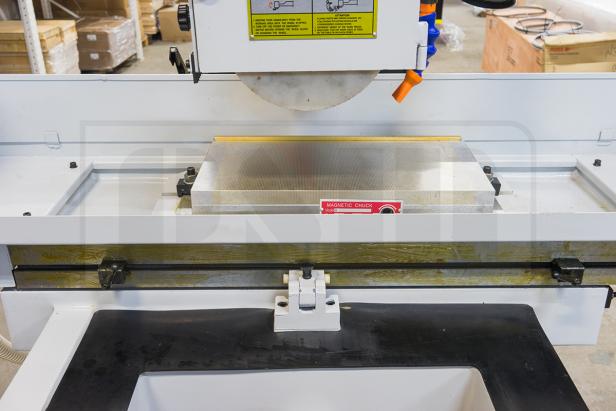

Размер электромагнитного стола, мм | 200х400 |

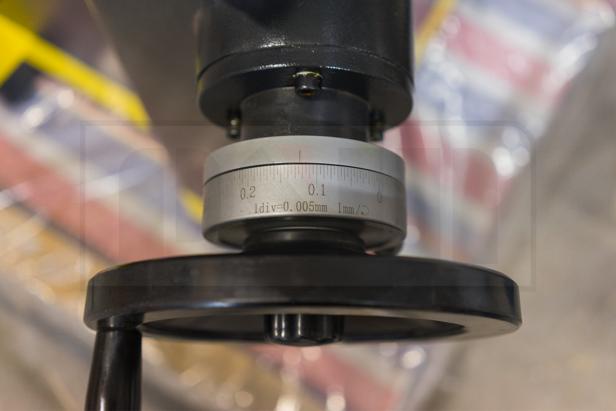

Цена деления нониуса вертикального перемещения, мм | 0,005 |
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
Поперечный ход стола за оборот маховика, мм | 5 /об |
Частота вращения шпинделя, об/мин | |

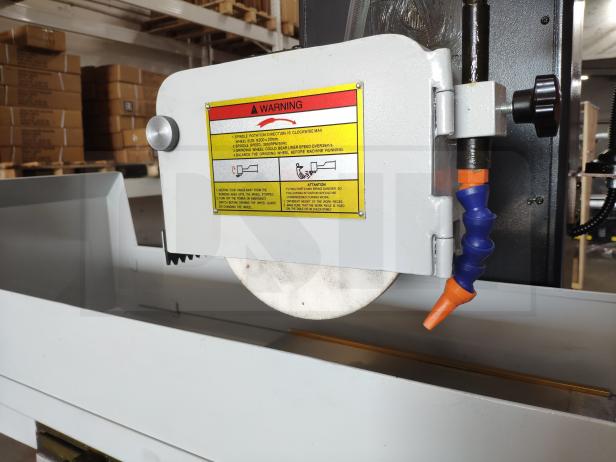

Диаметр шлифовального круга, мм | 200 |
Ширина шлифовального круга, мм | 13, max 20 |
Отверстие шлифовального круга, мм | 31,75 |
МОЩНОСТЬ | |
Объем бака СОЖ | 55 л |
Масса нетто/брутто, кг | 850/970 |
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
- вручную, мм | 500 |
Макс. ручное поперечное перемещение, мм | 240 |

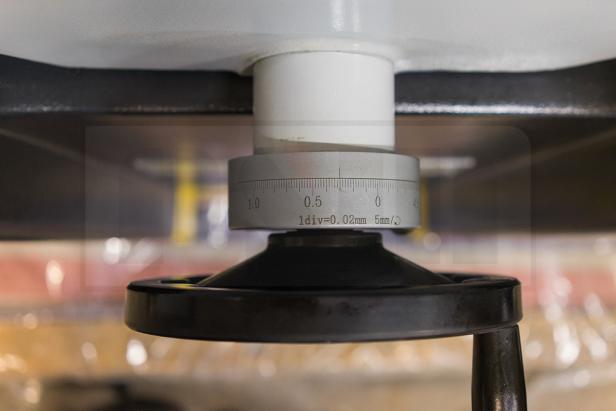

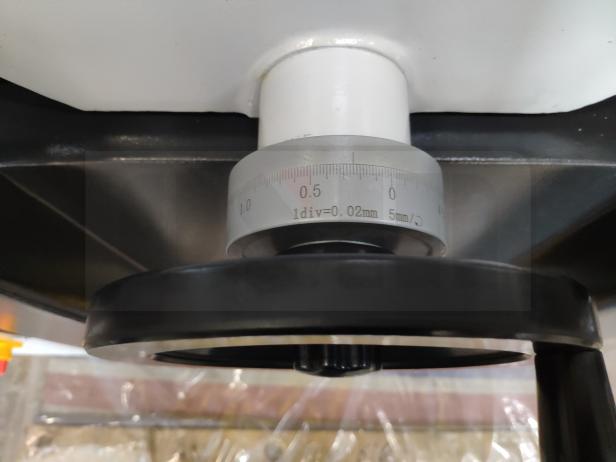

Цена деления нониуса попер. перемещения, мм | 0,02 |
ВЕРТИКАЛЬНАЯ ПОДАЧА | |
Перемещение шпинделя за оборот маховика, мм | 1 /об |
Выходная мощность, кВт | 1,1 |
Гидростанция, кВт | 0,5 |
Потребляемая мощность, кВт | 1,5 |
Габаритные размеры (ДхШхВ), мм | 1460х1200х1740 |
Габариты упаковки (ДхШхВ), мм | 1500х1650х1980 |
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой

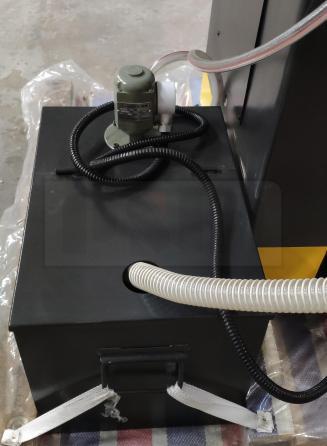

- Система подвода СОЖ
- Ручная система смазки
- Алмазный карандаш для правки круга
- Лампа местного освещения LED
- Защитный экран
- Электрокомпоненты Siemens
- Регулировочные опоры
- Инструмент для обслуживания
