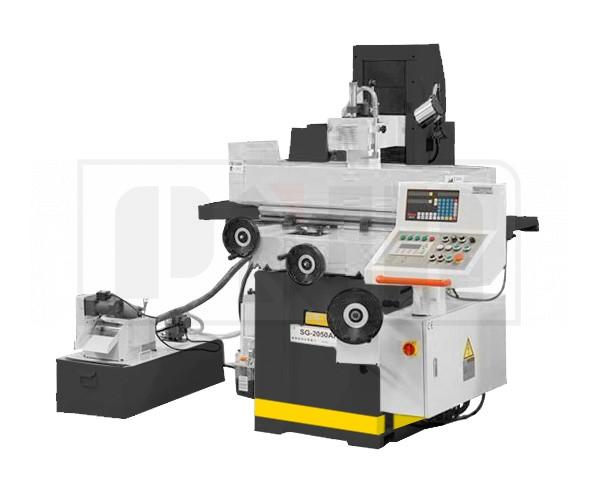

Плоскошлифовальный станок STALEX SG-2550AHD
- Описание
- Характеристики
- Комплектация
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления c PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
Изготовлен по стандартам CE
Размер стола, мм | 250х510 |
Макс. длина продольного шлифования, мм | 560 |
Макс. длина поперечного шлифования, мм | 275 |
Макс. расстояние ось шпинделя-стол, мм | 450 |
Размер электромагнитного стола, мм | 250х500 |
Максимальная нагрузка на стол, кг | 180 |
Скорость продольного перемещения стола, плавно, м/мин | |
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
Автоподача вертикальная, мм | 0,005/0,01/0,02/0,03/0,04/0,05 |
Ускоренное вертикальное перемещение, мм | 480 /мин |
Цена деления нониуса вертикального перемещения, мм | 0,005 /об |
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
Поперечный ход стола за оборот маховика, мм | 4 /об |
ШПИНДЕЛЬ | |
Частота вращения шпинделя, об/мин | |
Диаметр шлифовального круга, мм | 200 |
Ширина шлифовального круга, мм | 20 |
Отверстие шлифовального круга, мм | 31,75 |
МОЩНОСТЬ | |
Мощность шпинделя, кВт | 2,2 |
Общая номинальная мощность, кВт | 3,75 |
Двигатель СОЖ, кВт | 0,125 |
Объем бака СОЖ | 50 л |
Объем бака гидросистемы | 70 л |
Мощность двигателя гидравлики, кВт | 0,75 |
Двигатель поперечной подачи, кВт | 0,04 |
Масса нетто/брутто, кг | 1750/2050 |
Вертикальное перемещение шпинделя за оборот маховика, мм | 2 /об |
Ускоренное поперечное перемещение стола, м/мин | |
Цена деления нониуса поперечного переем., мм | 0,02 |
Двигатель вертикальной подачи, кВт | 0,5 |
Автоматическое поперечное перемещение стола, мм | 0,5-8 /цикл |
Занимаемая площадь (ДхВ), мм, мм | 1900х2050х1840 |
Габариты упаковки, мм | 2000х2100х1950 |
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Приспособление для параллельной правки
- Алмазный карандаш
- Электронный маховичок ручного перемещения по осям Y/Z
- Защита гидростанции
- Защитное ограждение стола
- Выносной пульт PLC контроллер
- УЦИ по 2-м осям
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
