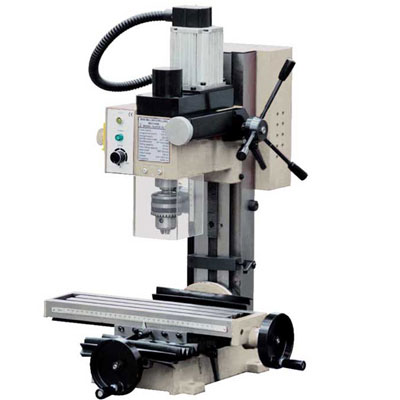

Особенности JMD-X1
Этот станок по зоне обработке и техническим характеристикам занимает место между станками JMD-1 и JMD-2 в модельном ряду бытовых фрезерных станков. Принципиальным отличием этого станка от других является отсутствие хода пиноли шпинделя. Перемещение инструмента осуществляется фрезерной головкой по направляющим типа «ласточкин хвост» на стойке. Благодаря отсутствию элементов хода пиноли фрезерная головка получилась более жесткой, способной воспринимать повышенные осевые нагрузки, возникающие при фрезеровании.
Комплект поставки JMD-X1
- Зажимная тяга М12
- Сверлильный патрон с оправкой
- Защитный экран
- Предназначен для индивидуального применения
- Корпус из серого чугуна для уменьшения вибрации
- Бесколлекторный двигатель, имеет плавную регулировку частоты вращения
- Большой вращающий момент и устойчивая скорость вращения
- Правое и левое вращение шпинделя
- Крестовый стол с регулируемыми направляющими типа «ласточкин хвост»
- Удобная панель управления
- Индикатор перегрузки
Скачать документацию на Фрезерный станок с редуктором JMD-X1
Характеристики JMD-X1
| Макс. диаметр сверления (мм) | 13 |
| Макс. диаметр торцевой фрезы (мм) | 30 |
| Макс. диаметр концевой фрезы (мм) | 13 |
| Частота вращения шпинделя, плавно (об/мин) | 100–2500 |
| Конус шпинделя | MK-3 |
| Расстояние шпиндель-стол (мм) | 280 |
| Расстояние шпиндель-стойка (мм) | 170 |
| Сверлильный патрон | 1 - 13 |
| Диапазон наклона, стойка | 45 |
| Размер стола по оси X и Y (мм) | 385 х 100 |
| Ход стола по оси X и Y (мм) | 220 х 100 |
| Ширина Т-образного паза (мм) | 12 |
| Ход фрезерной головки (мм) | 180 |
| Напряжение (В) | 220 |
| Выходная мощность (кВт ) | 0,5 |
| Потребляемая мощность (кВт ) | 0,75 |
| Габаритные размеры (ДхШхВ) (мм) | 520 х 500 х 760 |
| Масса (кг) | 50 |
| Артикул | 50000025M |
