Фрезерный станок JWS-2600
- Описание
- Характеристики
- Комплектация

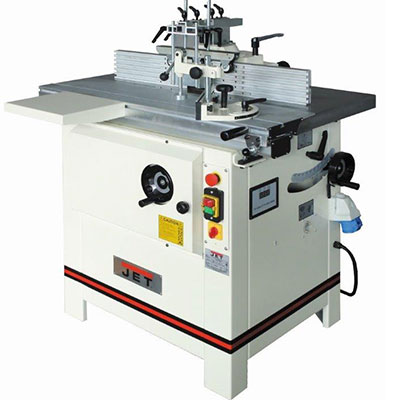

Jet JWS-2600 – современный универсальный фрезерный станок, оснащённый подвижным столом (кареткой), которая может быть укомплектована расширением с телескопической опорой. Подвижный стол выполнен из алюминиевого профиля и установлен с отступом от фрезы. В комплект поставки входит небольшой стальной расширитель каретки, упор заготовки с возможностью поворота и удобный эксцентриковый прижим. Устанавливаемый в качестве опции расширитель с телескопической опорой укомплектован более длинным упором, который также можно устанавливать под углом (есть и разметка в градусах).
Для работы на основном столе предназначен фрезерный упор, удобный в настройке и точный. На чугунном корпусе, который служит также ограждением фрезы и пылесборным кожухом, закреплён регулируемый верхний прижим, снабжённый обрезиненными роликами, снижающими трение. Подающий и приемный упоры из алюминиевого профиля регулируются по-отдельности при помощи вращающихся рукояток.
К особенностям Jet JWS-2600 нужно отнести: переключатель реверса, электронную световую индикацию скорости вращения шпинделя, возможность наклона фрезы на 45° «на себя» и на 5° «от себя», удобную легко читаемую миллиметровую шкалу высоты установки шпинделя.
Сочетание универсальности применения, высокой точности и большой мощности делают этот фрезер привлекательным для столярных мастерских и небольших производств.
| Диаметр шпинделя. мм | 30 |
| Максимальный диаметр фрезы, мм | 200 |
| Частота вращения шпинделя на холостом ходу, об/мин | 1800, 3000, 6000 и 9000 |
| Напряжение, В | 400 |
| Потребляемая (выходная) мощность двигателя, кВт | 2,8 (2,1) |
| Потребляемая мощность, кВт | 2,8 |
| Ход шпинделя (подъем), мм | 100 |
| Диаметр отверстия стола, мм | 180 |
| Размеры рабочего стола (ДхШ), мм | 1000 х 360 |
| Диаметр вытяжного штуцера, мм | 100 |
| Длина, мм | 1150 |
| Ширина, мм | 730 |
| Высота, мм | 1200 |
| Масса, кг | 218 |
| Длина в упаковке, см | 115 |
| Ширина в упаковке, см | 73 |
| Высота в упаковке, см | 122 |
| Масса в упаковке, кг | 250 |
| Размеры подвижного стола (ДхШ), мм | 1000х240 |
| Ход подвижного стола (каретки), мм | 1200 |
| Угол наклона фрезы | -5º/45º |
| Расширение подвижного стола с телескопической опорой (ДхШ), мм | 450 х 1050 |
- Шпиндель диаметром 30 мм
- Фрезерный упор
- Прижим заготовки
- Угловой упор подвижного стола
- Эксцентриковый прижим заготовки подвижного стола
- Съемное расширение подвижного стола из листовой стали
- Реверс электродвигателя
- Система быстрого торможения двигателя после выключения
- Регулировка высоты установки шпинделя вращающимся штурвалом
- Миллиметровая шкала для контроля высоты установки шпинделя
- ЖК-индикация частоты вращения шпинделя
- Регулировка наклона шпинделя вращающимся штурвалом
- 4-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор с рукоятками точной настройки
- Регулируемый роликовый прижим заготовки
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола из стального листа
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый угловой упор подвижного стола
