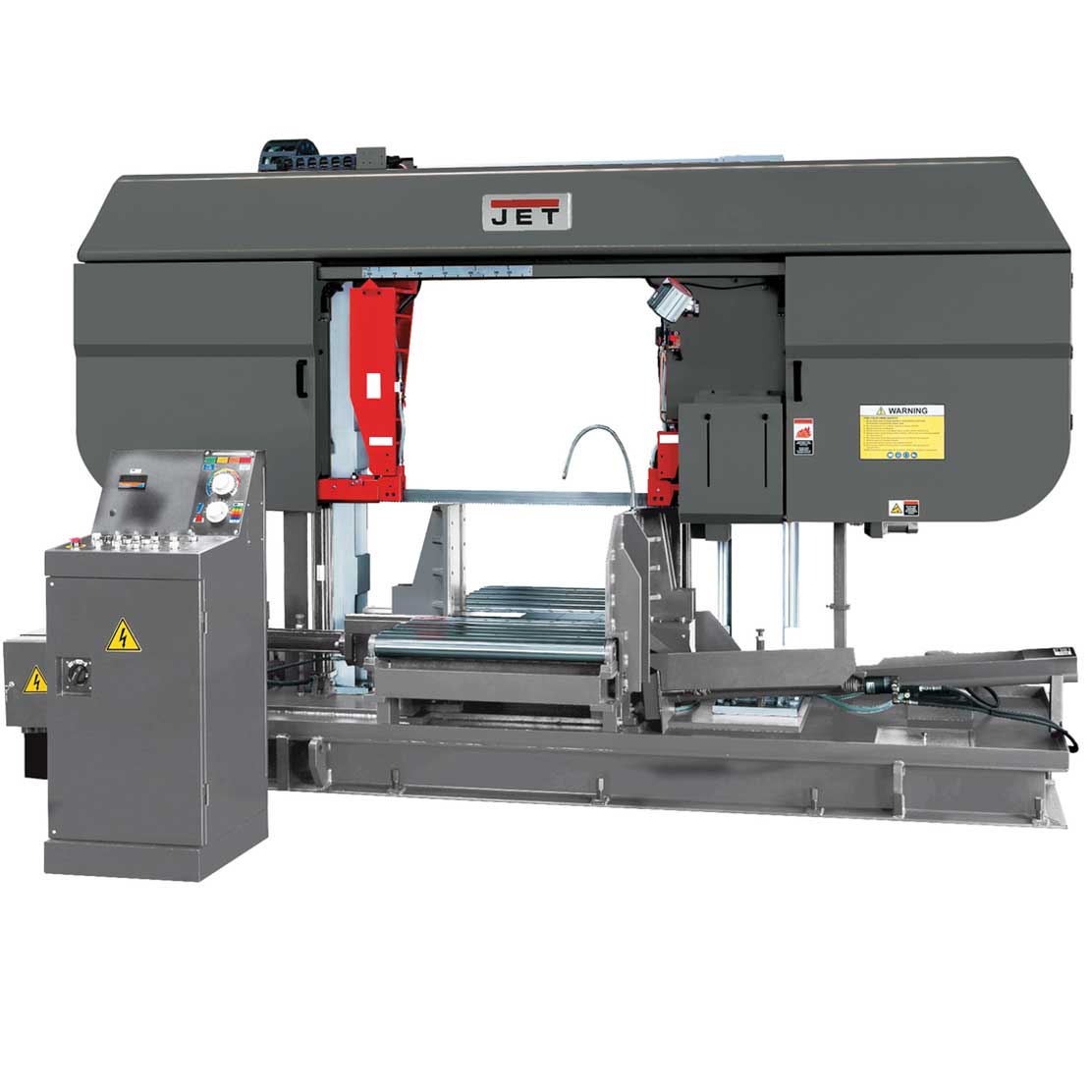

Ленточнопильный станок Jet MBS-3232DAS
С этим товаром часто покупают
11400 ₽Смазочно-охлаждающая жидкость Ratak 6210 R 20L- Описание
- Характеристики
- Комплектация
Модель MBS-3232DAS является ленточнопильным станком промышленного типа, применяемая для пиления круглых заготовок большого диаметра, прямоугольных заготовок с большой площадью сечения. Перемещение консоли по вертикали осуществляется по двум колонам – направляющим. Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления станком. Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие консоли по окончанию резания. Система оборудована контролем давления консоли на обрабатываемую заготовку, рассчитываемую в зависимости от типа заготовки и жесткости материала. Конструкция предназначена для обработки заготовок под прямым углом. Максимально допустимый диаметр заготовок, обрабатываемых на станке, составляет 800 мм.
Модель MBS-3232DAS оснащена гидравлическими тисками, движение и зажимное действие которых регулируется с пульта управления. Для облегчения работы оператора, станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол.
Ленточнопильный станок имеет мощный электродвигатель – 7,5 кВт, приводящий в движение чугунные шкивы. Ременная передача и наличие редуктора обеспечивают плавное движение ленточного полотна. Технологически допускается выполнение реза на скоростях в диапазоне 20-85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону.
Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 0 к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и сухариков предотвращает увод полотна, повышают точность реза. Погрешность при выполнении обработки заготовок диаметром 460 мм, составляет всего +/- 0,35 мм.
Станок MBS-3232DAS имеет систему подачи СОЖ, повышающую качество обработки, безопасность эксплуатации станка. Очистка ленточного полотна осуществляется специальной корд щеткой, которую приводит в движение отдельный двигатель.
Вес всего оборудования в полной комплектации составляет 5500 кг.
| Зона обработки при 90°, мм | Ø800 мм, □800 мм |
| Размеры ленточного полотна, мм | 54 х 1,6 х 8300 мм |
| Длина, мм | 4300 |
| Ширина, мм | 1400 |
| Высота, мм | 2400 |
| Ширина ленточного полотна, мм | 54 |
| Напряжение, В | 400 |
| Скорость движения полотна, м/мин | 20-85 |
| Высота стола, мм | 620 |
| Мощность двигателя, кВт | 7,5 |
| Масса, кг | 5500 |
| Длина в упаковке, см | 430 |
| Ширина в упаковке, см | 140 |
| Высота в упаковке, см | 240 |
| Масса в упаковке, кг | 5700 |
| Максимальный диаметр обработки при 90º, мм | Ø800 мм |
| Объем бака СОЖ, л | 160 |
| Объем бака гидростанции | 90 л |
| Мощность мотора гидростанции | 2,2 |
- Биметаллическое ленточное полотно М42 54х1,6х8300 мм
- Гидростанция
- Система подачи СОЖ
- Лампа местного освещения
- станок колонного типа;
- работа в полуавтоматическом режиме;
- система гидравлики;
- высокая точность реза;
- мощная конструкция, рассчитанная на обработку заготовок большого диаметра;
- обработка заготовок только под прямым углом;
- система подачи СОЖ;
- гидравлические тиски.
