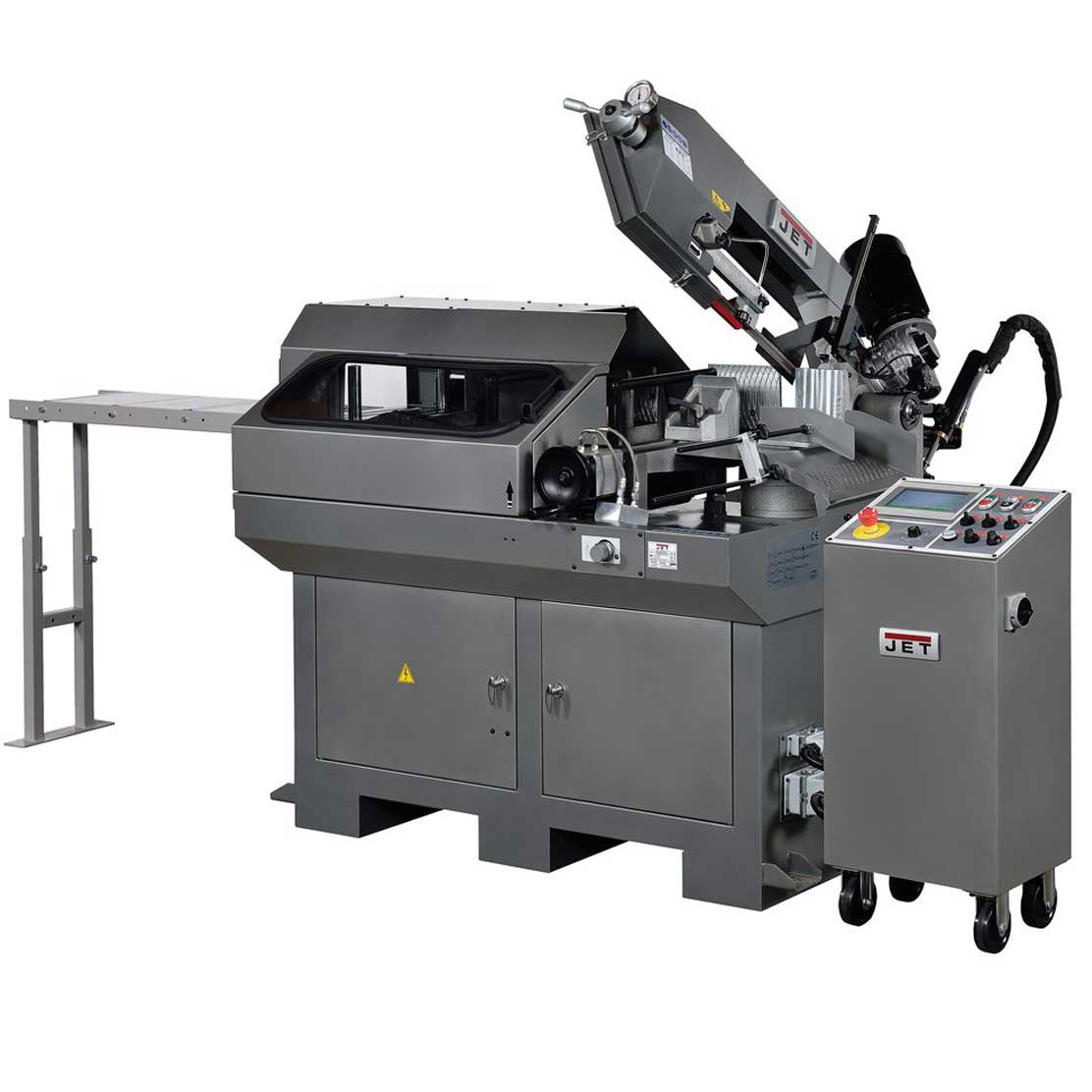

Ленточнопильный станок с ЧПУ Jet MBS-1012CNC
С этим товаром часто покупают
11400 ₽Смазочно-охлаждающая жидкость Ratak 6210 R 20L- Описание
- Характеристики
- Комплектация
Модель MBS-1012CNC представляет собой ленточнопильный станок-автомат европейского типа. В конструкции станка имеется механизм поворота пильной рамы вправо на 60 0. Станок рассчитан на промышленное использование, имеет оборудование и систему управления для работы в автоматическом режиме. Система ЧПУ позволяет выполнять до 20 различных операций, рассчитанных на серийное производство. Небольшие размеры станка позволяют его использовать на ограниченном пространстве. Конструкция рассчитана на выполнение полного цикла обработки круглых заготовок, диаметр которых не превышает 260 мм. Автоматическая обработка под углом 45 0 допускает работу с заготовками диаметром 240 мм, под углом 60 0 – заготовки диаметром 160 мм обрабатываются в режиме полуавтомата. Станок может успешно осуществлять пиление прямоугольных заготовок с большой площадью сечения. Наличие системы гидравлики обеспечивает плавный подъем и опускание пильной рамы с необходимой скоростью. Регулировка силы прижима пильной рамы на обрабатываемую заготовку. Скорость подачи рамы в рабочую зону регулируется в автоматическом режиме.
Поворотный механизм консоли, снабжен подшипниками.
Станок MBS-1012CNC оснащен тисками с гидравлической системой зажима и фиксации заготовки. Тиски установлены на направляющие, допускающие перемещение до 500 мм по горизонтали, под прямым углом к направлению движения ленточного полотна. Тиски имеют сервопривод с ШВП. Управление рабочим процессом осуществляется с пульта управления, вынесенного в отдельный блок. Модель оборудована торцевым и горизонтальным рольгангом, предназначенным для точной подачи заготовки в зону резания.
Модель оборудована мощным экономичным электродвигателем – 1,1 кВт, обеспечивающий плавную скорость движения полотна. Смена скоростных режимов движения полотна регулируется частотным преобразователем. Скорость движения ленточного полотна регулируется в диапазоне 25-85 м/мин, в зависимости от материала заготовки. Работа моторной группы, наличие ошибок в процессе пиления контролируется с помощью сенсорного дисплея. Подача СОЖ в зону резания значительно улучшает качество пила, повышает эксплуатационные характеристики полотна.
Консоль имеет оптимальную конструкцию, обеспечивающий необходимый проход полотна. Натяжение ленточного полотна регулируется с помощью тензометра. Станок оборудован защитным кожухом, позволяющим вести безопасное наблюдение за технологическим процессом. Вес оборудования в комплекте составляет 650 кг.
| Зона обработки при 90°, мм | Ø260 мм, □ 255 мм, □ 295x230 мм |
| Размеры ленточного полотна, мм | 27 х 0,9 х 2965 мм |
| Длина, мм | 2800 |
| Ширина, мм | 1800 |
| Высота, мм | 1800 |
| Ширина ленточного полотна, мм | 27 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°/+60° |
| Зона обработки при - 45° влево | Ø240 мм, □ 215 мм, □ 225x215 мм |
| Напряжение, В | 400 |
| Скорость движения полотна, м/мин | 25-85, плавно |
| Мощность двигателя, кВт | 1,1 |
| Масса, кг | 650 |
| Длина в упаковке, см | 161 |
| Ширина в упаковке, см | 170 |
| Высота в упаковке, см | 172 |
| Масса в упаковке, кг | 680 |
| Диаметр шкивов, мм | 330 мм |
| Высота рабочего стола, мм | 920 |
| Максимальный диаметр обработки при 90º, мм | Ø260 мм |
| Зона обработки при - 60° влево | Ø160 мм, □ 130 мм, □ 160x130 мм |
- Биметаллическое ленточное полотно М42 27х0,9х2965 мм, 5/8 TPI
- Кабинетная защита
- Система подачи СОЖ
- Полноценная ЧПУ
- Плавная регулировка опускания пильной рамы
- станок-автомат;
- конструкция европейского типа;
- система ЧПУ;
- поворот консоли вправо на 60 0;
- автоматическая система подачи заготовок в зону резания;
- защитный кожух зоны обработки;
- наличие системы гидравлики;
- плавная регулировка скорости движения полотна с помощью частотного преобразователя;
- наличие сенсорного дисплея на панели управления;
- система подачи СОЖ в зону резания.
