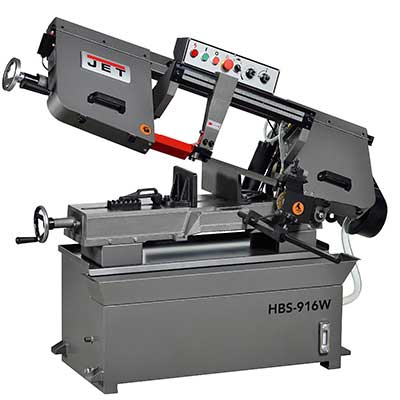

Ленточнопильный станок Jet HBS-916W
С этим товаром часто покупают
- Описание
- Особенности
- Характеристики
- Комплектация
Модель JET HBS-916W представляет ленточнопильный станок, изготовленный по американскому типу. Используется в промышленном производстве для серийного пиления заготовок больших диаметров. Максимально допустимый диаметр заготовок при обработке под прямым углом составляет 225 мм. Под углом 45 0 станок позволяет осуществлять распил заготовок диаметром 180 мм. Установка заготовок для последующей обработки осуществляется с помощью механических тисков, имеющих поворотные губки. Станок оснащен системой гидроразгруки, позволяющей легко осуществлять опускание и подъем тяжелой консоли. С помощью гидроцилиндра можно регулировать скорость подачи консоли в рабочую зону, осуществить настройку прижимного усилия рамы на заготовку. Сила натяжения ленточного полотна контролируется в ручном режиме, путем вращения маховика.
Ленточнопильный станок оснащен экономичным электродвигателем, мощность которого составляет 1,1 кВт. Моторная группа имеет ременной привод, обеспечивающий работы станка в режиме 4-х скоростей. Диапазон скоростей движения ленточного полотна составляет 25,40,52 и 72 м/мин. Пульт управления станком вынесен на консоль, имеет кнопку аварийной остановки.
Пильная рама оснащена передвигающимися направляющими, осуществляющими регулировку прохода полотна в зависимости от диаметра обрабатываемой заготовки. Наличие направляющих позволяет избежать уводки полотна в сторону, уменьшить вибрацию полотна в зоне распила. В конструкции направляющих предусмотрена установка эксцентриковых подшипников, выполняющих функцию контроля положения ленточного полотна в вертикальном положении относительно области распила. Качество обработки и безопасность процесса обеспечивается подачей в зону резания СОЖ. Станок оборудован поддоном для сбора стружки и отработанной жидкости, прочной и удобной подставкой. Вес оборудования в полном комплекте составляет 285 кг.
- Станок с конструкцией американского типа
- Быстро переставляемая губка тисков с возможностью поворота до 45°
- Пульт управления вынесен на консоль
- Мощный двигатель (1,1 кВт) подходит для работы в режиме длительной нагрузки
- Работа с ленточным полотном шириной 27 мм
- Большой маховик и встроенная шкала для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Автоматическое отключение после сквозного распила
- Плавное опускание консоли пилы благодаря системе гидроразгрузки
- Малошумный ход с отсутствием вибрации гарантирует чистый и точный распил
- Закаленный и отшлифованный червяк с бронзовым червячным колесом
- обеспечивает длительный срок службы станка
- Регулируемые направляющие ленточного полотна на 5-и подшипниках качения
- Стандартное оснащение нижней подставкой с встроенной системой охлаждения
- (СОЖ)
- Съёмный поддон для сбора стружки и легкой чистки
- Регулируемый концевой упор для серийных работ
Зона обработки при 90°, мм | Ø225, мм, □225x355 мм |
Зона обработки при + 45° вправо, мм | Ø180, мм, □180х155 мм |
Размеры ленточного полотна, мм | 27 х 0,9 х 3035 мм |
Длина, мм | 1650 |
Ширина, мм | 710 |
Высота, мм | 1700 |
Ширина ленточного полотна, мм | 27 |
Напряжение, В | 400 |
Скорость движения полотна, м/мин | 25, 40, 52, 72 |
Мощность двигателя, кВт | 1,1 |
Масса, кг | 285 |
Длина в упаковке, см | 172 |
Ширина в упаковке, см | 74 |
Высота в упаковке, см | 106 |
Масса в упаковке, кг | 320 |
Диаметр шкивов, мм | 330 мм |
Высота рабочего стола, мм | 635 |
Максимальный диаметр обработки при 90º, мм | Ø225 мм |
Резка под углом | 0°/+45° |
Диапазон поворота губок тисков | 0°-45° |
Объем бака СОЖ, л | 16 |
- Биметаллическое ленточное полотно М42 27х0,9х3035 мм, 4/6 TPI
- Регулируемый концевой упор
- Гидравлическая система подачи
- Встроенная система подвода СОЖ
- Автоматический выключатель окончания распила
- Быстропереставляемая губка тисков
- Твердосплавные направляющие полотна с роликами
