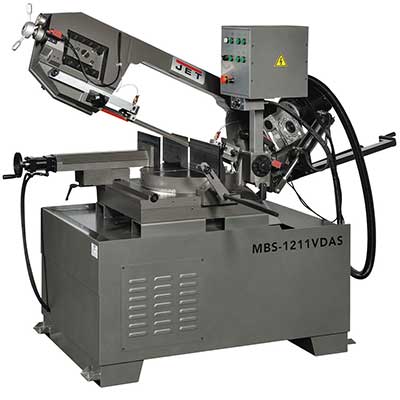

Ленточнопильный станок Jet MBS-1211VDAS
- Описание
- Особенности
- Характеристики
- Комплектация
Модель MBS-1211VDAS представляет собой ленточнопильный станок европейского типа, рассчитанный на промышленное применение для пиления заготовок большого диаметра. Станок оборудован поворотной пильной рамой, способной осуществлять поворот влево на 45°, движение вправо до 60°. Максимально допустимый диаметр заготовки для пиления под прямым углом составляет 300 мм. При повороте консоли вправо на 45 0 допускается обработка деталей диаметром 260 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 200 мм. Оборудование выполняет полный цикл технологических операций. Тяжелая консоль имеет гидравлический привод, осуществляющий подъем и опускание пильной рамы. Наличие гидравлической системы обеспечивает работу гидравлических тисков.
Тиски имеют быстрозажимной принцип действия, зажим заготовок осуществляется с помощью рычага, дожим заготовок осуществляется уже с помощью гидравлики.
Ленточнопильный станок имеет экономичный электродвигатель мощностью 1,5 кВт, который с помощью редуктора приводит в движение шкивы. Скорость движения ленточного полотна регулируется посредством работы частотного преобразователя. Устройство обеспечивает плавное изменение скоростей движения полотна в диапазоне 25-78 м/мин. Управление станком осуществляется с пульта управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра. Оборудование оснащено датчиком аварийного остановки при обрыве полотна.
Консоль станка имеет направляющую, в которой установлены подшипники и сухарики, обеспечивающие контроль за положением ленточного полотна под прямым углом, предотвращая увод полотна. Система подачи СОЖ повышает качество распила, повышает эксплуатационные характеристики ленточного полотна. Станок MBS-1211VDAS имеет устойчивую подставку, весит в снаряженном состоянии 600 кг.
-
конструкция станка европейского типа;
-
работа станка в полуавтоматическом режиме;
-
работа с полотном шириной 27 мм;
-
широкий диапазон обработки заготовок;
-
регулировка скорости движения полотна с помощью частного преобразователя;
| Зона обработки при 90°, мм | Ø300 мм, □260 мм, □330х200 мм |
| Зона обработки при + 45° вправо, мм | Ø260 мм, □254 мм, □270x200 мм |
| Размеры ленточного полотна, мм | 27 х 0,9 х 3320 мм |
| Зона обработки при + 60° вправо | Ø180 мм, □170 мм |
| Длина, мм | 2245 |
| Ширина, мм | 850 |
| Высота, мм | 1590 |
| Ширина ленточного полотна, мм | 27 |
| Резка под углом (Диапазон поворота пильной рамы) | -45°/+60° |
| Зона обработки при - 45° влево | Ø200 мм, □180 мм, □180x260 мм |
| Напряжение, В | 400 |
| Скорость движения полотна, м/мин | 25-78 |
| Мощность двигателя, кВт | 1,5 |
| Масса, кг | 600 |
| Длина в упаковке, см | 220,98 |
| Ширина в упаковке, см | 83,82 |
| Высота в упаковке, см | 193,04 |
| Масса в упаковке, кг | 680 |
| Максимальный диаметр обработки при 90º, мм | Ø300 мм |
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Автоматический подъем пильной рамы
- Гидравлические тиски
- Закрытая подставка с системой СОЖ
- Поворотная пильная рама
поставки прекращены
