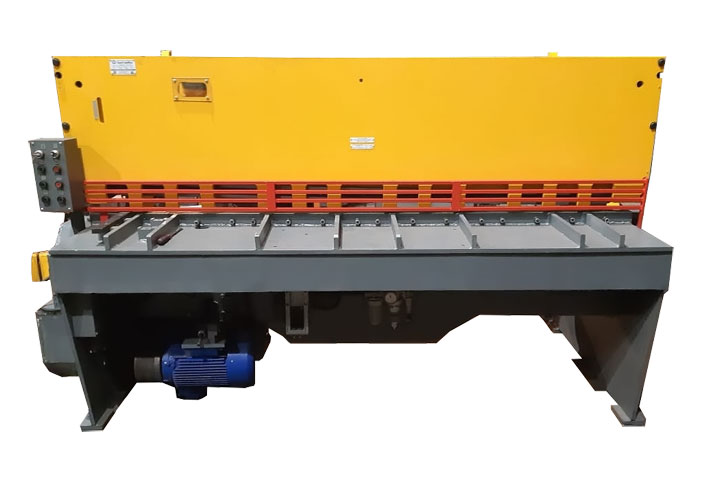

ПромСтройМаш НК3418 Ножницы гильотинные, кривошипные НК-3418

Ножницы гильотинные, кривошипные НК3418 выпускаются с автоматической установкой зазора между ножами и механизированным задним упором, что позволяет устанавливать заданный размер отрезаемых заготовок с рабочего места оператора по цифровому счетчику установленному на лицевой стороне ножниц. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц.

Ножницы НК3418 являются ножницами нового поколения с принципиально новой конструкцией и кинематической схемой. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НК3418 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 6,3х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии "НД", за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.

• Ножницы гильотинные НК 3418 предназначены для резки листового проката на полосы.
• Ножницы НК3418 предназначены для использования в различных отраслях промышленности, где производится резка листового проката.
• Ножницы НК3418 поставляются в климатическом исполнении УХЛ4 по ТУ 3828-012-69398252-2012.

Общий вид частей ножниц гильотинных, кривошипных НК3418

1. Станина:
   Все сборочные единицы и агрегаты ножниц НК3418 смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола, траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи.
2. Привод:
   Привод ножниц НК3418 смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками.
3. Редуктор:
   Редуктор ножниц НК3418 предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу. Редуктор крепится к станине. На валу установлена шестерня. На фланце установлен кулачок, на кронштейнах установлен ВПК
4. Установка муфты-тормоза:
   Муфта-тормоз ножниц НК3418 установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.
5. Механизм реза:
   Механизм реза ножниц НК3418 совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи.
6. Упор задний:
   Устанавливается с тыльной стороны ножевой балки ножниц НК3418 в кронштейнах. Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается.
7. Пневмооборудование
8. Головка воздухоподводящая:
   Воздухоподводящая головка ножниц НК3418 состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха.
9. Решетка
10. Устройство для удержания ножевой балки
11. Освещение линии реза
12. Педаль электрическая
13. Пульт управления
14. Шкаф
15. Размещение электроаппаратов в шкафу

Комплект поставки ножниц гильотинных, кривошипных НК3418

• Ножницы гильотинные НК3418 в сборе.
• НК3418-00-001РЭ Руководство по эксплуатации ножниц НК3418

Устройство и принцип работы ножниц гильотинных, кривошипных НК3418

Расположение органов управления ножниц НК3418

1. Пуск
2. Освещение линии реза
3. Рабочий ход
4. Стоп рабочего хода
5. Общий стоп

Кинематическая схема ножниц гильотинных, кривошипных НК3418

Главный привод ножниц НК3418 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу I. На другом конце вала I посажена шестерня 5.

Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.

Схема пневматическая НК 3418

Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя

Схема смазки ножниц гильотинных, кривошипных НК3418
