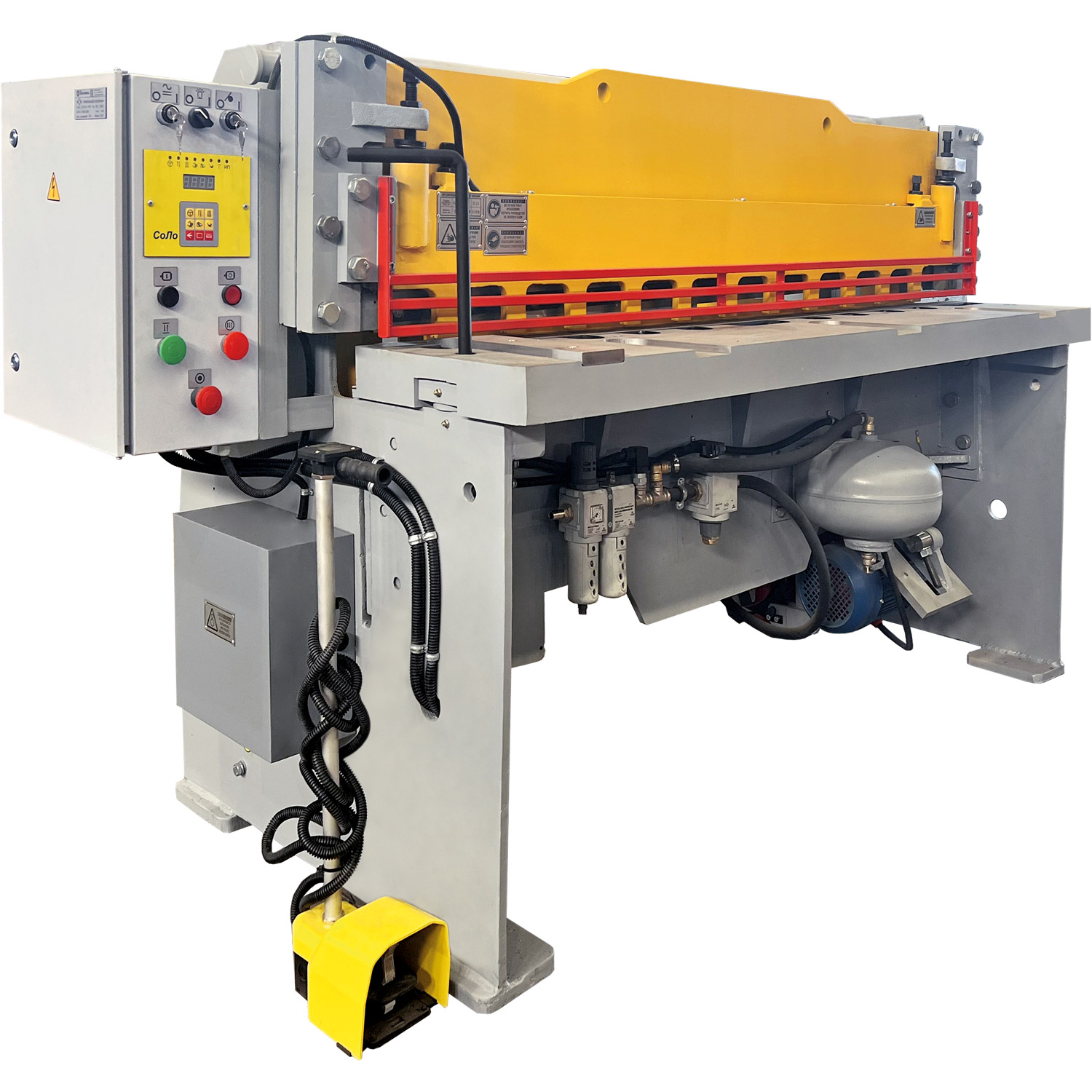

ПромСтройМаш НД3316 Ножницы гильотинные, кривошипные НД-3316

Расположение составных частей ножниц НД3316

Комплект поставки ножниц гильотинных, кривошипных НД3316

• НД3316-00-001 Ножницы в сборе.
• НД3316-00-001РЭ Руководство по эксплуатации ножницы кривошипные с наклонным ножом НД3316

Устройство ножниц НД3316

Органы управления ножниц НД3316 и их назначение

1. Кнопка «Пуск электродвигателя»
2. Кнопка «Пуск муфты»
3. Кнопка «Стоп непрерывного хода»
4. Переключатель освещения зоны реза
5. Кнопка «Общий стоп»
6. Электрошкаф
7. Электрическая педаль управления ножницами

Кинематическая схема ножниц НД 3316

В ножницах НД3316  привод осуществляется от электродвигателя 6 через клиноременную передачу 5 на маховик 4, соединенный муфтой-тормозом 3 с приводным валом III. От приводного вала III через пару цилиндрических косозубых колес 10, 11 вращение передается на эксцентриковый вал I. Эксцентриковый вал I соединен с ножевой балкой 1шатунами 2. Перемещение заднего упора осуществляется с помощью маховичка 9, соединенного общим валом II с шестернями 8, которые перемещаются по рейкам 7.

Станина ножниц НД3316

Станина НД3316 является базовой сборочной единицей, на которой крепятся все остальные сборочные единицы ножниц. Станина имеет сборно-сварную конструкцию и состоит из двух стоек 1 и 8, которые соединены между собой траверсой 2 и стяжкой 7.

На стойки и траверсу опирается стол 4, к которому с помощью винтов крепятся нижние ножи 16. Затягивание гаек на винтах, крепящих ножи, производится через окна в столе. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола 4 с помощью установочных болтов, расположенных с обеих сторон стола. Винты 3перед регулировкой зазора необходимо отпустить, а после регулировки— затянуть. <5> Направляющие 5 стоек вместе с прикрепленными к ним накладными 6 наклонены к плоскости стола под углом 870. Установка ножа по высоте при переточке и замене ножей производится подгонкой планки 17. В столе имеются Т-образные пазы для крепления переднего и углового упоров и удлинителей, паз для крепления бокового упора и пазы для пальцев рук оператора, облегчающие манипуляции с листом. В сборочную единицу „Станина" входит также эксцентриковый вал 9 с насажденными на нем эксцентриками 10 и шатунами 11. С помощью осей 15 шатуны соединяются с ножевой балкой. С внутренних сторон стоек 1 и 8 на осях 12 установлены рычаги 13, соединенные с ножевой балкой (серьгами14) с одной стороны и с уравновешивателями – с другой.

Привод ножниц НД3316

Привод ножниц НД3316 осуществляется от электродвигателя 2, установленного на качающейся плите 1, через клиноременную передачу 3 на маховик 4. Маховик ножниц установлен на промежуточном валу с внутренней стороны правой стойки. Маховик с помощью пальцев связан сведущими дисками муфты-тормоза.

Муфта-тормоз и приводной вал ножниц НД3316

Муфта-тормоз ножниц НД331 состоит из нормализованной сборочной единицы «Муфта-тормоз» модели УВ3132, воздухоподводящей головки 14 и маховика 1, опорами которого насаженные на втулку 2 радиальные шарикоподшипники 4. Втулка 2 установлена на приводном валу 16 Жестко сблокированная многодисковая фрикционная муфта-тормоз с пневматическим включением состоит из трех частей: ведущей, ведомой и тормозной. К ведущей части относятся ведущие диски 6муфты с фрикционными накладками 8. В ведомую часть входят ступица 12 с неподвижно присоединенным поршнем 13, цилиндр 11, перемещающийся вдоль оси опорных дисков 5муфты и тормоза, нажимной диск 10 тормоза и промежуточный диск 7муфты. Тормозная часть состоит из тормозного диска 9с фрикционными накладками.

Работа муфты-тормоза ножниц НД 3316 происходит следующим образом: сжатый воздух через воздухоподводящую головку 14 поступает впневмокамеру15, перемещает цилиндр 11 вдоль оси опорных дисков 5в сторону муфты и зажимает ведущие диски 6, связанные с постоянно вращающимся маховиком 1через пальцы 3, обеспечивая передачу крутящего момента через ступицу 12 на приводной вал 16

Ножевая балка ножниц гильотинных, кривошипных НД 3316

Ножевая балка ножниц НД3316 представляет собой жесткую конструкцию сварного типа, состоящую из вертикального листа 8, горизонтального листа 5и наклонного листа 6. С проушиной 7, приваренной к листу 8, соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3' к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи 2 и 4. Ножевая балка ножниц НД 3316 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку.

Прижимная балка ножниц гильотинных, кривошипных НД 3316

Прижимная балка ножниц гильотинных, кривошипных НД 3316 8 имеет выступы и скользит в пазах, образованных направляющими 3, 19 и планками 2, 20. Ножевая балка скользит в пазах, образованных накладками 4, 5, 6, 13, 18 и планкой 17. Крепление направляющих 3и19 к станине осуществляется через приставки 7и14. Зазор в направляющих ножевой балки регулируется подгонкой компенсационных прокладок 1и 16. Боковой зазор в направляющих ножевой балки регулируется перемещением планки 17 винтами 15. Прижимная балка 8взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами 11, которые упираются в выступы 12 ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин 10 и собственного веса балки 8, причем сила сжатия пружин регулируется винтами 9.

Уравновешиватели

На внутренних сторонах обеих стоек станины ножниц НД 3316 установлены уравновешиватели . Штоки 1 уравновешивателей с помощью осей 4 связаны с рычагами станины. При опускании ножевой балки шток 1 поднимается вверх и сжимает пружину 2, которая опирается на кронштейн 3 станины. Пружина 2 смонтирована с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. Кроме того, за счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка —уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Поскольку действие уравновешивателей на ножевую балку направлено под углом 1500к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.

Задний упор ножниц НД3316

Установка упорной линейки 8 на заданное расстояние от нижнего ножа, то есть на ширину отрезаемой полосы, осуществляется путем вращения маховичка 1. При этом зубчатые колеса 3, насаженные на общий вал с маховичком 1, перемещаются вместе с корпусами 4 по рейкам 5, которые неподвижно закреплены в ножевой балке. Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков 7, которые после регулировки должны быть зафиксированы гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом

Боковой упор ножниц НД3316

При работе с боковым упором две ползушки 3 устанавливаются на определенный размер по линейке 1, закрепленной на кронштейне 2. При продольной резке листов с использованием вылета боковой упор необходимо снять.

Передний упор ножниц НД3316

В Т-образном пазу стола устанавливаются удлинители 1. Ширина полосы, отрезаемой по переднему упору, определяется положением линейки 2.

Угловой упор ножниц НД3316

В Т-образном пазу стола устанавливаются поворотный упор; позволяющий осуществлять резку заготовок под углом. Направляющая планка 1 (рис. 15) вместе с лимбом 2 устанавливается под углом, который отсчитывается относительно риски А на диске 3.

Конечный выключатель ножниц НД3316

На левом конце эксцентрикового вала насажена втулка 2, с закрепленным на ней выступом, которого касается колёсика конечного выключателя 1 и предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.

Воздухопровод НД 3316

Воздухопровод состоит из пневматического блока 1, ресивера (конструкция ресивера может быть изменена по усмотрению производителя) 2, и трехходового сдвоенного сблокированного клапана 3, соединенных линиями связи с муфтой-тормозом.

Трехходовой сдвоенный сблокированный клапан ножниц НД3316

Трехходовой сдвоенный сблокированный клапан ножниц НД3316 представляет собой сдвоенный пневматический клапан с сервоуправлением от электропневматических включающих вентилей. Исполнение клапана нормально-закрытое, то есть при обесточенных катушках электромагнитов включающих вентилей переход через клапан закрыт. Для включения клапана на обмотки катушек электромагнитов включающих вентилей подается напряжение, при этом клапан вентиля связывает полость I, постоянно соединенную с ресивером ножниц, с полостью IV. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр 9. Под давлением сжатого воздуха поршни 6 поднимаются вверх, сжимают пружины 4 и, предварительно уменьшая живое сечение, перекрывают выхлопные отверстия. Одновременно в конце хода штока 7 поднимаются клапаны 2, сжимая пружины 1. Полости I и II соединяются. Полость III отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза и происходит включение дисков муфты. После снятия напряжения с обмоток катушек электромагнитов (отключение муфты) вентили перекрывают доступ сжатого воздуха в полость IV, одновременно соединяя ее с атмосферой. При этом давление в полости IV падает, и поршни 6под действием пружин 4 возвращаются в исходное положение, соединяя полость II с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители 8. В это время пружины 1 возвращают в исходное положение клапаны 2, перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.

Защитная решетка ножниц НД3316

Защитная решетка полностью преграждает доступ к ножам и прижиму. Решетка представляет собой рамку, состоящую из жестко связанных между собой вертикальных и горизонтальных планок 2 и 3. Защитная решетка прикреплена к прижимной балке, что предохраняет рабочих от несчастных случаев при ремонте и техническом обслуживании ножниц.

Также на На внешних сторонах стоек ножниц НД3316 и с лицевой стороны крепятся ограждения привода, станины, прижима и конечного выключателя. Ограждения обеспечивают безопасность работы на ножницах и улучшают их внешний вид.

Рольганг

Рольганг ножниц НД3316 предназначен для облегчения перемещения и разворота листов при их подаче в зону резания ножниц. Он состоит из сварной рамы 3, регулируемой по высоте (в зависимости от высоты поверхности стола над уровнем пола) с помощью болтов 1и контргаек 2. На раме установлен ряд роликов 4, смонтированных на подшипниках качения.

Транспортер ножниц НД3316

Ленточный транспортер НД3316 состоит из привода 1 и рамы 4, в которой на подшипниках качения смонтированы ведущий вал 2 и ведомый вал 7. На валах натянут ряд прорезиненных лент 3. Ведомый вал расположен со стороны ножниц и имеет натяжное устройство. Натяжение ленты производится с помощью винтов 6, которые стопорятся контргайками 5. Привод 1состоит из электродвигателя, жесткой втулочной муфты и червячного редуктора, вращение от которого передается на ведущий вал 2. Транспортер предназначен для отвода отрезанных заготовок из зоны резания ножниц. Управление транспортером осуществляется с пульта управления 8.

Принципиальная пневматическая схема ножниц НД3316

1. Накопитель (ресивер)
2. Блок кондиционирования БК-16-2 УХЛ4 с манометром
3. Пневмораспределитель сблокированный трехходовой У7124А
4. Муфта тормоз УВ3132

Давление воздуха, поступающего из общезаводской магистрали должно быть не менее 0,5 МПа. Сжатый воздух из общей магистрали поступает в ресивер 1. В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Из, ресивера воздух поступает через блок кондиционирования 2 и пневмораспределитель сдвоенный трехлинейный 3 к муфте-тормозу 4.

Пневмоаппараты, входящие в пневмосистему ножниц, крепятся к траверсе и соединяются между собой с помощью труб, напорных рукавов и концевых соединений в последовательности, указанной на принципиальной пневматической схеме Влагоотделитель и маслораспылитель должны находиться в вертикальном положении. Муфта-тормоз устанавливается с правой стороны ножниц. Установка на ножницах пневматического блока должна осуществляться таким образом, чтобы направление движения воздушного потока совпадало с направлением стрелок на корпусах влагоотделителя, регулятора давления и маслораспылителя.

Внимание! Необходимо периодически осуществлять выпуск конденсата из прозрачного стаканчика влагоотделителя и ресивера. Фильтр влагоотделителя оснащен фильтровальной металокерамической вставкой. Которая через каждые 2-3 месяца работы должна сниматься, промываться керосином или бензином и продуваться сжатым воздухом. Одновременно с этим следует очищать от загрязнения прозрачный стаканчик влагоотделителя. Масло в маслораспылитель нужно заливать до уровня, обозначенного линией на прозрачном стаканчике. Настройку подачи масла маслораспылителем следует производить из расчета одной капли на 15…..20 включений муфты-тормоза

Система смазки ножниц гильотинных, кривошипных НД 3316

Система смазки ножниц предусматривает следующие способы смазки:

• смазка с помощью пресс-масленок;
• закладка консистентной смазки вручную;
• жидкая смазка.

Контроль за поступлением смазки к точкам централизованной смазки осуществляется визуально
